Пластины отрезные TDXU
Токарно-канавочные и отрезные пластины TDXU: технический обзор и применение

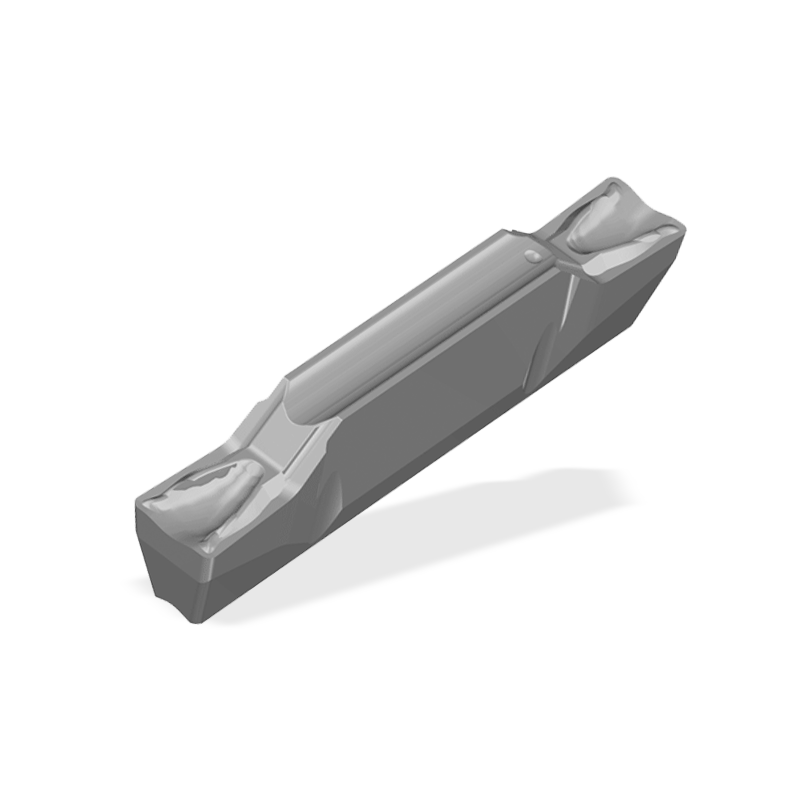

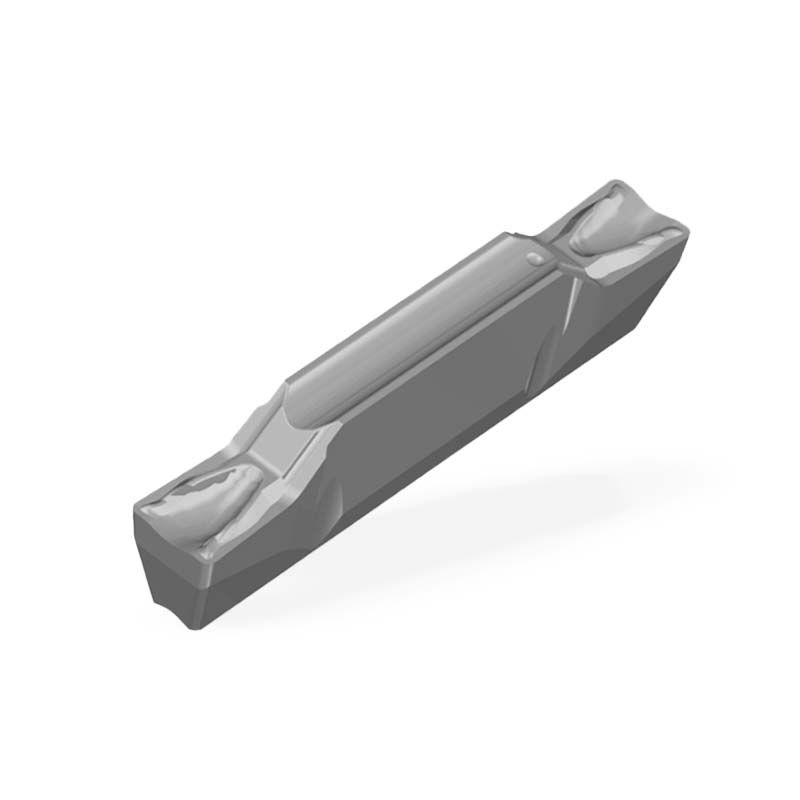

Твердосплавные пластины серии TDXU — это высокопроизводительный двусторонний инструмент универсальной системы TDC, разработанный для тяжелого прорезания канавок, силового продольного точения (разбивки широких пазов) и отрезки на станках с ЧПУ. В каталоге «Osnasteel» представлены пластины TDXU для стабильной работы по конструкционным и легированным сталям, нержавеющим сплавам и чугунам. Модифицированная геометрия с индексами «XU» отличается широким рабочим окном стружкодробления и повышенной прочностью режущего клина. Жесткая призматическая посадка и наличие двух рабочих кромок обеспечивают надежность и снижение затрат на инструмент при многофункциональной обработке.
Критерии выбора пластин TDXU
УНИВЕРСАЛЬНАЯ ГЕОМЕТРИЯ (ИНДЕКС «XU»)
Маркировка TDXU обозначает специальную токарно-канавочную геометрию повышенной универсальности (Universal). Упрочненная фаска вдоль главной и боковых режущих кромок защищает пластину от сколов при прерывистом резании, работе по литейной корке, окалине и при резкой смене направления подачи с радиального на осевое.
МНОГОФУНКЦИОНАЛЬНОЕ ТОЧЕНИЕ И РАЗБИВКА ПАЗОВ
Пластины TDXU спроектированы для полноценной замены нескольких резцов: они уверенно выполняют глубокое врезание, черновую и получистовую расточку широких канавок вразбежку, а также продольное точение уступов и цилиндрических шеек. Выверенная геометрия калибрующей кромки позволяет получать ровное дно паза без ступенек.
ДВУСТОРОННЯЯ БАЗА И СОВМЕСТИМОСТЬ С TDC
Пластина оснащена двумя идентичными режущими кромками и устанавливается в стандартные державки и усиленные лезвия серии TDC соответствующего посадочного размера. Задний нерабочий торец жестко упирается в базовую стенку гнезда держателя, исключая продольное сползание пластины при высоких радиальных нагрузках.
ПРИЗМАТИЧЕСКАЯ ПОСАДКА (V-ПРОФИЛЬ)
При силовом продольном точении на пластину действуют мощные боковые изгибающие усилия. Выраженный V-образный призматический профиль на верхней и нижней опорных гранях корпуса TDXU жестко центрирует пластину в державке, полностью блокируя ее боковой увод, скручивание или вырывание из паза.
ХОДОВЫЕ ТИПОРАЗМЕРЫ (TDXU 2, 3, 4, 5, 6)

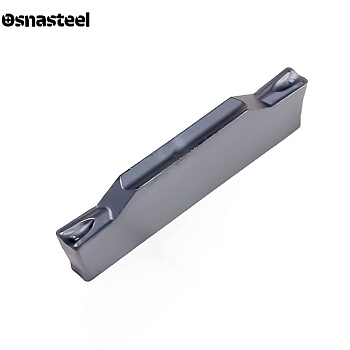

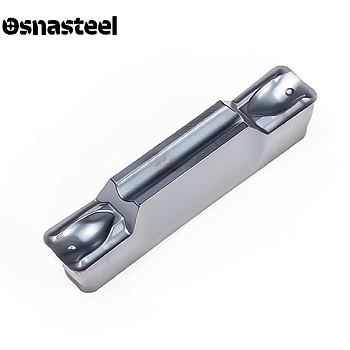

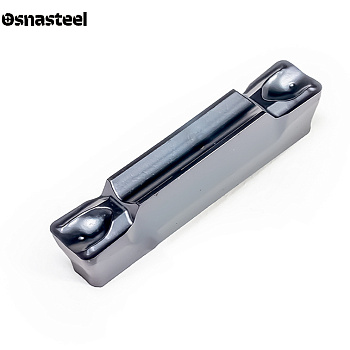

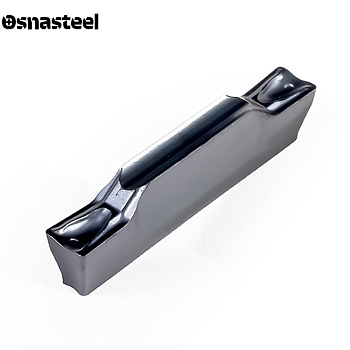

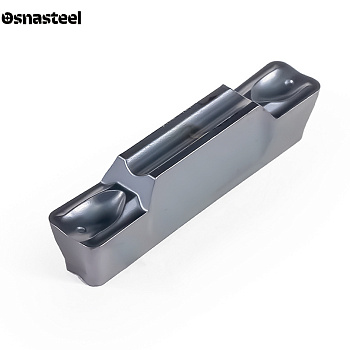

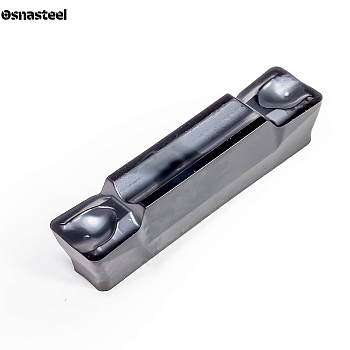

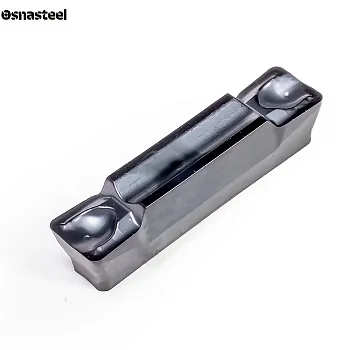

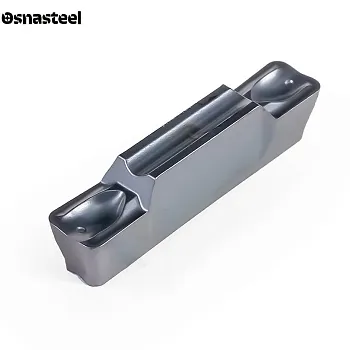

Серия выпускается в широком диапазоне ширин реза: 2.0 мм (TDXU2), 3.0 мм (TDXU3), 4.0 мм (TDXU4), 5.0 мм (TDXU5) и 6.0 мм (TDXU6) со стандартными и увеличенными радиусами при вершине (0.2–0.8 мм). Мощный корпус широких пластин (4–6 мм) позволяет вести производительную черновую выборку металла с большими съемами.
ТРЕХМЕРНЫЙ СТРУЖКОЛОМ ДЛЯ ВСЕХ НАПРАВЛЕНИЙ
Рельеф стружколома TDXU формирует контролируемую стружку как на малых, так и на больших подачах. При радиальном врезании центральный желоб сужает стружку по ширине, исключая пакетирование в глубоком пазу, а боковые дефлекторы надежно ломают витую сливную стружку при продольном точении и подрезке торцов.
ТВЕРДЫЕ СПЛАВЫ И ПОКРЫТИЯ (CVD / PVD)
Для высокоскоростного точения сталей (группа P) и чугунов (группа K) пластины TDXU изготавливаются из термостойких сплавов с толстым многослойным CVD-покрытием. Для обработки вязких нержавеющих сталей (группа M), титановых и жаропрочных сплавов (группа S) применяются прочные субмикронные субстраты с антифрикционным PVD-покрытием.
РЕЖИМЫ РЕЗАНИЯ (AP, F) И ПРОГРАММИРОВАНИЕ ЧПУ
Рабочая подача (f) при радиальном врезании составляет 0.06–0.22 мм/об. Перед переходом от врезания к продольному точению в управляющей программе обязательно задается микроотвод резца назад по оси X на 0.1–0.2 мм для снятия радиального натяга. Глубина резания (ap) при продольном проходе — до 50% от ширины пластины (подача 0.10–0.30 мм/об) при обильной подаче СОЖ.
