Пластины отрезные MGMN
Отрезные и канавочные пластины MGMN: технический обзор и применение
Твердосплавные пластины MGMN — это самый массовый и востребованный двусторонний инструмент для отрезки и формирования канавок на токарных станках с ЧПУ. На сайте «Osnasteel» представлен огромный выбор пластин MGMN для серийного производства. Эта доступная и надежная «рабочая лошадка» отлично справляется с отрезкой прутков, труб и прорезанием стандартных радиальных канавок. Полная совместимость с популярнейшей системой канавочных державок делает пластины MGMN экономически идеальным выбором для любых токарных цехов.
Критерии выбора пластин MGMN
ИНДЕКС «M» (ПРЕССОВАННАЯ ГЕОМЕТРИЯ)
В отличие от более дорогих шлифованных пластин (MGGN), инструмент MGMN производится методом высокоточного прессования (Molded). Прессованная кромка получается более массивной и ударопрочной. Она отлично прощает ошибки оператора, выдерживает прерывистое резание и работу по корке, при этом обеспечивая минимальную себестоимость отрезки.
СОВМЕСТИМОСТЬ С ДЕРЖАВКАМИ (MGEHR / MGIVR)
Пластины MGMN абсолютно универсальны. Они устанавливаются в стандартные блоки и державки типа MGEHR/MGEHL (для наружной отрезки и канавок) или в расточные борштанги MGIVR/MGIVL (для работы внутри отверстий). Посадочное место имеет надежную пружинно-винтовую фиксацию.
ДВУСТОРОННЯЯ КОНСТРУКЦИЯ (2 КРОМКИ)

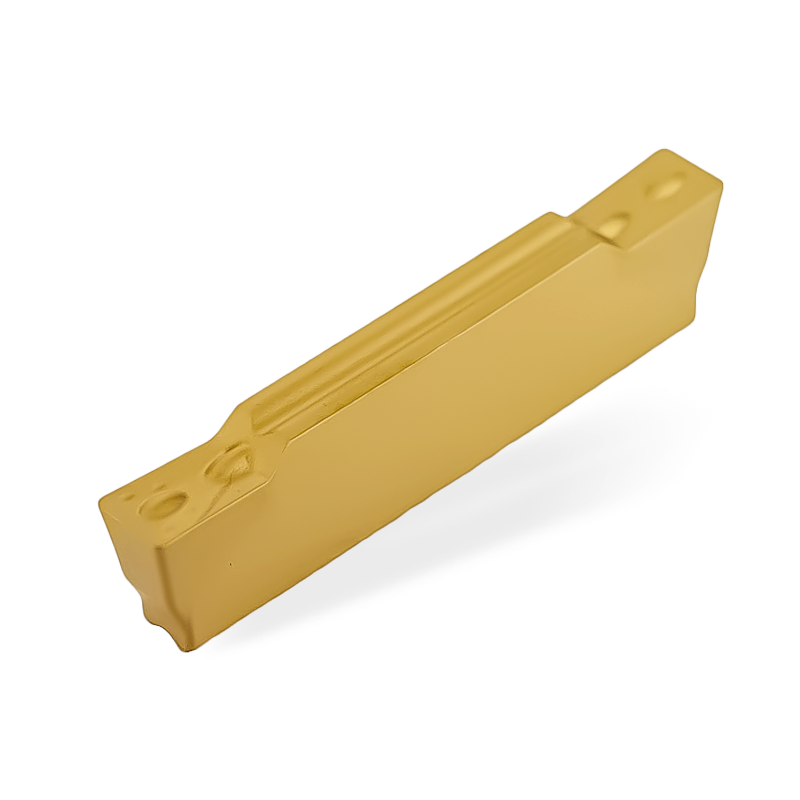

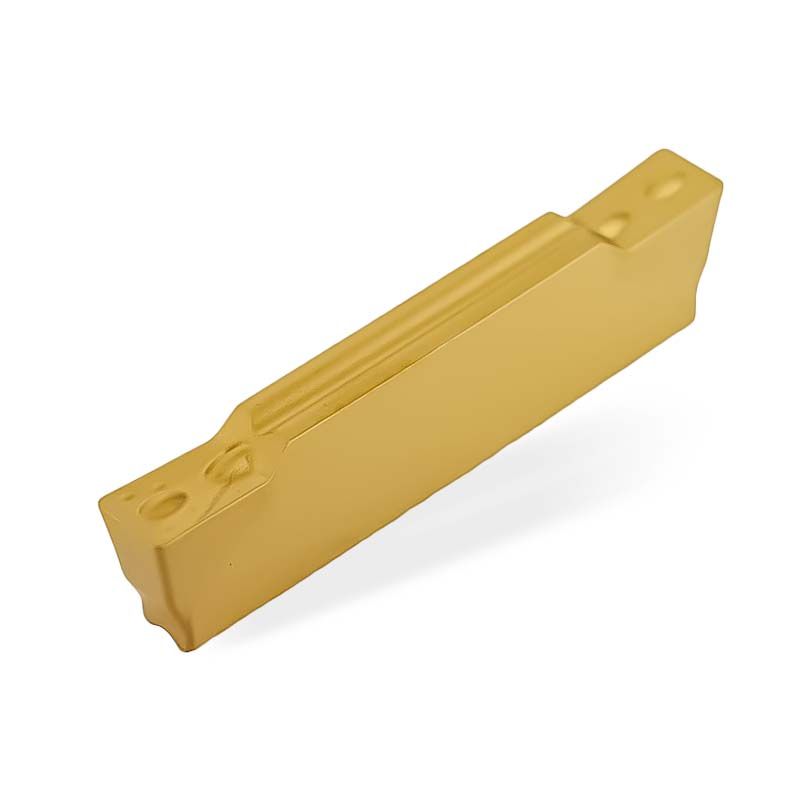

Инструмент имеет симметричную форму, напоминающую «собачью кость». В работе участвует только одна сторона, в то время как вторая надежно зафиксирована и скрыта в посадочном гнезде державки. При затуплении кромки пластина переворачивается, удваивая ресурс инструмента.
НЕЙТРАЛЬНОЕ ИСПОЛНЕНИЕ (ПРЯМОЙ РЕЗ)
Буква «N» в маркировке указывает на нейтральную геометрию режущей кромки (угол 0°). При жестком радиальном врезании пластина не испытывает боковых отжимающих сил, что гарантирует прямолинейность отрезки даже на больших диаметрах (хотя в центре детали останется микро-заусенец).
НАЗНАЧЕНИЕ (ЖЕСТКАЯ ОТРЕЗКА)
В отличие от многофункциональных шлифованных резцов, стихия MGMN — это уверенная радиальная подача. Инструмент показывает максимальную эффективность при отрезке болванок, торцевании труб и прорезке технологических канавок (под стопорные кольца или выход резьбы).
ТИПОРАЗМЕРЫ (ШИРИНА РЕЗА 1.5 – 8.0 ММ)

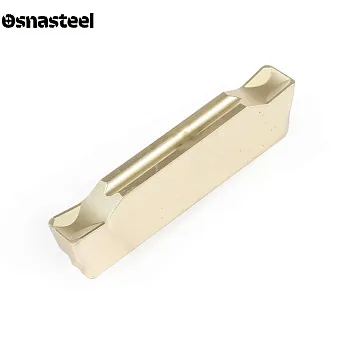

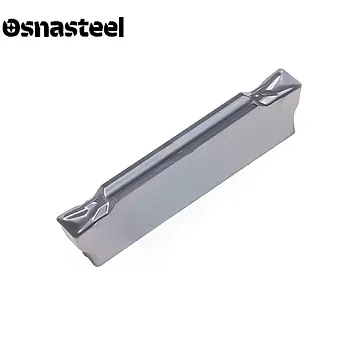

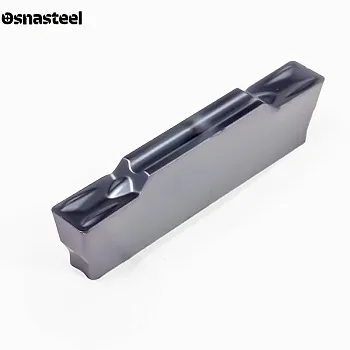

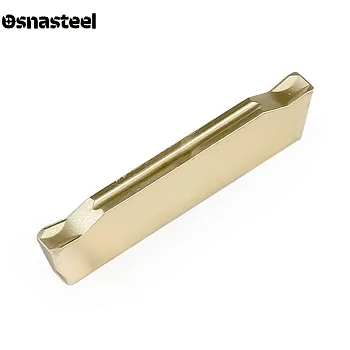

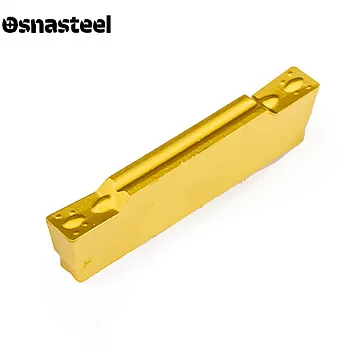

Размер пластины легко читается в маркировке. Популярные MGMN 150, 200, 300, 400 имеют ширину 1.5, 2.0, 3.0 и 4.0 мм соответственно. Узкие пластины экономят металл при отрезке мелких деталей. Широкие пластины (от 3.0 мм) гарантируют жесткость при отрезке кругляка больших диаметров.
УСИЛЕННЫЙ СТРУЖКОЛОМ
Стружколом прессованной пластины имеет выраженную центральную канавку. При отрезке он деформирует стружку, складывая ее «домиком». Стружка становится у́же самого реза и легко эвакуируется наружу, не царапая торцы детали и не заклинивая в узком пазу.
ТВЕРДЫЕ СПЛАВЫ И ЗАЩИТА
Отрезка связана с падением скорости резания к центру детали. Пластины MGMN изготавливаются из особо вязких твердых сплавов с универсальными PVD или CVD покрытиями. Для стабильной работы и долгой жизни кромки необходима постоянная обильная подача СОЖ в зону резания.
