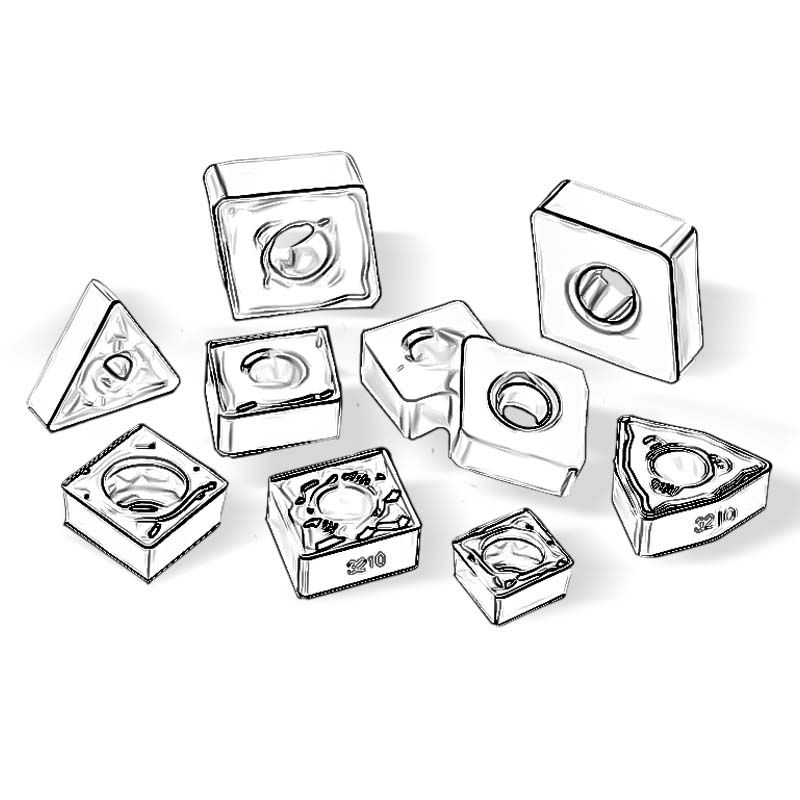

Сменные твердосплавные пластины по металлу предназначены для комплектации токарного, фрезерного, сверлильного и резьбонарезного инструмента на обрабатывающих центрах с ЧПУ и универсальных станках. В каталоге «Osnasteel» представлены пластины для основных видов лезвийной металлообработки: наружного и внутреннего точения, отрезки, фрезерования плоскостей и уступов, сверления и профильной обработки. Точная геометрия посадочных мест по стандарту ISO обеспечивает быструю смену режущей кромки непосредственно в рабочей зоне станка без переточки и простоев оборудования.
Разделы каталога сменных твердосплавных пластин
Пластины для точения
Сменные токарные пластины для наружного продольного, подрезного и контурного точения, а также внутренней расточки отверстий. Включают негативные двухсторонние серии (угол 0°, до 6–8 режущих кромок) для тяжелого чернового съема и позитивные односторонние пластины (задний угол 7° и 11°) со сниженным усилием резания для чистовой обработки и тонкостенных деталей.
Отрезные и канавочные пластины
Инструмент для глубокой отрезки заготовок и прутка, прорезки наружных и внутренних кольцевых канавок, торцевых выемок и обработки посадочных мест под стопорные и уплотнительные кольца. Специальная стружкосужающая геометрия сворачивает стружку в узкую спираль, исключая заклинивание в глубоком пазу.
Резьбовые пластины
Трехгранные сменные пластины для высокоточного нарезания наружной (ER / EL) и внутренней (IR / IL) резьбы токарными державками. Доступны исполнения полного профиля (одновременно калибрующие вершину и впадину витка без заусенцев) и универсальные пластины неполного профиля (55° и 60°) для широкого диапазона шагов.
Пластины для сверл
Сменные пластины для оснащения корпусных сверл (глубиной сверления 2D, 3D, 4D и 5D). Обеспечивают высокоскоростное сверление отверстий в сплошном металле без предварительного центрования, с эффективным дроблением стружки и взаимной компенсацией радиальных сил резания между центральной и периферийной пластиной.
Сменные пластины для фрез
Фрезерные пластины для концевых, модульных, насадных торцевых и дисковых фрез. Охватывают фрезерование прямоугольных уступов 90°, производительное торцевое фрезерование под углом 45° с зачистной фаской Wiper, профильное копирование штампов и скоростную черновую выборку с большими подачами на зуб (High Feed Milling).
Пластины для резьбофрез
Многозубые гребенчатые и однозубые твердосплавные пластины для корпусных резьбофрез на обрабатывающих центрах с ЧПУ. Позволяют формировать внутренние и наружные резьбы крупного диаметра методом винтовой интерполяции в сквозных и глухих отверстиях вплотную ко дну, полностью исключая риск заклинивания инструмента в дорогостоящей детали.
Пластины для долбяка
Прецизионные вышлифованные пластины для механического долбления (строгания) внутренних и наружных шпоночных пазов, квадратных, шестигранных и шлицевых профилей непосредственно на токарных и фрезерных станках с ЧПУ. Избавляют от необходимости передавать расточенную деталь на отдельный долбежный или протяжной станок.
Пластины для шкивов (клиновых ремней)
Профильные полноразмерные твердосплавные пластины для врезного точения ручьев приводных шкивов под клиновые и поликлиновые ремни. Вышлифованный контур пластины формирует канавку шкива с точным углом наклона рабочих граней (34°–38°) и скруглением кромок за один рабочий проход без сложного контурного программирования.
Цветовая классификация сменных пластин по группам обрабатываемых материалов
Нелегированные, конструкционные, низколегированные и высоколегированные стали, стальное литье. Для их обработки применяются сплавы с высокой стойкостью к лункообразованию и термодеформации.
Аустенитные, ферритные, мартенситные и дуплексные коррозионностойкие стали. Обрабатываются пластинами с острой позитивной геометрией и износостойким PVD-покрытием против адгезии.
Серый (СЧ), ковкий (КЧ) и высокопрочный чугун с шаровидным графитом (ВЧ). Для работы по чугуну используются твердые сплавы с толстым керамическим CVD-покрытием для защиты от абразивного износа.
Деформируемые и литейные алюминиевые сплавы, медь, латунь, бронза. Для этих материалов применяются прецизионно вышлифованные пластины с полированной передней поверхностью против наростообразования.
Жаропрочные и жаростойкие суперсплавы на основе никеля, кобальта и железа, титан и титановые сплавы. Обрабатываются субмикронными сплавами с повышенной горячей твердостью.
Закаленные и отпущенные инструментальные и штамповые стали твердостью 45–65 HRC, отбеленный чугун. Для резания применяются пластины с усиленной негативной кромкой и специализированным покрытием.
Как быстро расшифровать маркировку пластины по ISO (на примере CNMG 120408)
- CРомб 80°
- WТригон 80°
- DРомб 55°
- VРомб 35°
- SКвадрат 90°
- TТреугольник 60°
- N0° (негативная)
- B5° (позитивная)
- C7° (позитивная)
- P11° (позитивная)
- E20° (позитивная)
- M — СтандартныйЧерновая и получистовая
- G — ПрецизионныйЧистовая (шлифованная)
- U — УвеличенныйТяжелое черновое точение
- 06Кромка 6.4 мм
- 09Кромка 9.5 мм
- 12Кромка 12.7 мм
- 16Кромка 15.8 мм
- 19Кромка 19.0 мм
- 02Толщина 2.38 мм
- 03Толщина 3.18 мм
- T3Толщина 3.97 мм
- 04Толщина 4.76 мм
- 06Толщина 6.35 мм
- 02R 0.2 мм (финишный)
- 04R 0.4 мм (чистовой)
- 08R 0.8 мм (универсальный)
- 12R 1.2 мм (получерновой)
- 16R 1.6 мм (черновой)
