Расточные системы

Как устроена расточная система

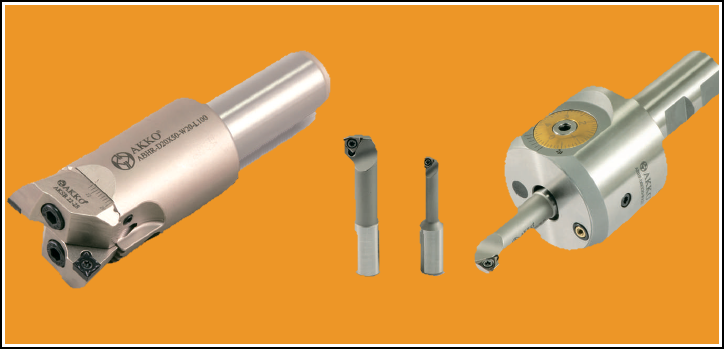

Универсальная конструкция оснастки — модульная система, в которой все элементы: резцы, переходники, удлинители и оправки взаимозаменяемы. Расточные оправки применяют для фиксации инструмента на станке. Втулка-удлинитель улучшает балансировку и увеличивает общую длину. На головке расточной системы устанавливается резец, положение которого регулируется микрометрической шкалой.

Сами головки универсальны, поэтому их используют и при растачивании, и для расширения диаметра, и для смещения относительно изначально заданной оси. Режущие элементы выбирают в соответствии с необходимым диаметром отверстия детали.

Какие виды расточных систем бывают

Все головки расточных систем делятся на черновые и чистовые. Черновыми обрабатывают отверстие для того, чтобы оно соответствовало необходимым форме и размеру. Диапазон точности находится в пределах допусков IT8-IT10. Черновая оснастка состоит из двух резцов, положение которых регулируется вручную. На более мощных станках их количество увеличивают до трёх. Растачивание возможно по ступенчатой схеме.

При окончательной обработке или чистовом растачивании точность допусков имеет диапазон в IT6-IT8 допусков. Чистовая расточная система состоит из одного твердосплавного резца.

Некоторые модели предполагают и чистовое, и черновое растачивание. В таком случае устанавливают два резца. Первый для черновой обработки, а второй с микрометрической настройкой для чистовой.

Также инструменты для растачивания бывают следующих видов:

1. Головки для микроотверстий. Микрометрическая шкала с ценой деления в 0,001 мм обеспечивает высокую точность работы.

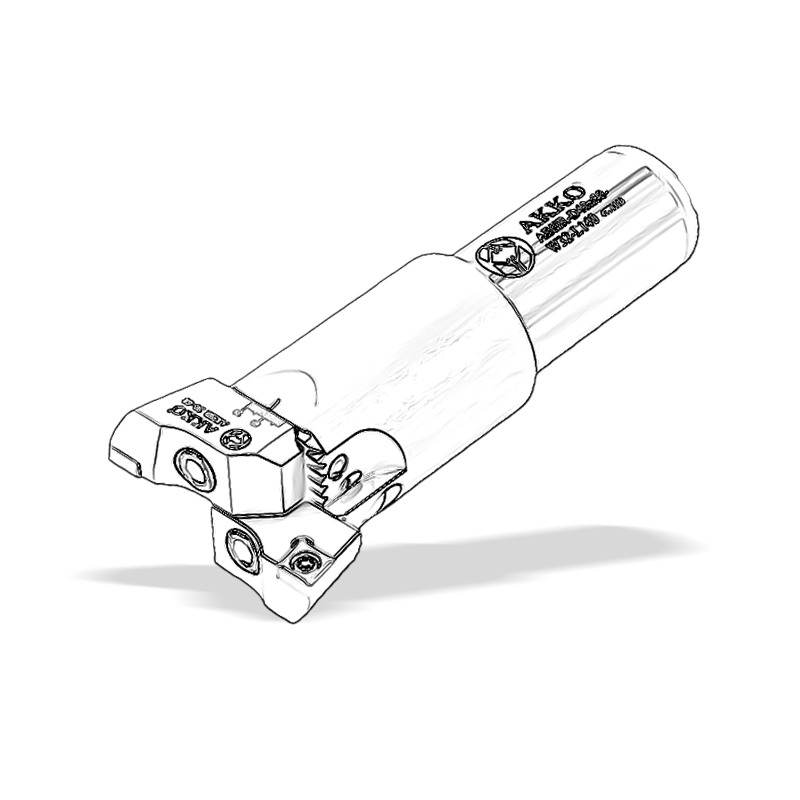

2. Оснастка для работы с большими диаметрами. В конструкции есть два подвижных резца, которые можно заменять и регулировать под различные диаметры.
3. Инструменты для наружной обработки. В конструкции дополнительно предусмотрен противовес, улучшающий балансировку. При работе шпиндель вращается против часовой стрелки.
4. Расточные системы с антивибрационным механизмом. Такая оснастка подходит для отверстий большой глубины.

Подберем расточную систему под Ваши требования

Для выбора инструмента и оснастки нужно учитывать несколько факторов. В первую очередь влияет тип оборудования. Головки могут устанавливаться на фрезерных, расточных или токарных станках. Конус шпинделя должен быть совместим со станком. Также разные системы подходят для разных отверстий, поэтому выбирайте в соответствии с требуемым диапазоном диаметров. Для обработки повышенной точности и отверстий с малым диаметром выбирайте головку с регулируемыми выступами или микрометрической регулировкой. Важен и тип режущего инструмента: оправки, борштанги, левые и правые резцы, резцы со сменными пластинами.

Если вы не знаете, какая именно оснастка вам нужна, обратитесь к нам. Мы выберем ту, которая подходит под технические характеристики станка и планируемые операции.
