Радиусные канавочные и отрезные пластины TDR: технический обзор и применение

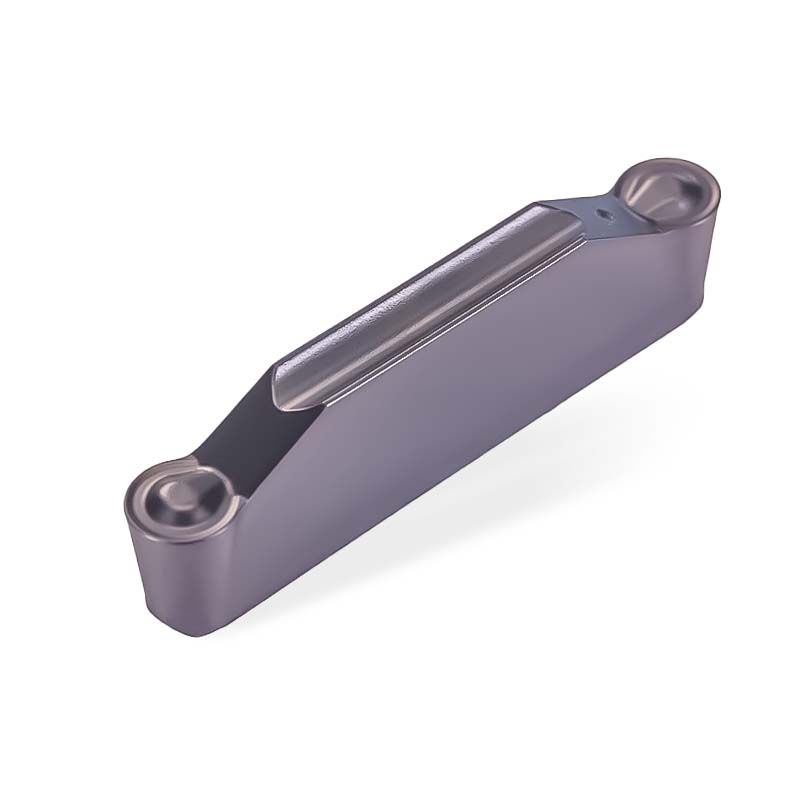

Твердосплавные пластины серии TDR — это двусторонний многофункциональный инструмент системы TDC с полным радиусом при вершине (Full Radius), разработанный для прорезания радиусных канавок, обработки галтелей, отрезки и разнонаправленного профильного точения на станках с ЧПУ. В каталоге «Osnasteel» представлены пластины TDR для обработки сталей, нержавеющих сплавов и чугунов. Полукруглая режущая кромка обладает максимальной механической прочностью из всех геометрий канавочного инструмента, равномерно распределяя тепловые и ударные нагрузки. Жесткая призматическая посадка и две рабочие стороны обеспечивают высокую стойкость и экономичность на операциях сложного формообразования.
Критерии выбора пластин TDR
ГЕОМЕТРИЯ С ПОЛНЫМ РАДИУСОМ (ИНДЕКС «R» — RADIUS)
Буква «R» в маркировке TDR означает скругленную режущую кромку на 180°, где радиус вершины равен ровно половине ширины пластины (например, ширина 3.0 мм имеет радиус R1.5). Отсутствие острых углов-концентраторов напряжений исключает сколы кромки при прерывистом резании и работе по корке или окалине.
МНОГОФУНКЦИОНАЛЬНОЕ ПРОФИЛЬНОЕ ТОЧЕНИЕ
Пластины TDR позволяют выполнять радиальное врезание, продольное точение и обработку криволинейных контуров (сфер, конусов, плавных переходов и разгрузочных галтелей) одним инструментом. Круглая вершина позволяет вести обработку с непрерывной сменой вектора подачи по осям X и Z без зарезания профиля детали.
ДВУСТОРОННЯЯ БАЗА И СИСТЕМА TDC
Пластина имеет две идентичные радиусные кромки и устанавливается в стандартные державки и лезвия серии TDC соответствующего габарита. Задний нерабочий торец жестко упирается в базовую площадку гнезда держателя, предотвращая продольное смещение пластины при глубоком врезании.
ПРИЗМАТИЧЕСКАЯ ПОСАДКА (V-ПРОФИЛЬ)
При боковом и профильном точении на радиусную пластину действуют высокие отжимающие осевые силы. Верхняя и нижняя V-образные призмы надежно фиксируют корпус пластины в ответном пазу державки, полностью исключая боковой проворот и вырывание пластины из гнезда при движении вдоль оси детали.
ХОДОВЫЕ ТИПОРАЗМЕРЫ (TDR 2, 3, 4, 5)

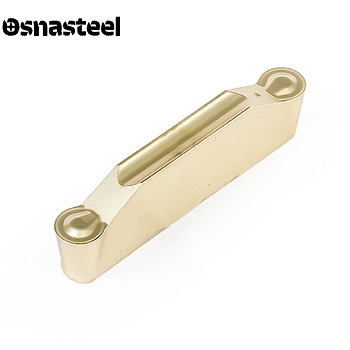

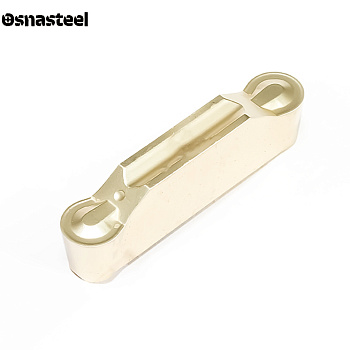

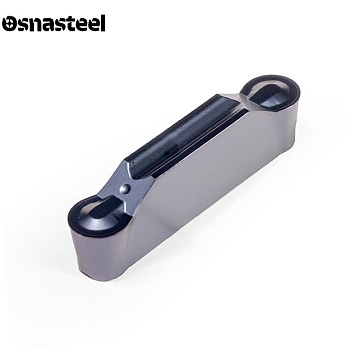

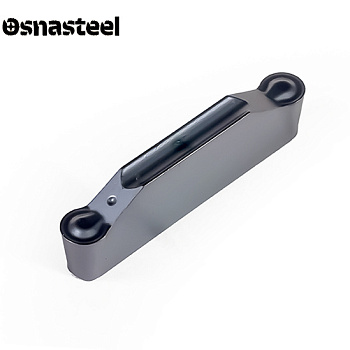

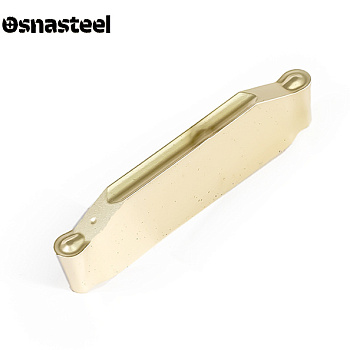

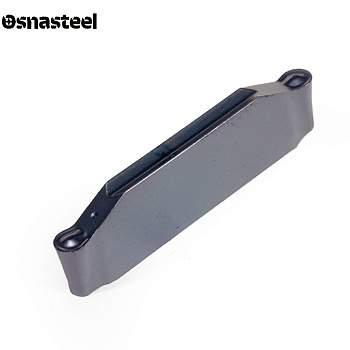

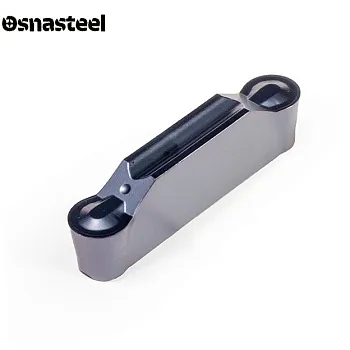

Стандартный размерный ряд включает пластины шириной 2.0 мм (TDR2, R1.0), 3.0 мм (TDR3, R1.5), 4.0 мм (TDR4, R2.0) и 5.0 мм (TDR5, R2.5). Точный допуск на радиус и ширину позволяет формировать калиброванные полукруглые ручьи на шкивах, роликах и посадочные места под кольца круглого сечения (O-ring).
TREХМЕРНЫЙ СТРУЖКОЛОМ ДЛЯ ВСЕХ НАПРАВЛЕНИЙ
Специальная лунка стружколома вокруг радиусной кромки эффективно работает при любом угле врезания. При радиальной подаче она сужает стружку, не давая ей царапать стенки паза, а при продольном и контурном точении — принудительно завивает и ломает сливную стружку на безопасные сегменты.
ТВЕРДЫЕ СПЛАВЫ И ПОКРЫТИЯ (CVD / PVD)
Высокая прочность круглой кромки позволяет применять как твердые износостойкие сплавы с CVD-покрытием для скоростной черновой и получистовой обработки сталей (группа P) и чугунов (группа K), так и вязкие субмикронные сплавы с PVD-покрытием для чистового профильного точения нержавеющих сталей (группа M) и жаропрочных сплавов (S).
РЕЖИМЫ РЕЗАНИЯ И ПРОГРАММИРОВАНИЕ ЧПУ
Радиусная кромка склонна вызывать радиальное отжатие на малых съемах: при продольном и профильном точении глубина резания (ap) должна составлять от 0.2 мм до 40% от ширины пластины при подаче (f) 0.08–0.25 мм/об. При радиальном врезании подачу держат в пределах 0.05–0.15 мм/об, делая микроотвод на 0.1 мм перед началом бокового движения под обильной струей СОЖ.
