Пластины отрезные GRIP
Отрезные и канавочные пластины GRIP: технический обзор и применение

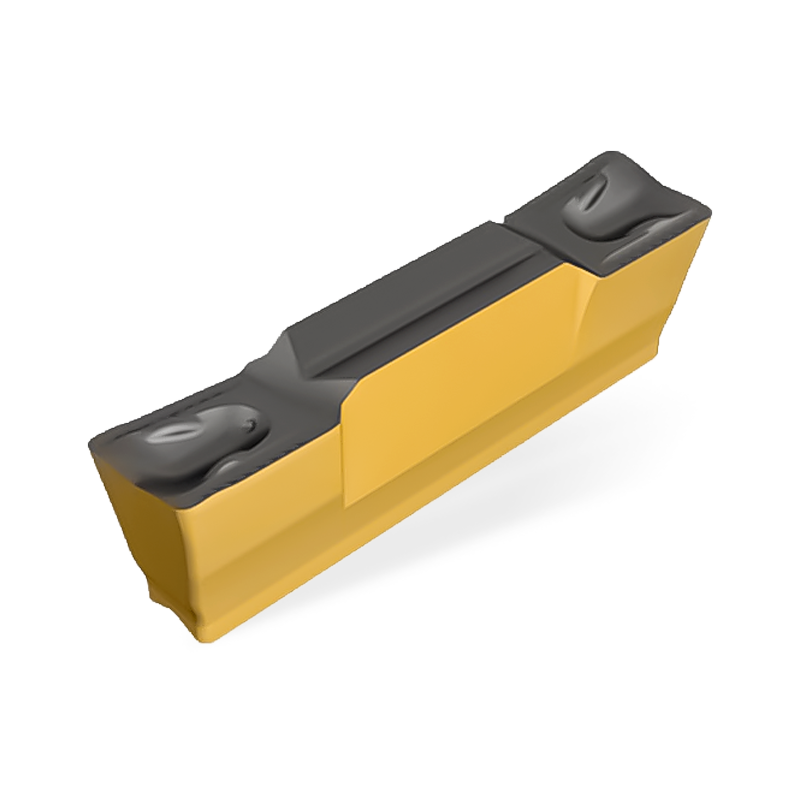

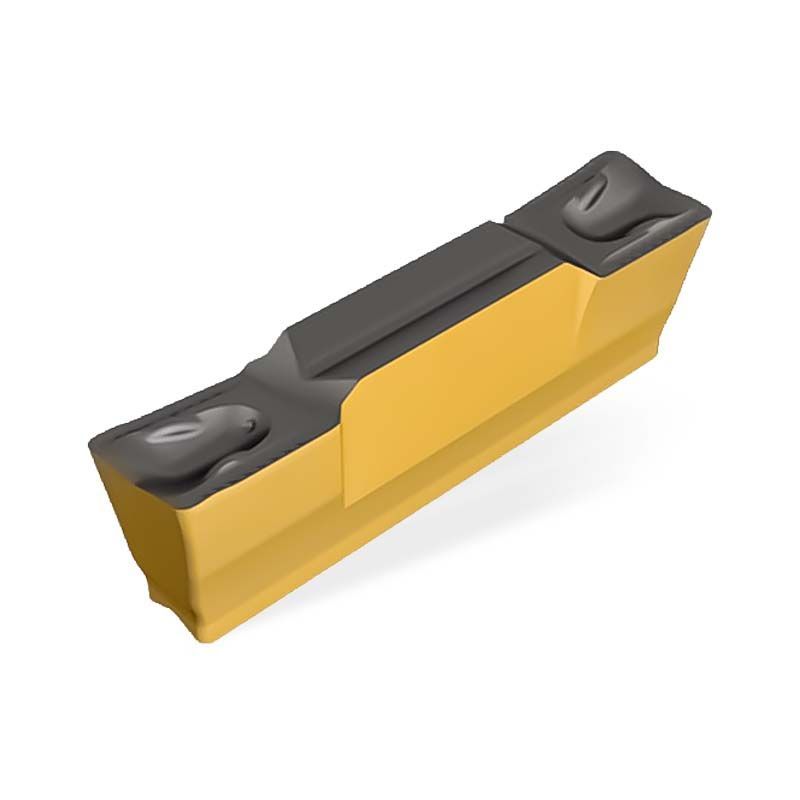

Твердосплавные пластины GRIP — это мощный многофункциональный инструмент, созданный для высокопроизводительной обработки на токарных станках с ЧПУ. На сайте «Osnasteel» представлены надежные двусторонние пластины GRIP, которые отличаются повышенной прочностью режущей кромки. Этот инструмент разработан для уверенного прорезания глубоких канавок и интенсивного продольного точения. Благодаря своей жесткости, пластины GRIP идеально подходят для снятия больших припусков и сложной фасонной обработки деталей из стали, нержавеющих сплавов и чугуна.
Критерии выбора пластин GRIP
ОТЛИЧИЕ СЕРИИ GRIP (УСИЛЕННАЯ КРОМКА)
Если пластины GIP — это универсальный стандарт, то серия GRIP рассчитана на более суровые условия эксплуатации. Ее стружколом и режущая кромка имеют усиленную геометрию. Это позволяет инструменту выдерживать увеличенные подачи и работать с тяжелыми поковками без риска мгновенного скалывания.
МНОГОФУНКЦИОНАЛЬНОСТЬ (ДВА В ОДНОМ)
Инструмент объединяет возможности канавочного и проходного резца. Выполняется радиальное врезание на необходимую глубину, после чего пластина может двигаться продольно (вдоль оси заготовки). Это позволяет одним резцом вытачивать сложные контуры и широкие пазы, экономя время цикла.
СТРУЖКОДРОБЛЕНИЕ В ДВУХ НАПРАВЛЕНИЯХ
Сложный 3D-стружколом GRIP настроен на работу в двух плоскостях. При радиальном движении он сжимает стружку, делая ее у́же канавки для свободного выхода. При движении вбок (продольном точении) он жестко ломает толстую стружку, не давая ей намотаться на деталь.
ДВУСТОРОННЯЯ КОНСТРУКЦИЯ (ЗАЩИТА ВТОРОЙ КРОМКИ)
Пластина имеет две рабочие кромки. Корпус инструмента спроектирован с характерным изгибом. При продольном точении (когда резец идет вбок) нижняя, нерабочая кромка надежно «прячется» и не трется о стенки детали. Это защищает свежеобработанную поверхность от царапин.
ЖЕСТКАЯ ПРИЗМАТИЧЕСКАЯ ПОСАДКА
Чтобы выдерживать агрессивное продольное точение, пластина фиксируется в державке с помощью призматического (V-образного) профиля. При затягивании винта она самоцентрируется и намертво блокируется. Это исключает любые боковые вибрации даже при работе с большими припусками.
ШИРИНА И «ПОЛНЫЙ РАДИУС»
Доступны размеры с шириной от 3.0 до 8.0 мм. Для вытачивания сложных плавных контуров и переходных галтелей, подверженных высоким нагрузкам, часто применяют пластины GRIP с «полным радиусом» (круглой формой кромки), которые идеально распределяют давление при резании.
ТВЕРДЫЕ СПЛАВЫ И ПОКРЫТИЯ
Для обеспечения максимальной стойкости при интенсивной обдирке применяются прочные марки твердого сплава. Пластины покрываются толстыми слоями износостойких покрытий (CVD для углеродистых сталей и чугуна, PVD для нержавейки), которые защищают инструмент от перегрева и трения.
ПРАВИЛЬНЫЙ АЛГОРИТМ (МИКРООТВОД РЕЗЦА)
Несмотря на высокую прочность серии GRIP, при многофункциональной обработке необходимо соблюдать правило: после завершения радиального врезания сделайте отвод резца на 0.1 мм для излома стружки и сброса напряжения, и только потом запускайте продольную подачу.
