Пластины отрезные TDJ
Отрезные и канавочные пластины TDJ: технический обзор и применение

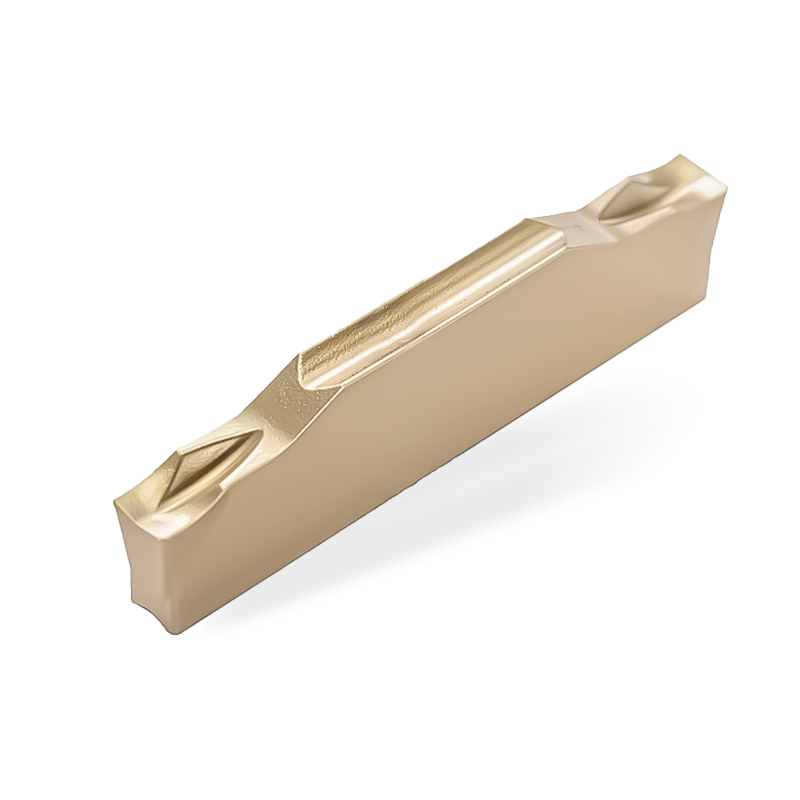

Твердосплавные пластины серии TDJ — это специализированный двусторонний инструмент системы TDC, разработанный для высокопроизводительной отрезки прутков, труб и прорезания глубоких канавок на малых и средних подачах. В каталоге «Osnasteel» представлены пластины TDJ для токарных станков с ЧПУ и автоматов продольного точения. Главная особенность геометрии с индексом «J» — узкий сужающий стружколом и положительный передний угол, которые кардинально снижают радиальное давление на заготовку. Две рабочие кромки и жесткая призматическая фиксация в державке обеспечивают стабильность геометрии реза и высокую стойкость при обработке вязких и труднообрабатываемых сплавов.
Критерии выбора пластин TDJ
СПЕЦИАЛЬНАЯ ОТРЕЗНАЯ ГЕОМЕТРИЯ (ИНДЕКС «J»)
Буква «J» в маркировке TDJ обозначает специализированный отрезной стружколом с острой режущей кромкой и глубокой центральной выемкой. В отличие от универсальной серии TDC, геометрия TDJ ориентирована прежде всего на легкое радиальное врезание с минимальным сопротивлением резанию, что исключает вибрации и отгиб инструмента.
ОБРАБОТКА ВЯЗКИХ СТАЛЕЙ И НЕРЖАВЕЙКИ (M, P, N, S)
За счет положительного переднего угла пластины TDJ идеально подходят для отрезки материалов, склонных к наклепу и залипанию: аустенитных нержавеющих сталей (группа M), низкоуглеродистых мягких сталей (группа P), жаропрочных сплавов (группа S) и цветных металлов (группа N). Острая кромка чисто срезает металл, не сминая его.
ДВУСТОРОННЯЯ БАЗА И СОВМЕСТИМОСТЬ С TDC
Пластина оснащена двумя идентичными режущими кромками и устанавливается в стандартные державки и отрезные лезвия системы TDC соотвествующей ширины. Задний нерабочий торец жестко упирается в упорный выступ гнезда державки, исключая продольное сползание пластины при глубоком врезании в сплошной прокат.
ПРИЗМАТИЧЕСКАЯ ПОСАДКА (V-ПРОФИЛЬ)
Верхняя и нижняя опорные поверхности пластины имеют выраженный V-образный призматический профиль. При зажиме винтом или упругим клювом лезвия пластина автоматически центрируется по оси паза, что предотвращает ее боковое выворачивание и гарантирует строгую перпендикулярность отрезаемого торца.
ХОДОВЫЕ ТИПОРАЗМЕРЫ И УГЛЫ В ПЛАНЕ

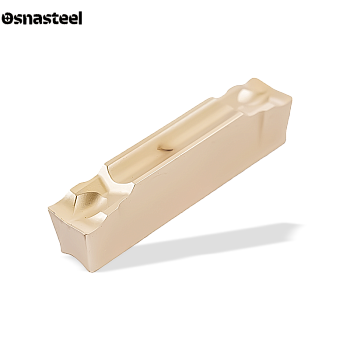

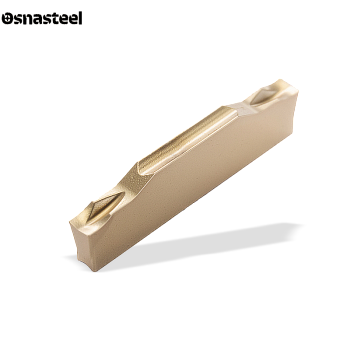

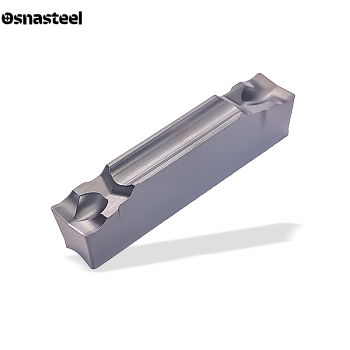

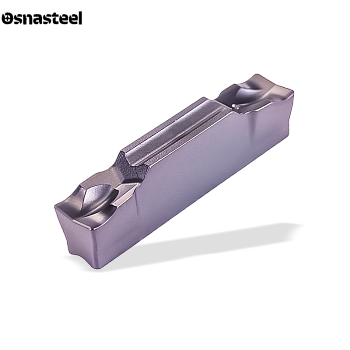

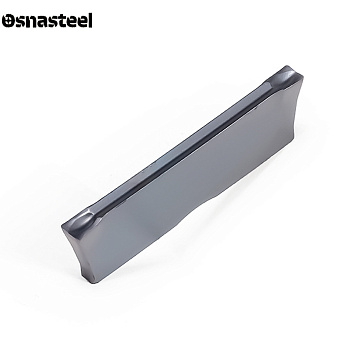

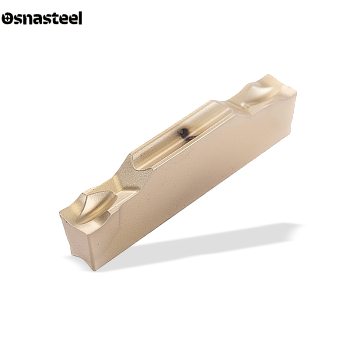

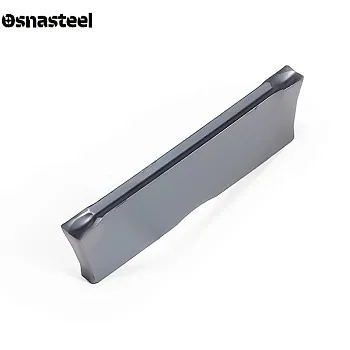

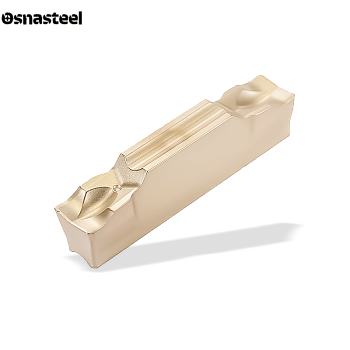

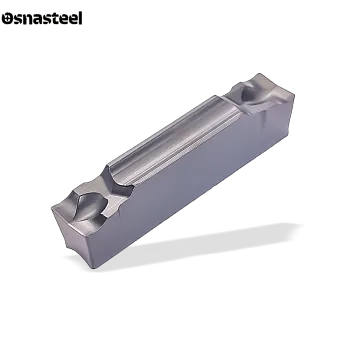

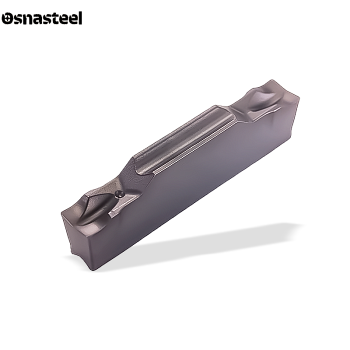

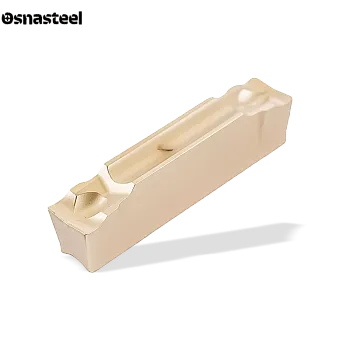

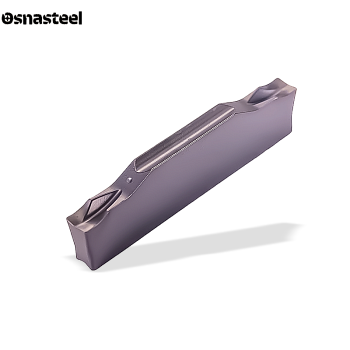

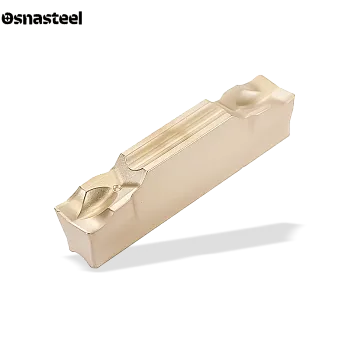

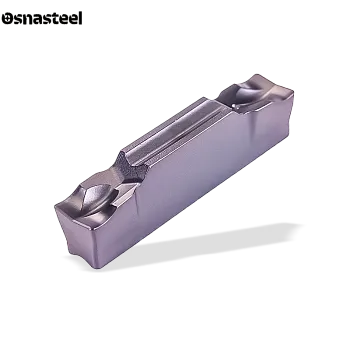

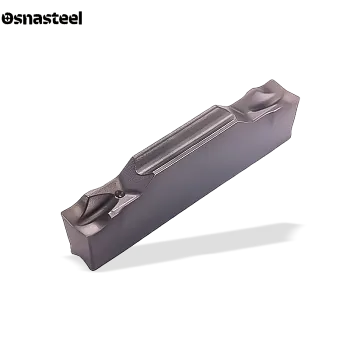

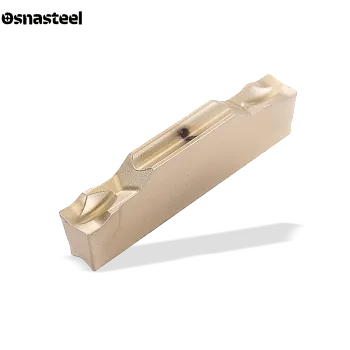

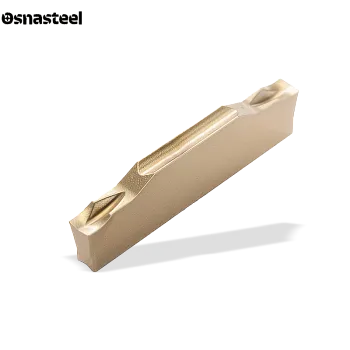

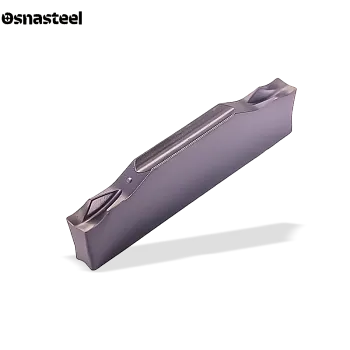

Серия TDJ выпускается в основных ширинах 2.0 мм (TDJ2), 3.0 мм (TDJ3) и 4.0 мм (TDJ4). Помимо нейтрального исполнения (0°), пластины доступны с правым и левым скосом фронтальной кромки (обычно 6°–15°), что позволяет выполнять чистую отрезку мелких и тонкостенных деталей без образования заусенцев и бобышки.
АКТИВНОЕ СУЖЕНИЕ И ЭВАКУАЦИЯ СТРУЖКИ
Центральный желоб стружколома TDJ принудительно прогибает срезаемый слой металла поперек его движения (в профиль буквы «U»). В результате ширина образующейся спиральной стружки становится меньше ширины самого прорезанного паза — она свободно выходит из глубокой канавки, не царапая чистовые торцы детали и не заклинивая резец.
ТВЕРДЫЕ СПЛАВЫ И АНТИФРИКЦИОННЫЕ ПОКРЫТИЯ (PVD)
Поскольку пластины TDJ имеют заостренную геометрию и часто работают вплоть до оси вращения (где скорость резания падает до нуля), они изготавливаются из прочных субмикронных твердых сплавов с гладким PVD-покрытием. Такое сочетание защищает кромку от выкрашивания и препятствует образованию нароста на малых скоростях.
РЕЖИМЫ РЕЗАНИЯ И ТЕХНОЛОГИЯ ОТРЕЗКИ
Геометрия TDJ рассчитана на малые и средние подачи (f) в диапазоне 0.03–0.14 мм/об (превышение подачи может привести к перегрузке острой кромки). При отрезке сплошного прутка за 2–3 мм до центра детали подачу необходимо программно снизить на 50%. Обязательна обильная подача СОЖ непосредственно в зону резания для охлаждения и вымывания стружки.
