Пластины отрезные MGMR
Отрезные пластины MGMR с правым скосом: технический обзор и применение

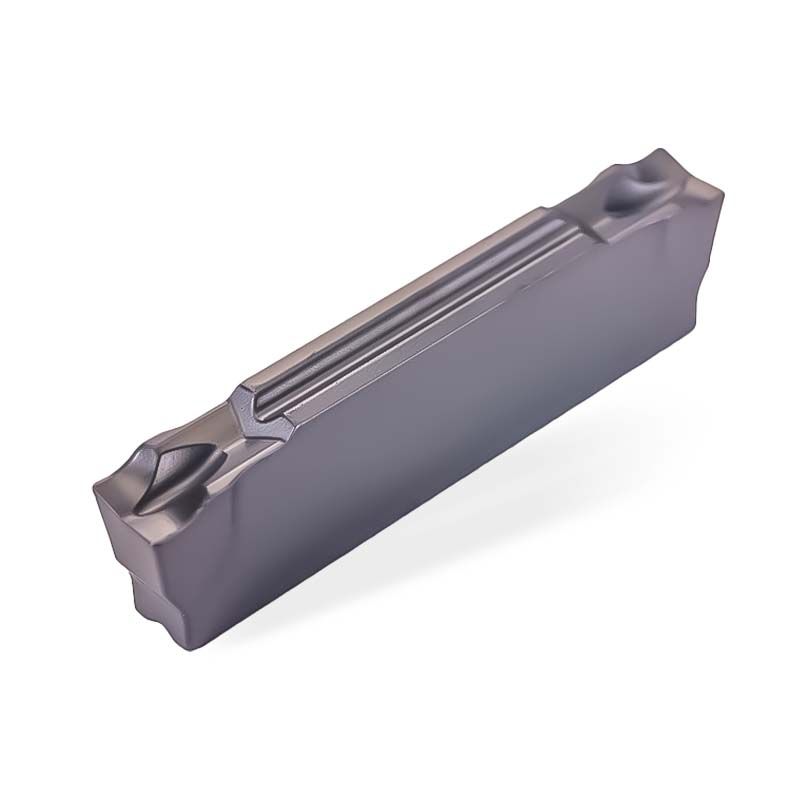

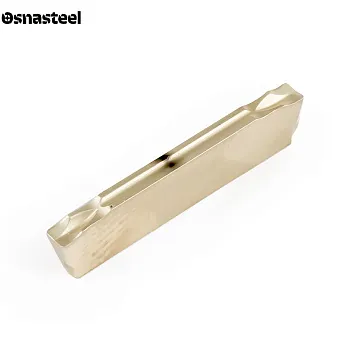

Твердосплавные пластины MGMR — это специализированный двусторонний инструмент правого исполнения, разработанный для «чистой» отрезки деталей на токарных станках с ЧПУ. На сайте «Osnasteel» представлены надежные пластины серии MGMR, совместимые со стандартными канавкорезными державками. Главная задача этого инструмента — обеспечить идеально ровный торец на готовой детали без центральной «бобышки» (заусенца). Скошенная режущая кромка переносит остаток металла на отход, что делает MGMR идеальным выбором для работы на прутковых автоматах.
Критерии выбора пластин MGMR
ИНДЕКС «R» (ПРАВОЕ ИСПОЛНЕНИЕ СО СКОСОМ)
Буква «R» (Right) означает правое исполнение: режущая кромка пластины имеет небольшой угловой скос. При отрезке сплошного прутка эта выступающая вершина первой достигает центра детали. В результате отрезанная готовая деталь падает с абсолютно плоским торцом, а неизбежная «бобышка» остается на остатке прутка в патроне.
ДВУСТОРОННЯЯ КОНСТРУКЦИЯ (ЭКОНОМИЯ РЕСУРСА)

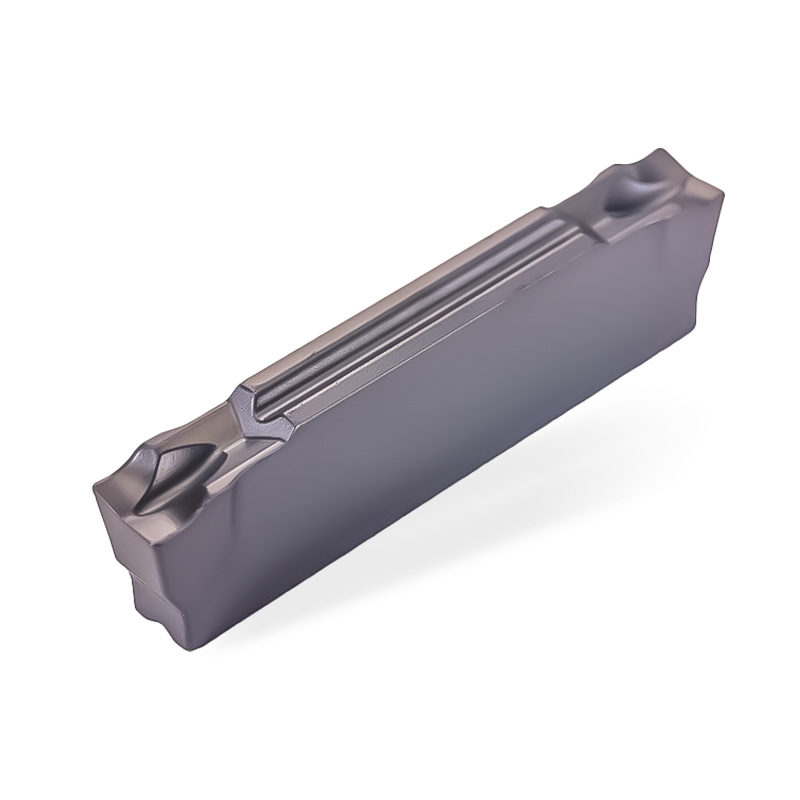

Пластина сохраняет стандартную симметричную форму «собачьей кости» семейства MG. Она имеет две рабочие кромки. После износа первой стороны инструмент можно перевернуть в посадочном гнезде державки, получив новую режущую грань без дополнительных затрат.
СОВМЕСТИМОСТЬ С ДЕРЖАВКАМИ MGEHR
Пластины MGMR устанавливаются в стандартные пружинно-винтовые державки и отрезные блоки системы MGEHR / MGEHL. Никакого специального или редкого инструмента не требуется: вы используете свои привычные держатели, просто заменяя нейтральные пластины на правосторонние со скосом.
УДАЛЕНИЕ ЦЕНТРАЛЬНОГО ЗАУСЕНЦА (БОБЫШКИ)
Обычные нейтральные пластины (MGMN) в самом конце отрезки оставляют в центре прутка небольшой выступающий стержень («бобышку»), который требует ручной доработки. Скошенная кромка MGMR решает эту проблему автоматически, делая торец детали чистым с первой попытки.
ОГРАНИЧЕНИЕ ПО ВЫЛЕТУ И БОКОВОМУ УВОДУ
Из-за скошенной геометрии кромки в процессе резания возникает небольшая боковая (осевая) сила. По этой причине пластины MGMR не рекомендуется применять для отрезки заготовок экстремально большого диаметра с большим вылетом державки, чтобы избежать отгибания лезвия.
ТИПОРАЗМЕРЫ И ШИРИНА РЕЗА (2.0 – 4.0 ММ)
Наиболее популярные габариты пластин MGMR имеют ширину режущей части 2.0, 3.0 и 4.0 мм. Выбор ширины зависит от диаметра отрезаемой заготовки: для тонких прутков берут узкие пластины для экономии металла, для тяжелых деталей — широкие для обеспечения жесткости.
КОНТРОЛЬ СТРУЖКИ В ПАЗУ
Стружколом пластины спроектирован так, чтобы сгибать отходящую стружку и отводить ее в сторону от чистового торца готовой детали. Это предотвращает случайное царапание обработанной поверхности раскаленной стружкой в момент завершения отрезки.
ТВЕРДЫЕ СПЛАВЫ И ПОКРЫТИЯ
Для изготовления пластин MGMR используются прочные вязкие марки твердого сплава, способные выдерживать ударные нагрузки на малых скоростях вращения у центра детали. Износостойкие PVD/CVD покрытия надежно защищают кромку от температурного трения и износа.
