Пластины отрезные BP

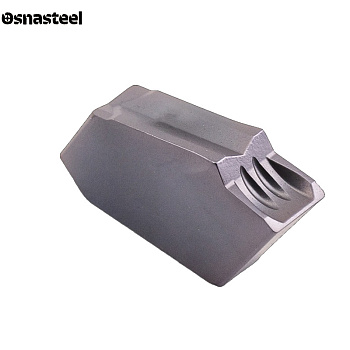

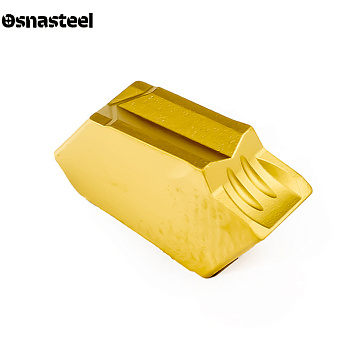

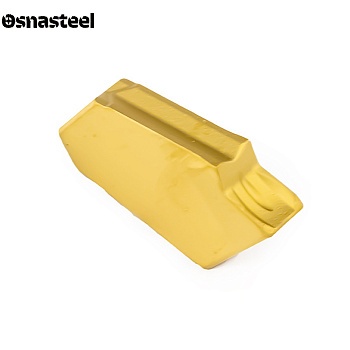

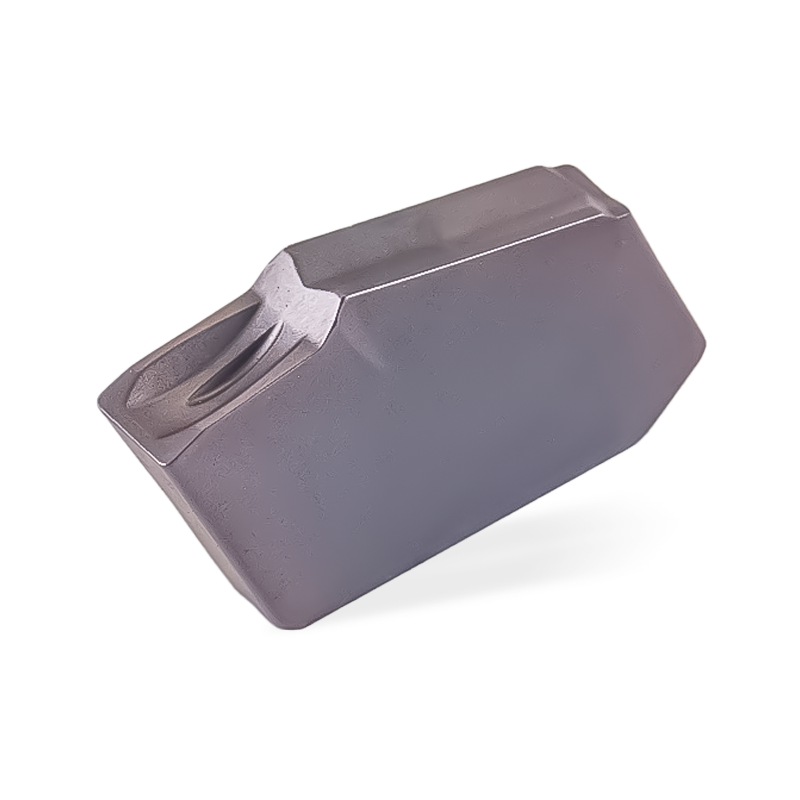

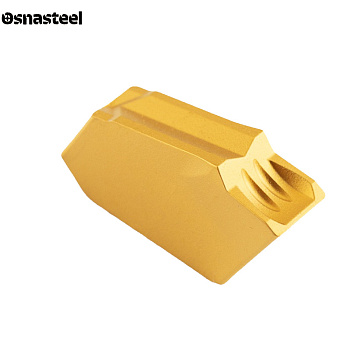

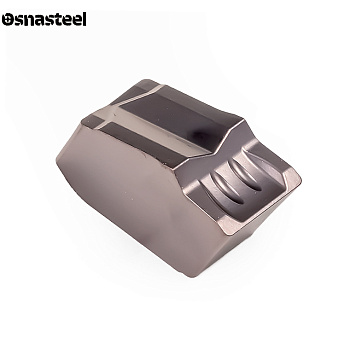

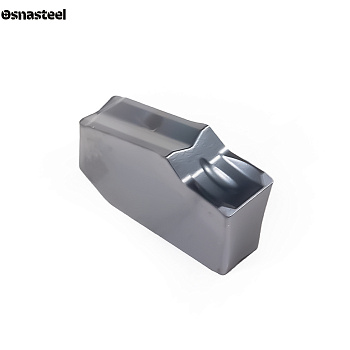

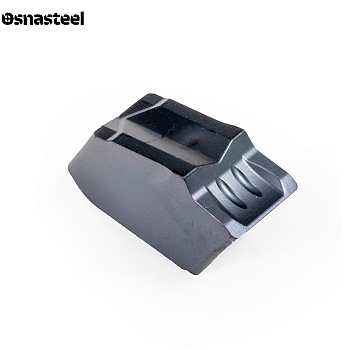

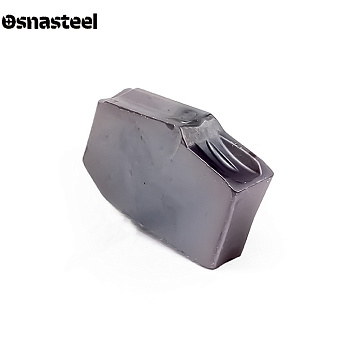

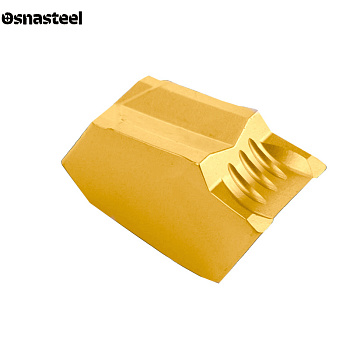

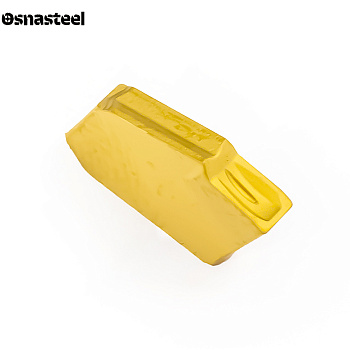

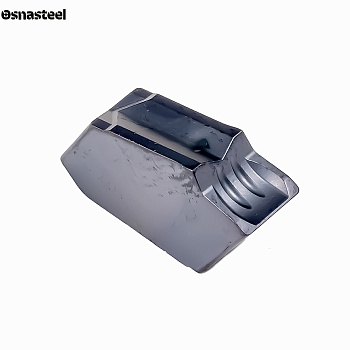

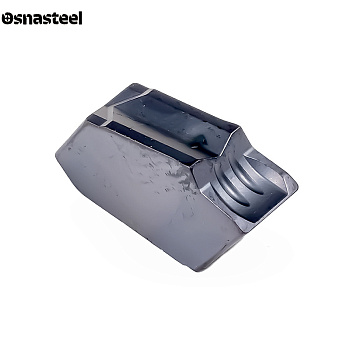

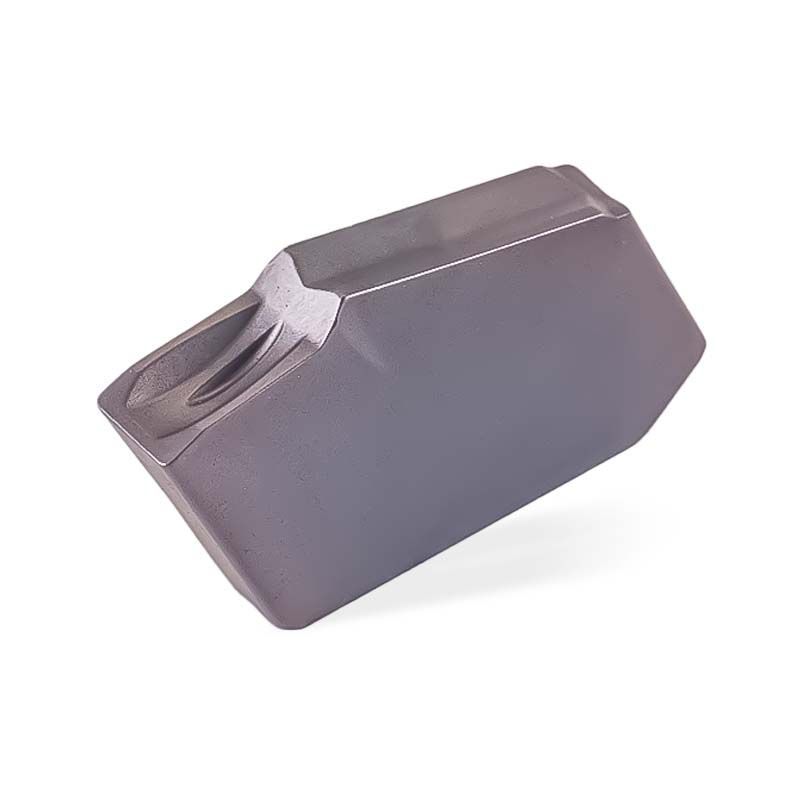

Отрезные и канавочные пластины BP: технический обзор и применение
Твердосплавные пластины BP — это специализированный инструмент для отрезки деталей и формирования наружных канавок на токарных станках с ЧПУ. На сайте «Osnasteel» представлен выбор канавочных пластин BP, которые отличаются стабильностью работы в узких пазах. Главная задача этого инструмента — обеспечить жесткое радиальное врезание, эффективно свернуть стружку (чтобы она не застряла в канавке) и гарантировать ровный торец детали после отрезки.
Критерии выбора пластин BP
ШИРИНА РЕЗА (W)
Ключевой параметр отрезной пластины — ее ширина. Самые ходовые размеры пластин BP: 2.0 мм, 3.0 мм и 4.0 мм. Чем тоньше пластина, тем меньше металла уходит в стружку (экономия материала). Чем шире пластина, тем глубже можно врезаться в деталь без риска бокового изгиба и вибраций.
НАЗНАЧЕНИЕ: ОТРЕЗКА И РАДИАЛЬНЫЕ КАНАВКИ
Геометрия BP разработана строго для радиальной подачи (врезание перпендикулярно оси вращения детали). Пластина отлично подходит для отрезки сплошных прутков, вытачивания канавок под стопорные кольца и уплотнительные резинки. Не предназначена для продольного точения вдоль оси Z.
ОТВОД СТРУЖКИ И СТРУЖКОЛОМ
При отрезке стружка зажата стенками канавки. Стружколом на пластинах BP спроектирован так, чтобы сгибать стружку вдоль (делать ее у́же самой канавки) и скручивать в спираль. Это исключает заклинивание стружки, которое является главной причиной поломки отрезных резцов.
ИСПРАВЛЕНИЕ «БОБЫШКИ» (УГОЛ В СИТУАЦИИ ОТРЕЗКИ)
Пластины BP выпускаются в нейтральном (прямом) исполнении для максимальной глубины и прямолинейности реза. Если при отрезке трубы или прутка в центре остается неровный стержень («бобышка»), необходимо подобрать правильную подачу на последних миллиметрах хода.
ПОДБОР ДЕРЖАВОК И ЛЕЗВИЙ
Инструмент крепится в пружинные отрезные блоки (лезвия) или монолитные державки. Крепление происходит за счет упругой деформации посадочного места (самозажим) или прижимным винтом. Важно, чтобы ширина посадочного места державки точно совпадала с шириной пластины BP.
ГЛУБИНА ВРЕЗАНИЯ (Tmax)
Возможности пластины ограничены ее длиной и конструкцией державки. При отрезке деталей большого диаметра необходимо убедиться, что пластина и вылет отрезного лезвия позволяют дойти до центра оси вращения детали без столкновения державки с заготовкой.
ТВЕРДЫЕ СПЛАВЫ И ПОКРЫТИЯ
Отрезка — это тяжелая операция, так как скорость резания падает до нуля при приближении к центру детали. Сплавы для пластин BP обладают высокой вязкостью (для защиты от ударов) и имеют гладкое PVD-покрытие, которое предотвращает налипание металла на кромку при низких скоростях.
РЕЖИМЫ РЕЗАНИЯ И ОХЛАЖДЕНИЕ
Критически важно подавать обильное охлаждение (СОЖ) прямо в зону реза, чтобы вымывать стружку. Подача (f) для пластин BP обычно составляет от 0.05 до 0.20 мм/об. При приближении к центру детали (за 2-3 мм до полного отрезания) подачу необходимо снизить на 50% во избежание скола.
