Пластины отрезные MRMN
Отрезные и канавочные пластины MRMN с полным радиусом: технический обзор

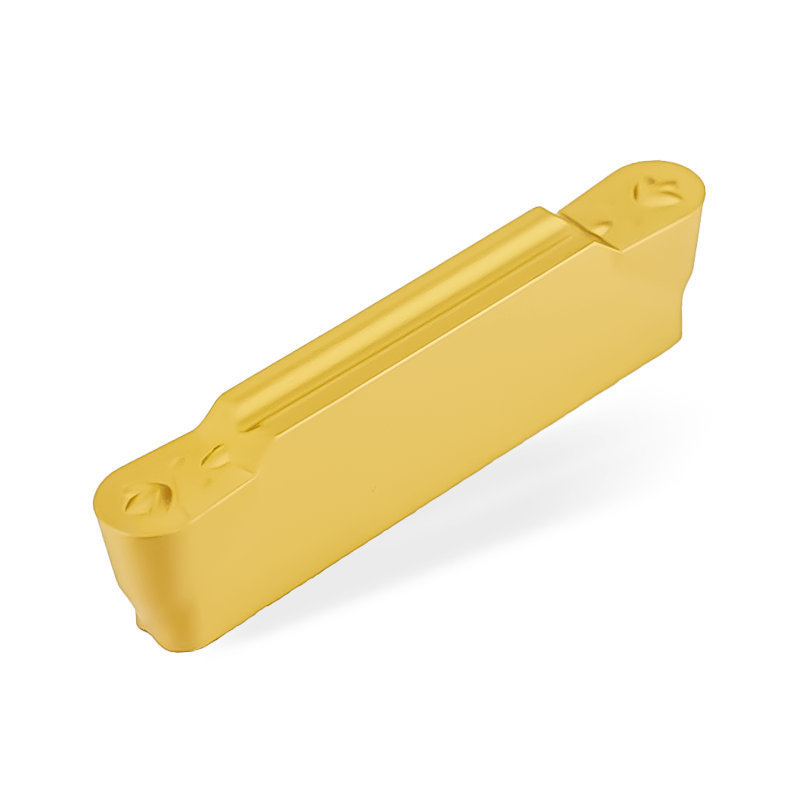

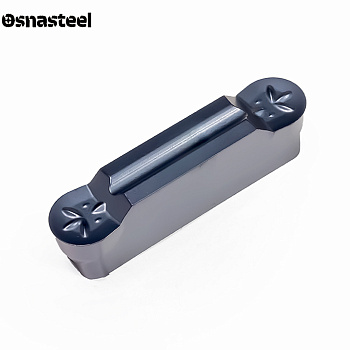

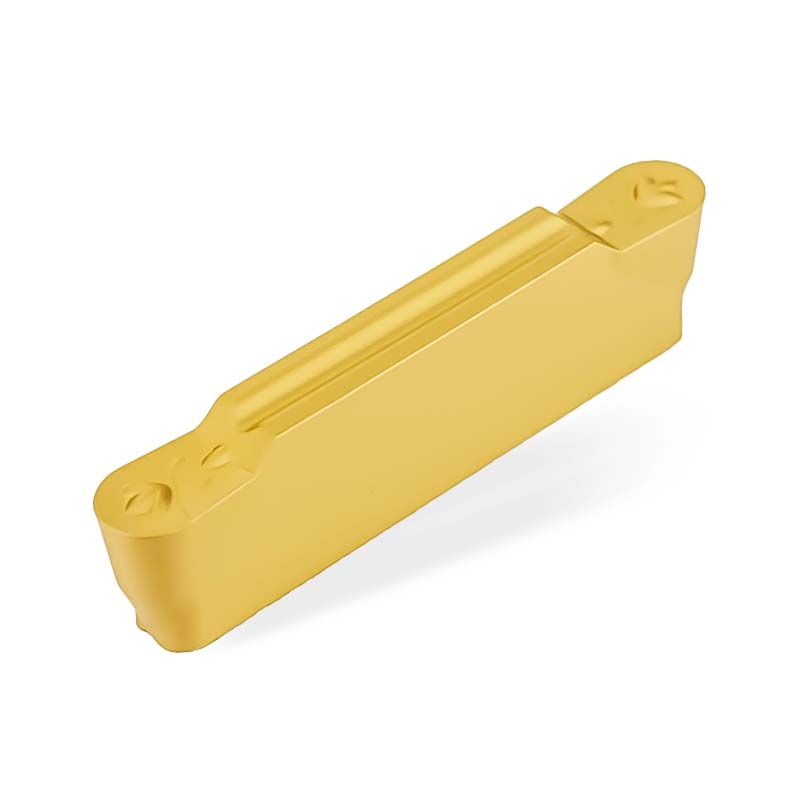

Твердосплавные пластины MRMN — это специализированный двусторонний инструмент с полукруглой режущей кромкой (Full Radius), разработанный для токарных станков с ЧПУ. На сайте «Osnasteel» представлен широкий ассортимент пластин серии MRMN. Главная особенность этого инструмента — скругленный профиль режущей части, который позволяет эффективно прорезать канавки с радиусным дном, выполнять отрезку без острых кромок, а также осуществлять плавное продольное и фасонное точение без образования ступенчатых переходов.
Критерии выбора пластин MRMN
ГЕОМЕТРИЯ С ПОЛНЫМ РАДИУСОМ (FULL RADIUS)
Буква «R» в обозначении указывает на полукруглую форму режущей кромки (полный радиус, строго равный половине ширины пластины). Такая геометрия полностью исключает острые углы на кромке, радикально снижает концентрацию напряжений и силы резания, обеспечивая исключительную плавность обработки.
НАЗНАЧЕНИЕ: КАНАВКИ И ПЛАВНЫЙ ПРОФИЛЬ
Пластины MRMN созданы для вытачивания кольцевых канавок под точное радиусное наполнение, отрезки тонкостенных труб и прутков, а также для выполнения плавных переходов и галтелей. Скругленный профиль распределяет нагрузку по всей ширине реза, предотвращая преждевременный износ вершин.
СОВМЕСТИМОСТЬ С СТАНДАРТНЫМИ ДЕРЖАВКАМИ
Инструмент полностью совместим с самыми популярными канавочными державками системы MGEHR / MGEHL (для наружной обработки и отрезки) и борштангами MGIVR (для работы внутри отверстий). Посадочное гнездо обеспечивает надежную пружинно-винтовую фиксацию пластины.
ДВУСТОРОННЯЯ КОНСТРУКЦИЯ (УДВОЕННЫЙ РЕСУРС)
Пластина сохраняет удобную симметричную форму с двумя полноценными рабочими кромками. После износа первой режущей грани оператор может легко перевернуть пластину в посадочном месте державки, получив новую рабочую кромку без дополнительных затрат на переналадку.
СНИЖЕНИЕ ВИБРАЦИЙ И УДАРИЩИХ НАГРУЗОК
Благодаря отсутствию прямых углов и ступеней, врезание пластины MRMN в металл происходит мягко и предсказуемо. Это свойство критически важно при обработке нежестких деталей, тонких труб или при наличии прерывистого резания, так как оно полностью гасит опасные вибрации (дробление).
ТИПОРАЗМЕРЫ И ШИРИНА РЕЗА (W И РАДИУС R)

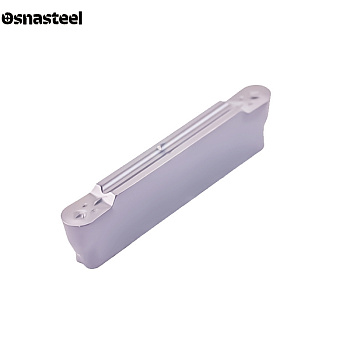

Размер пластины строго стандартизирован: например, MRMN 200 означает ширину реза 2.0 мм и радиус скругления 1.0 мм. Выбор типоразмера зависит от конструктивных требований чертежа к радиусу галтели и необходимой жесткости при отрезке крупных диаметров.
КОНТРОЛЬ СТРУЖКИ В ПАЗУ
Специально адаптированный стружколом деформирует отходящую стружку, делая ее у́же ширины прорезаемого радиусного паза. Это гарантирует свободный выход стружки наружу, предотвращая ее заклинивание и защищая чистовую поверхность детали от царапин и задиров.
ТВЕРДЫЕ СПЛАВЫ И УСЛОВИЯ РАБОТЫ
Для изготовления пластин MRMN применяются мелкозернистые твердые сплавы с износостойкими PVD/CVD покрытиями, устойчивые к термическому трению. Для достижения максимальной стойкости инструмента необходима постоянная и обильная подача охлаждающей жидкости (СОЖ) в зону реза.
