Отрезные и канавочные пластины GIMY: технический обзор и применение

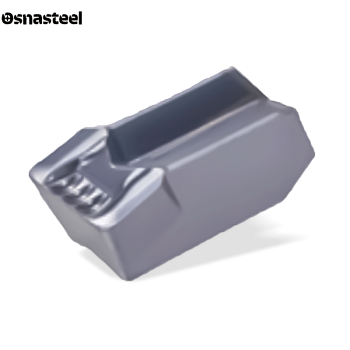

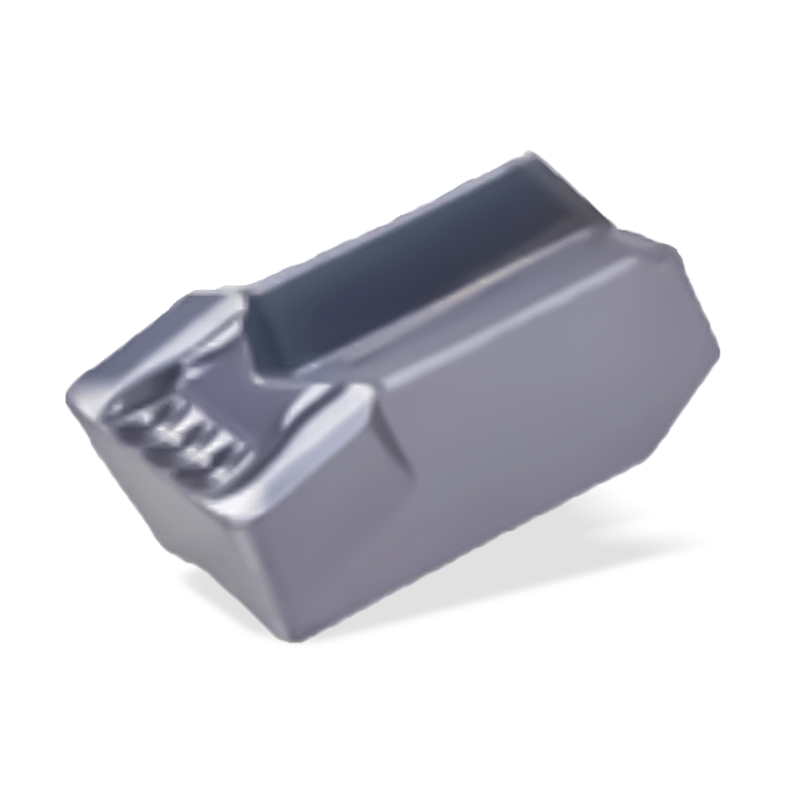

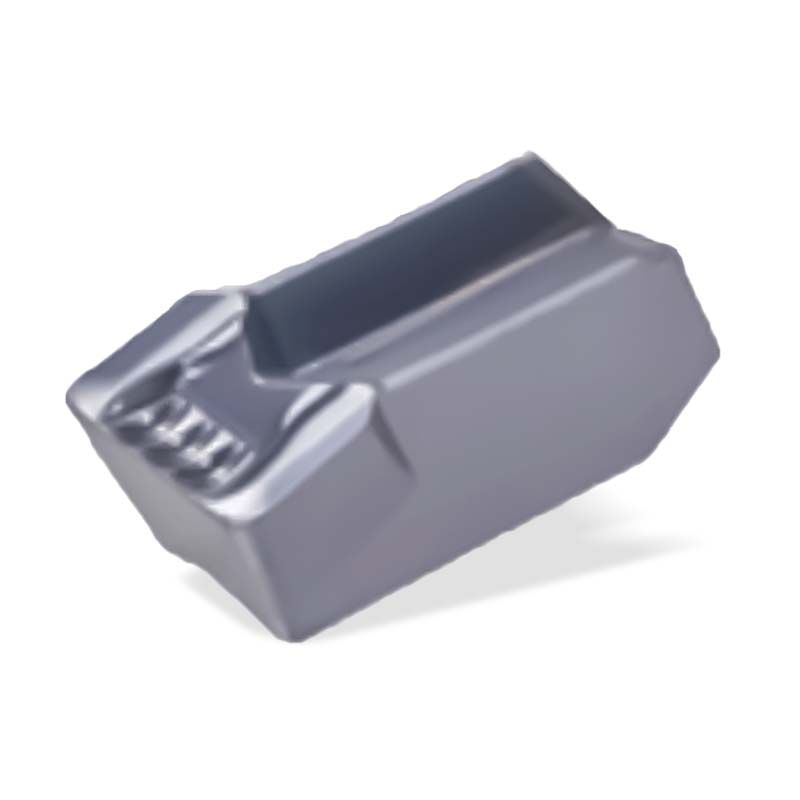

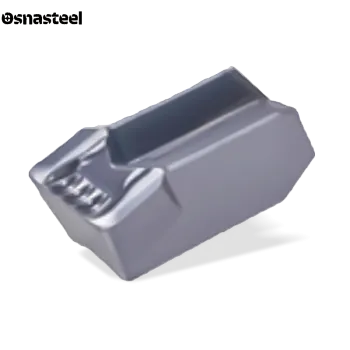

Твердосплавные пластины GIMY — это универсальный многофункциональный инструмент для высокопроизводительной обработки на станках с ЧПУ. На сайте «Osnasteel» представлены надежные двусторонние пластины GIMY. Главная техническая особенность серии — прочный стружколом типа «Y». Инструмент способен одним резцом прорезать глубокие радиальные канавки и выполнять продольное профильное точение. Благодаря усиленной режущей кромке, пластина стабильно работает на средних и тяжелых режимах, отлично справляясь с углеродистыми сталями, нержавейкой и чугуном.
Критерии выбора пластин GIMY
ИНДЕКС «Y» (УСИЛЕННЫЙ СТРУЖКОЛОМ)
Буква «Y» в маркировке обозначает специальную геометрию стружколома, разработанную для уверенного контроля стружки. Эта форма делает режущую кромку максимально прочной, позволяя пластине стабильно работать даже в неблагоприятных условиях, таких как прерывистое резание или снятие неравномерных припусков (корки).
МНОГОФУНКЦИОНАЛЬНОСТЬ (ДВА В ОДНОМ)
Инструмент объединяет две токарные операции. Резец врезается в деталь перпендикулярно оси (радиальная подача), а затем продолжает движение вдоль оси (продольная подача), расширяя канавку или формируя заданный профиль. Это освобождает позиции в револьверной голове станка и сокращает время цикла.
СТРУЖКОДРОБЛЕНИЕ В ДВУХ НАПРАВЛЕНИЯХ
Сложная 3D-геометрия «Y» решает главную проблему комбинированного точения. При радиальном врезании стружколом сжимает стружку, делая ее у́же канавки для легкого отвода. При продольном точении вбок он надежно ломает стружку на короткие безопасные сегменты.
ЖЕСТКАЯ ПРИЗМАТИЧЕСКАЯ ПОСАДКА
Сверху и снизу пластина имеет V-образный (призматический) профиль. При затягивании винта в державке она автоматически центрируется и намертво блокируется. Такая посадка критически важна: она поглощает колоссальные боковые нагрузки, возникающие при продольном перемещении широкого резца.
ДВУСТОРОННЯЯ КОНСТРУКЦИЯ (ЗАЩИТА ВТОРОЙ КРОМКИ)
Пластина имеет две полноценные рабочие кромки. Ее корпус имеет специальную изогнутую форму. Это сделано для того, чтобы при точении вдоль оси детали (когда резец идет вбок) нижняя, нерабочая кромка была «спрятана» и не терлась о стенки заготовки. Это защищает деталь от царапин, а саму кромку — от износа.
ШИРИНА И РАДИУС ВЕРШИНЫ
Популярные размеры пластин GIMY имеют ширину от 3.0 до 8.0 мм. Для получения прямоугольных канавок применяют радиусы 0.2–0.4 мм. Для высокопроизводительной обдирки и вытачивания сложных плавных контуров используют широкие пластины с усиленным радиусом (0.8 мм и более).
ТВЕРДЫЕ СПЛАВЫ И ПОКРЫТИЯ
Для непрерывного точения сталей (P) на высоких скоростях применяют износостойкие сплавы с CVD-покрытием. Для обработки нержавеющей стали (M) и работы с небольшими ударами используют прочные вязкие сплавы с гладкими PVD-покрытиями, препятствующими образованию нароста.
АЛГОРИТМ РАБОТЫ НА СТАНКЕ
Инструмент рассчитан на средние и высокие подачи. Важное правило программирования ЧПУ: после радиального врезания на нужную глубину сделайте обязательный микроотвод резца (на 0.1 мм) для излома стружки и сброса давления. Только после этого запускайте продольную подачу.
