Пластины отрезные GEPI
Отрезные и канавочные пластины GEPI: технический обзор и применение

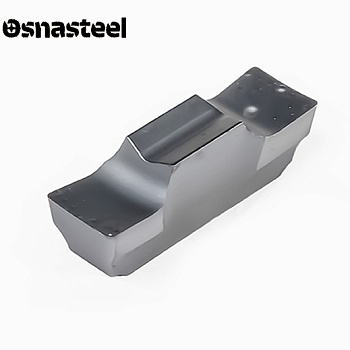

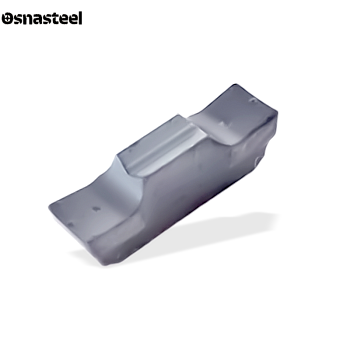

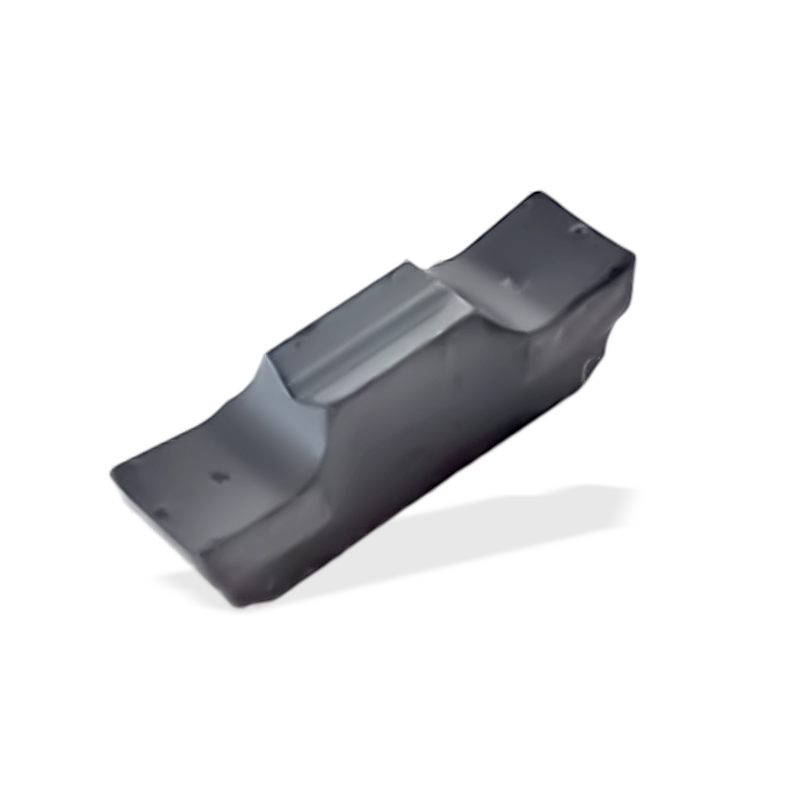

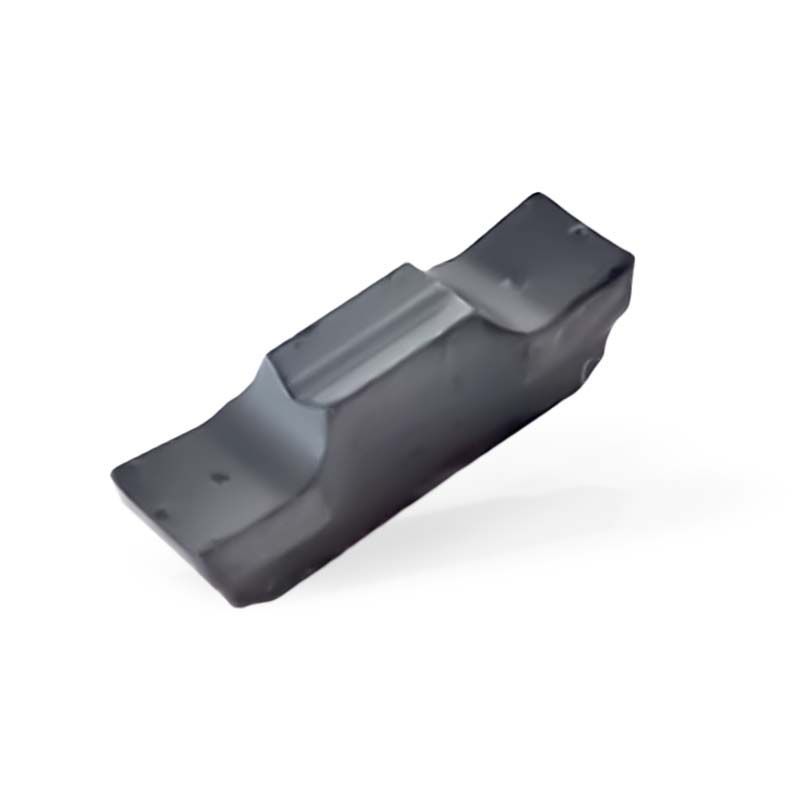

Твердосплавные пластины серии GEPI — это высокоточный многофункциональный инструмент для станков с ЧПУ. На сайте «Osnasteel» представлены прецизионные пластины GEPI, которые кардинально меняют подход к токарной обработке. Их главная техническая особенность — способность не только прорезать радиальные канавки, но и выполнять полноценное продольное и профильное точение. Один такой резец способен заменить сразу два стандартных инструмента, значительно экономя места в револьверной голове и сокращая время цикла.
Критерии выбора пластин GEPI
МНОГОФУНКЦИОНАЛЬНОСТЬ (КАНАВКА + ТОЧЕНИЕ)
Пластины GEPI предназначены для комбинированной обработки. Вы можете врезаться в деталь на нужную глубину (радиальная подача), а затем пустить резец вбок вдоль оси вращения (продольная подача), расширяя канавку до любого размера или вытачивая сложный фасонный профиль.
ГЕОМЕТРИЯ (ДВУСТОРОННЯЯ СКРУЧЕННОСТЬ)
Пластина имеет две рабочие кромки и специальную "скрученную" (перекрестную) форму тела. Эта хитрая геометрия нужна для того, чтобы при продольном точении (движении вбок) нерабочая нижняя кромка не терлась о стенки детали и не повреждала обработанную поверхность.
ПРЕЦИЗИОННАЯ ШЛИФОВКА КРОМКИ
Индекс «I» в таких пластинах часто означает высокую точность изготовления (шлифовку). Острая кромка аккуратно срезает металл, предотвращая отжатие детали. Это гарантирует получение идеальной, практически зеркальной шероховатости на стенках и дне канавки.
ШИРИНА И РАДИУС ВЕРШИНЫ
Пластины GEPI выпускаются в диапазоне ширин от 1.0 до 3.0+ мм с различными радиусами скругления углов. Для вытачивания сложных плавных контуров и сверхпрочных галтелей используют пластины с "полным радиусом" (круглым носом), которые равномерно распределяют нагрузку.
УНИВЕРСАЛЬНЫЙ СТРУЖКОЛОМ
Так как инструмент работает в двух направлениях, его стружколом имеет сложную 3D-форму. При радиальном врезании он скручивает стружку "часовой пружиной", выводя ее из паза. А при продольном точении он ломает стружку на короткие сегменты, как обычный токарный резец.
ПОДБОР ДЕРЖАВОК И ЖЕСТКОСТЬ
Поскольку пластина испытывает серьезные боковые нагрузки при точении, она устанавливается в специальные жесткие державки (например, серии GEHR/GEHL). Посадочное место имеет надежные упоры, которые блокируют инструмент и не дают ему сместиться во время движения вдоль детали.
ТВЕРДЫЕ СПЛАВЫ И ПОКРЫТИЯ
Пластины изготавливаются из мелкозернистого твердого сплава. Для обработки углеродистой, нержавеющей стали и жаропрочных сплавов наносятся тонкие и гладкие PVD-покрытия. Также существуют отполированные версии без покрытия для высокоточного профилирования алюминия и меди.
АЛГОРИТМ РАБОТЫ (РЕЖИМЫ РЕЗАНИЯ)
Золотое правило многофункционального точения: после радиального врезания (вглубь) резец необходимо отвести назад на 0.1 мм для сброса давления и излома стружки, и только потом начинать продольную подачу (вбок). Это спасает вершину пластины от мгновенного скалывания.
