Пластины отрезные HFPR / HFPL
Торцевые канавочные пластины HFPL и HFPR: технический обзор и применение

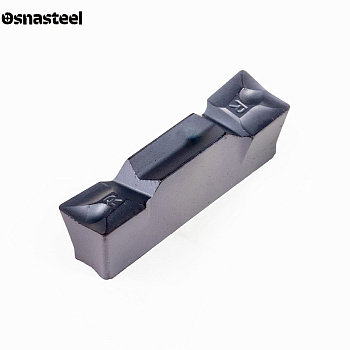

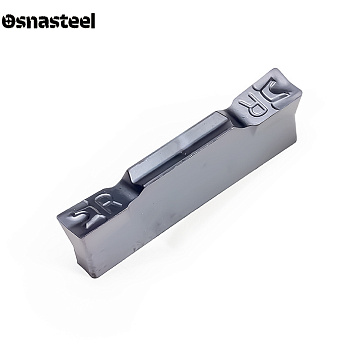

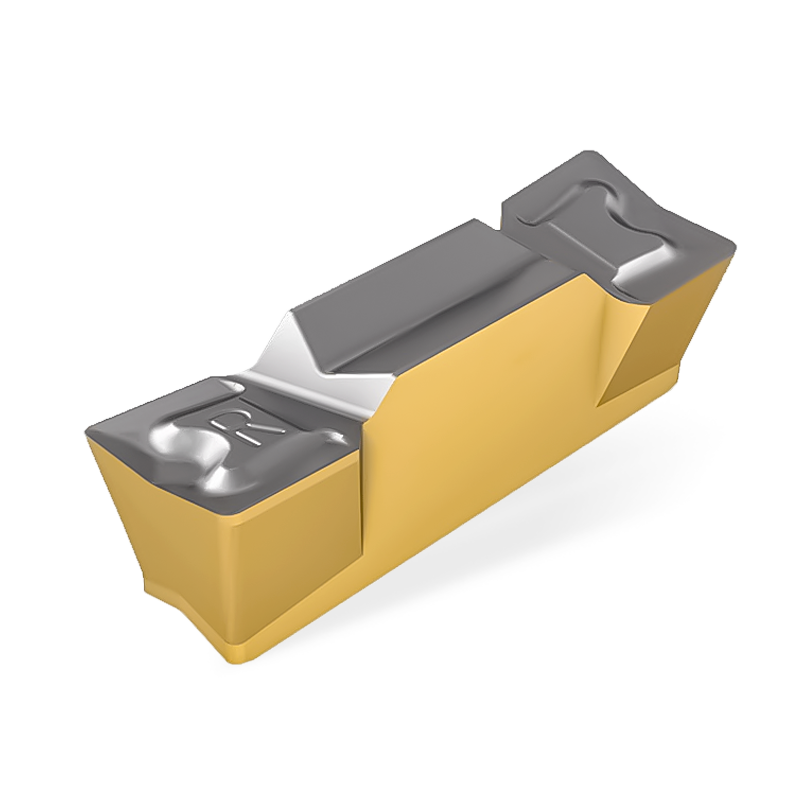

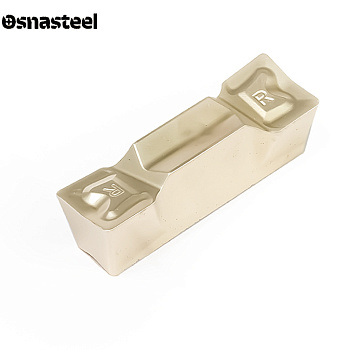

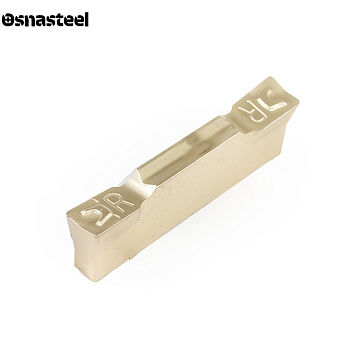

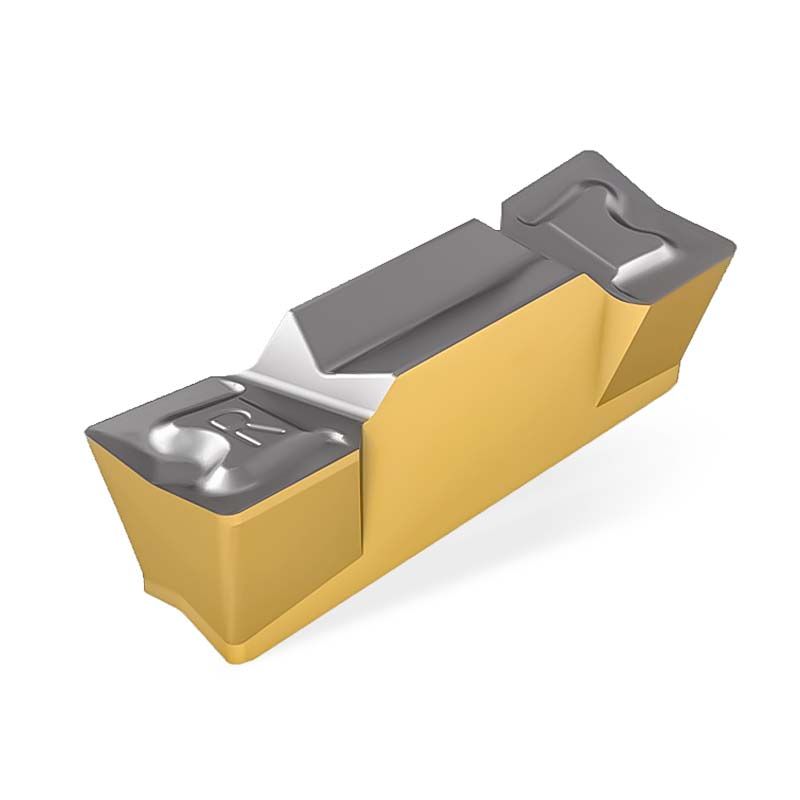

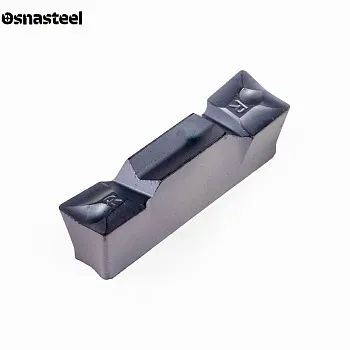

Твердосплавные пластины серии HFPL (левые) и HFPR (правые) — это узкоспециализированный парный инструмент, разработанный исключительно для вытачивания глубоких торцевых канавок и торцевого точения на станках с ЧПУ. На сайте «Osnasteel» представлен широкий ассортимент двусторонних торцевых пластин. В отличие от наружных резцов, этот инструмент врезается в деталь вдоль оси ее вращения (по оси Z). Сложная дугообразная геометрия позволяет пластине погружаться в кольцевой паз без трения о стенки, гарантируя стабильную работу и превосходное качество поверхности.
Критерии выбора пластин HFPL / HFPR
ЛЕВОЕ (L) И ПРАВОЕ (R) ИСПОЛНЕНИЕ
Пластины являются зеркальным отражением друг друга. Выбор между HFPL и HFPR зависит не от детали, а от конфигурации вашего станка. Исполнение строго подбирается под тип торцевой державки, расположение инструмента в револьверной голове (прямое или перевернутое) и направление вращения шпинделя (M03 или M04).
СПЕЦИАЛЬНАЯ ДУГООБРАЗНАЯ ФОРМА
При взгляде сверху пластина имеет выраженный изгиб. Это важнейшее инженерное решение: корпус пластины геометрически повторяет кривизну вытачиваемого кольцевого паза. Именно благодаря дугообразной форме резец свободно проникает в торец, не заклинивая и не царапая внутреннюю и наружную стенки детали.
ОГРАНИЧЕНИЕ ПО ДИАМЕТРАМ (Dmin и Dmax)
Это самое строгое правило торцевой обработки! Из-за фиксированной кривизны каждая пластина (и державка) рассчитана на узкий диапазон диаметров (например, строго от 55 до 75 мм). Попытка прорезать канавку меньшего или большего диаметра неминуемо приведет к сильному трению, заклиниванию и поломке инструмента.
МНОГОФУНКЦИОНАЛЬНОСТЬ В ТОРЦЕ
Инструмент умеет работать в двух направлениях. Вы врезаетесь в торец заготовки (осевая подача по Z), а затем можете сместить резец радиально — вверх или вниз к центру (подача по оси X). Это позволяет одним резцом расширять канавку под уплотнительные кольца или вытачивать сложный фасонный профиль торца.
ДВУСТОРОННЯЯ КОНСТРУКЦИЯ (ЗАЩИТА КРОМКИ)
Пластины предоставляют две полноценные рабочие кромки. Корпус имеет сложную пространственную форму: при поперечном перемещении (расширении канавки) нижняя, нерабочая кромка надежно скрыта в теле державки. Она не контактирует с металлом и остается полностью целой до момента переворота.
ЭКСТРЕМАЛЬНЫЙ ОТВОД СТРУЖКИ
В торцевой канавке стружка зажата с двух сторон (образуется «ловушка»). Стружколом HFPL/HFPR спроектирован с агрессивной геометрией: он принудительно скручивает стружку в плотную узкую спираль и выталкивает ее наружу. Это спасает инструмент от пакетирования горячей стружки в пазу.
ТВЕРДЫЕ СПЛАВЫ И ОХЛАЖДЕНИЕ
Торцевое точение сопровождается плохим отводом тепла и сильными вибрациями. Для пластин применяются особо вязкие (ударопрочные) твердые сплавы с износостойким PVD-покрытием. Обязательным условием является подача охлаждающей жидкости (СОЖ) под высоким давлением прямо в зону резания.
ПРАВИЛЬНЫЙ АЛГОРИТМ ТОЧЕНИЯ (ОТВОД)
Для предотвращения сколов соблюдайте алгоритм ЧПУ: после осевого врезания на заданную глубину (по оси Z) обязательно отведите резец назад на 0.1 мм. Это сломает стружку и снимет избыточное напряжение с твердосплавной кромки. Только после этого включайте поперечную подачу (по оси X).
