Угловые канавочные пластины T20: технический обзор и применение

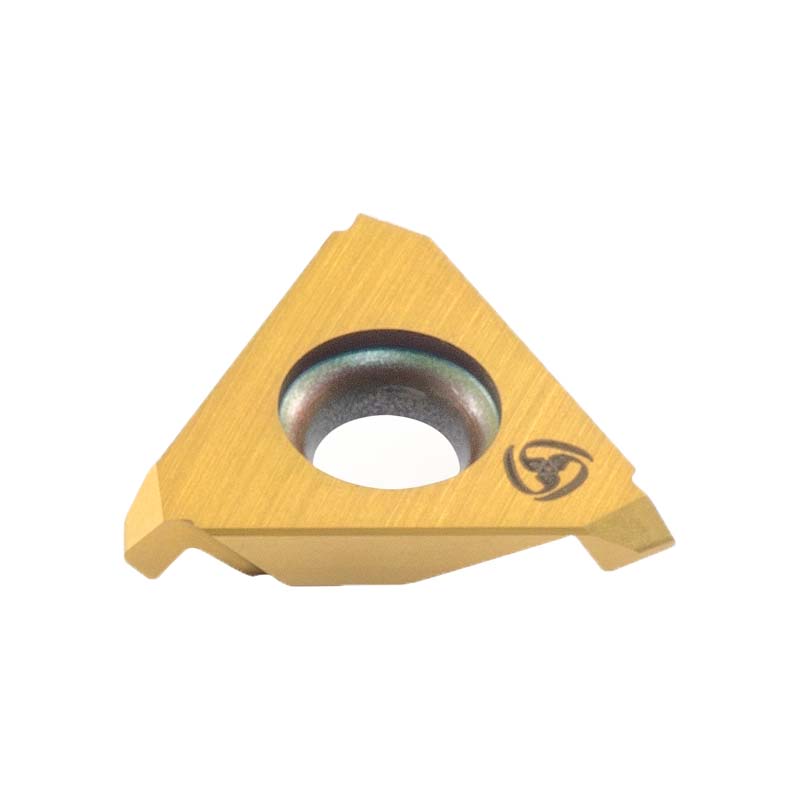

Твердосплавные канавочные пластины серии T20 с расположенной под углом режущей головкой — это специализированный инструмент для прорезания наклонных и труднодоступных канавок, обработки галтелей, выточек под выход шлифовального круга и поднутрений на токарных станках с ЧПУ. В каталоге «Osnasteel» представлены угловые пластины T20 для работы по сталям, нержавеющим сплавам и чугунам. Специфическая геометрия с угловым разворотом рабочей части (обычно под 45°) позволяет подводить режущую кромку вплотную к торцам, высоким уступам и буртам ступенчатых валов, куда невозможно подобраться прямым радиальным резцом без риска столкновения державки с деталью.
Критерии выбора угловых канавочных пластин T20
УГЛОВАЯ ГЕОМЕТРИЯ И ДОСТУП К БУРТАМ
Рабочая режущая часть пластины T20 развернута под углом относительно базового корпуса. Такая компоновка обеспечивает свободный геометрический доступ в угол между цилиндрической шейкой и вертикальным торцом детали, позволяя прорезать разгрузочные канавки и поднутрения за один установ без переворота заготовки.
ВЫТОЧКИ ПОД ШЛИФОВАНИЕ И РЕЗЬБОВЫЕ СБЕГИ
Основная сфера применения пластин T20 — формирование угловых канавок для выхода шлифовального круга (по ГОСТ / DIN) и резьбовых канавок в упор к заплечику. Инструмент одновременно подрезает галтель на дне перехода и зачищает прилегающий торец, снимая концентраторы напряжений на ответственных ступенчатых валах.
ПРАВОЕ И ЛЕВОЕ ИСПОЛНЕНИЕ (R / L)
Из-за асимметричного наклона режущей головки пластины серии T20 строго делятся на правые (R) и левые (L). Направление выбирается исходя из того, с какой стороны от бурта необходимо сформировать канавку и в какую сторону (от патрона или к патрону) направлена векторная траектория врезания.
ЖЕСТКОЕ БАЗИРОВАНИЕ В ГНЕЗДЕ T20
Врезание под углом создает сложную комбинацию радиальных и осевых сил резания, стремящихся провернуть пластину. Точный профиль посадочного места габарита T20 с надежным прижимом фиксирует пластину по опорным базовым поверхностям, полностью исключая боковой люфт и смещение вершины под нагрузкой.
ШИРИНА ПАЗА И ПРОФИЛЬ ВЕРШИНЫ (W, R)
Пластины выпускаются с различной шириной режущей кромки (обычно от 1.5 до 4.0 мм) как с плоской вершиной и угловыми радиусами, так и с полным радиусом (Full Radius). Радиусные версии идеальны для плавного профильного растачивания галтелей и снятия усталостных напряжений в углах нагруженных деталей.
КОНТРОЛЬ И ЭВАКУАЦИЯ СТРУЖКИ ИЗ УГЛА
При угловом врезании в закрытый уступ отвод стружки затруднен стенками детали. Интегрированный стружколом на передней поверхности пластин T20 принудительно завивает и направляет стружку в сторону от обработанного торца и шейки вала, предотвращая ее пакетирование и образование задиров на чистовых базах.
ТВЕРДЫЕ СПЛАВЫ И ПОКРЫТИЯ (PVD / CVD)
Угловая шейка пластины работает на изгиб, поэтому для серии T20 применяются прочные мелкозернистые твердые сплавы с высокой трещиностойкостью. Износостойкое многослойное PVD-покрытие препятствует налипанию металла и выкрашиванию кромки при обработке легированных сталей (группа P), нержавеек (M) и жаропрочных сплавов (S).
РЕЖИМЫ РЕЗАНИЯ И ПРОГРАММИРОВАНИЕ ЧПУ
Врезание в угол выполняется по синхронной интерполяции двух осей (X и Z) под углом наклона пластины (например, 45°) с подачей (f) в пределах 0.04–0.12 мм/об. При расточке широкого поднутрения вразбежку перед боковым смещением обязательно программируется микроотвод резца на 0.1 мм под непрерывной подачей СОЖ в зону резания.
