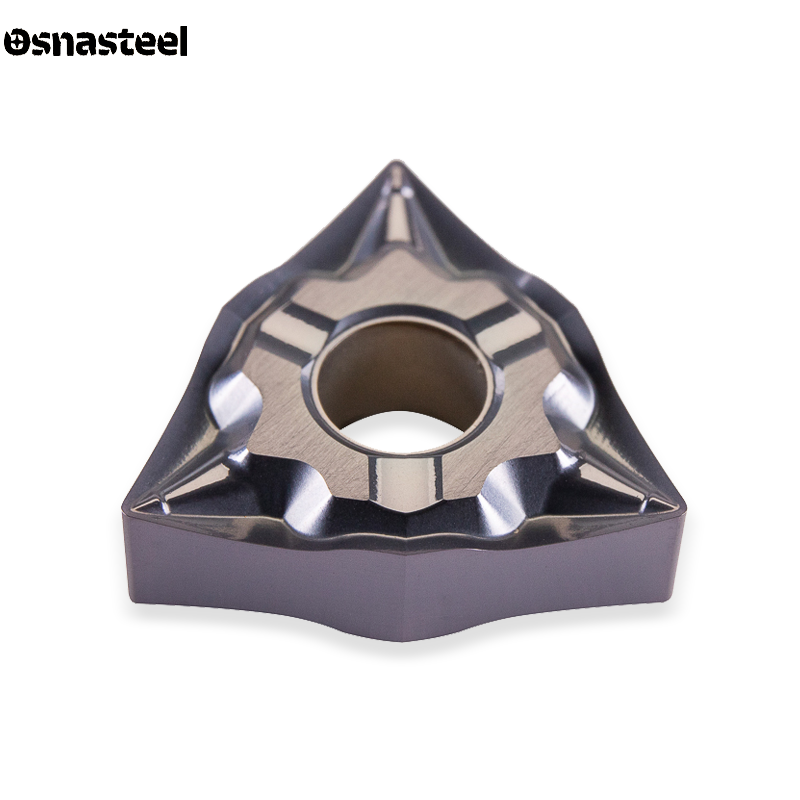

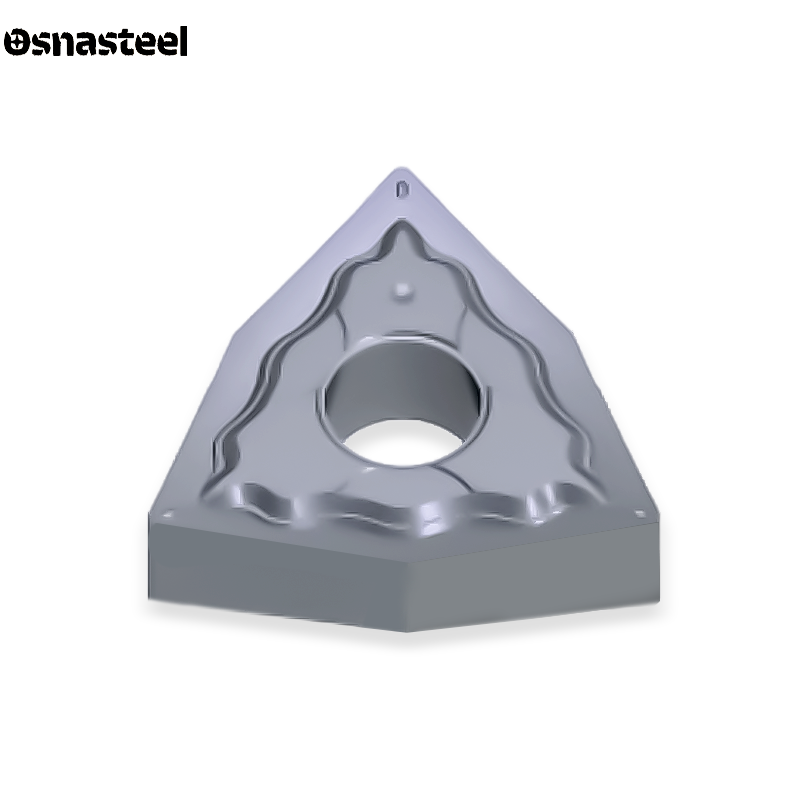

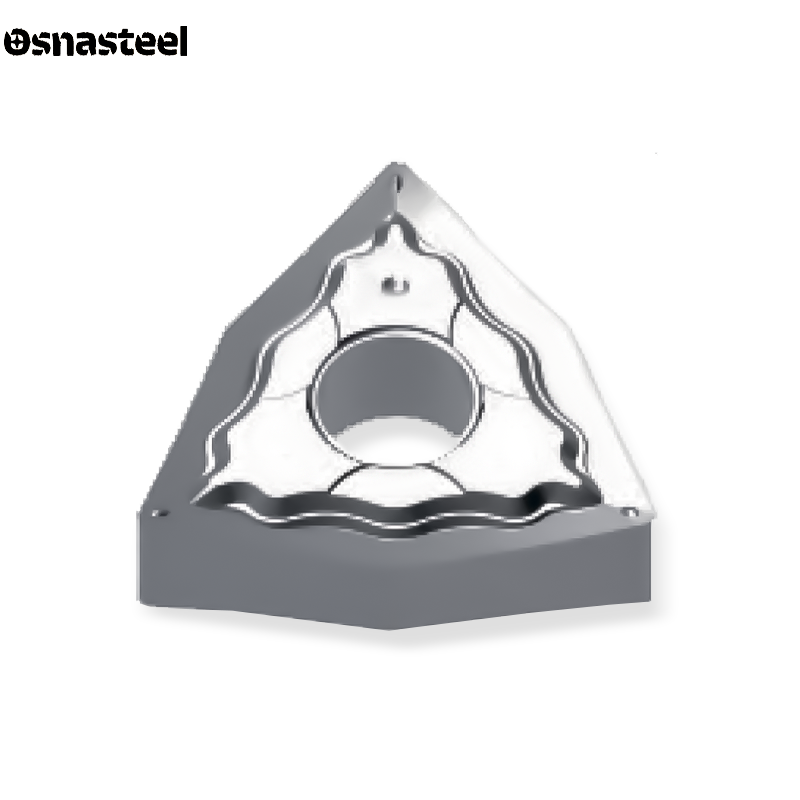

Токарные пластины WNGG — это прецизионный инструмент в форме ломаного треугольника (тригона) с углом при вершине 80°. На сайте «Osnasteel» представлены высокоточные шлифованные пластины WNGG для станков с ЧПУ. Этот инструмент объединяет прочность вершины (как у классического ромба) и непревзойденную экономичность: двусторонняя конструкция дает 6 острых рабочих кромок. Это идеальное решение для финишного продольного точения и подрезки торцов деталей из алюминия, латуни, нержавеющей стали и титана.
Аббревиатура WNGG по стандарту ISO означает: W — форма тригона (угол 80°); N — двусторонняя пластина (задний угол 0°); G — высокая точность изготовления (шлифованная кромка); G — стружколом на обеих сторонах и отверстие. Инструмент предоставляет по 3 кромки сверху и снизу (всего 6).
Форма W позволяет одним резцом выполнять и продольное точение вала, и подрезку торца детали. Угол 80° делает вершину крепче, чем у обычных треугольников (60°). Шлифованная кромка легко срезает минимальные припуски, не отжимая заготовку и оставляя гладкую поверхность.
Популярные пластины WNMG — прессованные и слегка скругленные для черновой и получистовой работы. Пластины WNGG проходят дополнительную алмазную шлифовку контура. Кромка становится острее бритвы, что критически важно для финишной обработки вязких и цветных металлов.
Так как пластина не имеет собственного заднего угла (база 0°), державка сама задает наклон для правильного резания. Фиксация осуществляется максимально жестко: прихватом сверху или рычагом. Самые востребованные державки для этого типа: MWLNR/L и PWLNR/L.
Для точных работ, проточки нежестких деталей и снятия минимального слоя металла используют радиус 0.4 мм. Если требуется чуть более высокая подача для ускорения финишного прохода, отличным выбором станет радиус 0.8 мм.
Для работы с алюминием, медью и пластиками (группа N) применяют пластины без покрытия с идеальной зеркальной полировкой передней грани. Для финишного точения нержавеющих сталей (M) и жаропрочных сплавов (S) используют сплавы с ультратонкими гладкими покрытиями (PVD).
Самый распространенный габарит для токарных станков — 08-й. Маркировки WNGG 080404 и WNGG 080408 означают, что длина режущей кромки составляет 8.7 мм, а толщина пластины — 4.76 мм. Этого размера с запасом хватает для любых чистовых операций.
Инструмент рассчитан на легкие режимы резания. Рекомендуемая глубина (ap) варьируется от 0.1 до 1.5 мм. Подача (f) назначается небольшой — от 0.05 до 0.25 мм/об. Острая шлифованная кромка чувствительна к перегрузкам, поэтому точение с ударом недопустимо.
Мы предлагаем прецизионные двусторонние пластины WNGG для экономичной и высокоточной финишной обработки на станках с ЧПУ. Используйте фильтры нашего каталога для быстрого подбора инструмента по радиусу (0.4 или 0.8) и обрабатываемому материалу (включая полированные для алюминия). Технические специалисты Osnasteel всегда готовы помочь с выбором надежных державок (MWLNR, PWLNR) и проконсультировать по режимам для идеального точения.
