Токарные пластины WNMA
Токарные пластины WNMA: технический обзор и особенности применения

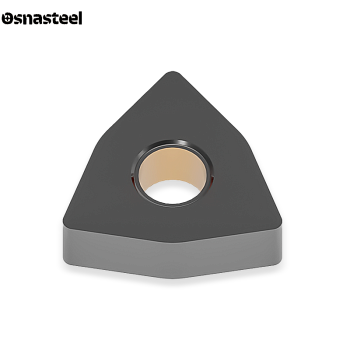

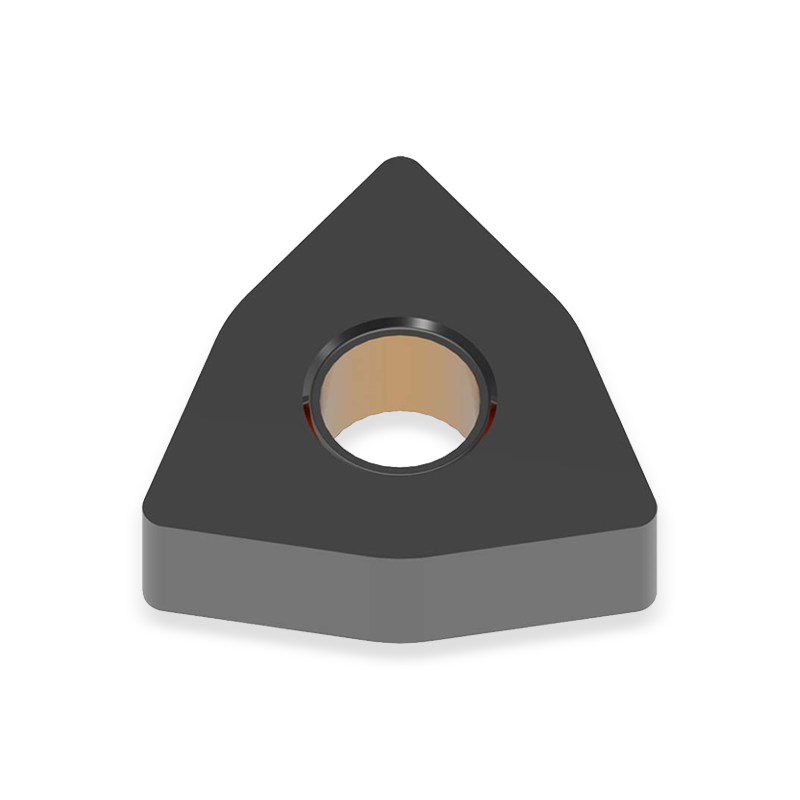

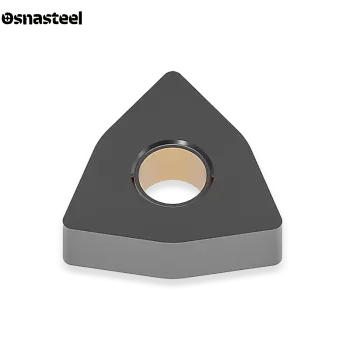

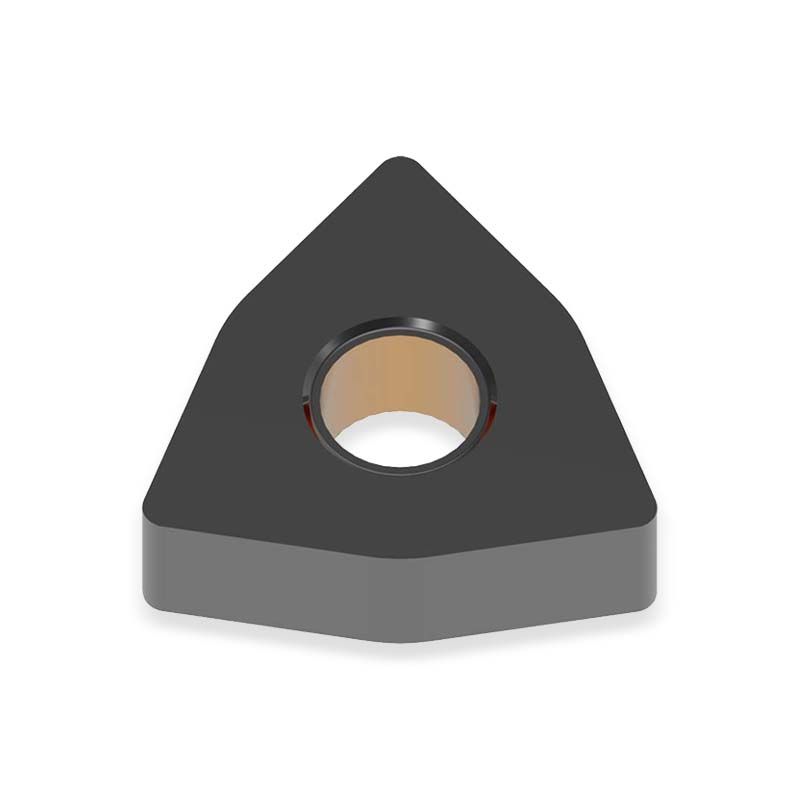

Токарные пластины WNMA — это сверхпрочный инструмент в форме ломаного треугольника (тригона), главная отличительная черта которого — абсолютно плоская передняя поверхность без стружколома. На сайте «Osnasteel» представлены надежные двусторонние пластины WNMA для станков с ЧПУ. Этот инструмент сочетает в себе увеличенную прочность вершины (угол 80°) и наличие сразу 6 рабочих кромок. Отсутствие выемок на поверхности делает кромку монолитной, что идеально подходит для жесткой черновой обдирки, работы с ударом и точения чугунных деталей.
Критерии выбора пластин WNMA
ГЕОМЕТРИЯ (ГЛАДКИЙ ТРИГОН 80°)
Аббревиатура WNMA по стандарту ISO означает: W — форма тригона (угол 80°); N — двусторонняя пластина (задний угол 0°); M — стандартный класс точности; A — плоская поверхность без стружколома. Благодаря форме ломаного треугольника, вы получаете 6 крепких рабочих кромок.
НАЗНАЧЕНИЕ: ЧУГУН И ТЯЖЕЛАЯ ОБДИРКА
Пластины WNMA ставят на те операции, где стандартный инструмент не выдерживает нагрузок и ломается. Они превосходно справляются с неравномерными припусками, коркой и прерывистым резанием. Идеальны для обработки чугуна, так как его хрупкая стружка не требует завивания стружколомом.
ОТЛИЧИЕ ОТ TNMA (УГОЛ ПРИ ВЕРШИНЕ)
Обычный треугольник TNMA имеет угол 60°, который может скалываться при сильных ударах. Тригон WNMA имеет расширенный угол 80°, что делает его вершину гораздо массивнее и крепче, при этом сохраняя те же 6 рабочих кромок. Это дает больше уверенности при черновой обдирке.
ПОДБОР ДЕРЖАВКИ И РЕЗЦА
Пластина является негативной, поэтому нужный угол резания задает посадочное место державки. Требуется максимально жесткая фиксация инструмента: мощным прихватом сверху или рычагом. Самые востребованные резцы для наружного точения: MWLNR/L и PWLNR/L.
ВЫБОР РАДИУСА ПРИ ВЕРШИНЕ (r)
Для тяжелых условий мелкие радиусы не используют. Самые популярные варианты — 0.8 мм и 1.2 мм. Крупный радиус в сочетании с плоской поверхностью (без ослабляющих канавок) делает вершину практически монолитной и неуязвимой к сколам.
ОТСУТСТВИЕ СТРУЖКОЛОМА (ВАЖНЫЙ НЮАНС)
Из-за гладкой верхней грани при точении пластичных сталей стружка будет сходить длинной "лентой", рискуя намотаться на деталь. Поэтому пластины WNMA применяют либо по хрупким материалам (чугун), либо на огромных подачах, где толстая стружка ломается от собственного веса.
ТВЕРДЫЕ СПЛАВЫ И ПОКРЫТИЯ
Основная стихия таких пластин — чугун (группа K) и тяжелая черновая сталь (группа P). Их производят из наиболее жестких марок твердого сплава с нанесением толстого многослойного покрытия (CVD), которое выдерживает экстремальные температуры и сильное трение.
РЕЖИМЫ РЕЗАНИЯ: ПОДАЧА И ГЛУБИНА (ap, f)
Инструмент рассчитан на агрессивный съем большого объема металла. Рекомендуемая глубина резания (ap) варьируется от 1.5 до 6.0 мм за один проход. Подача (f) назначается высокой — от 0.25 до 0.60 мм/об. Для работы на таких режимах требуется мощный и жесткий станок.
