Токарные пластины SNGG
Токарные пластины SNGG: технический обзор и особенности применения

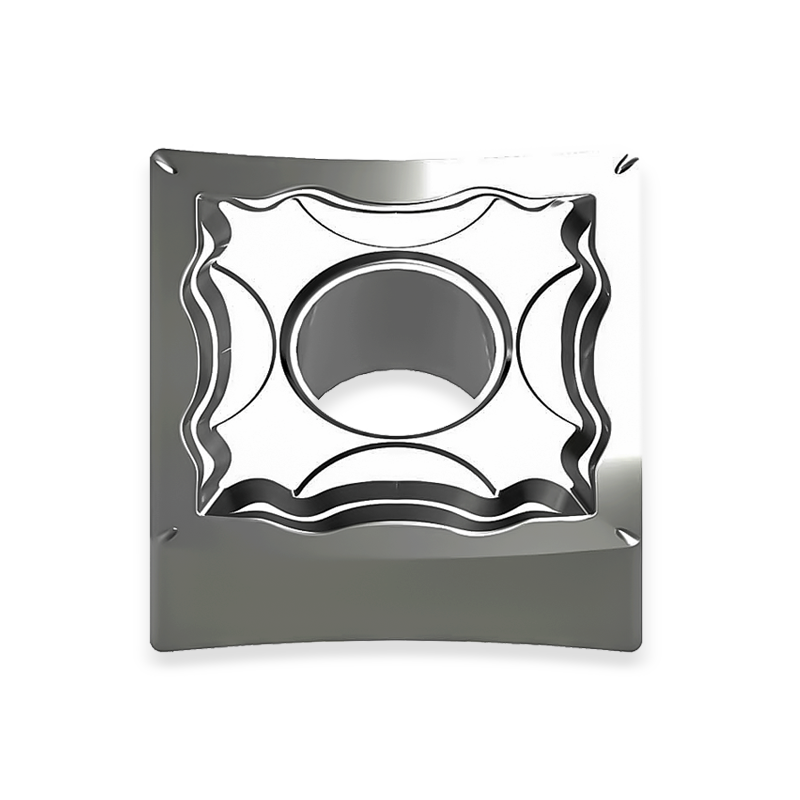

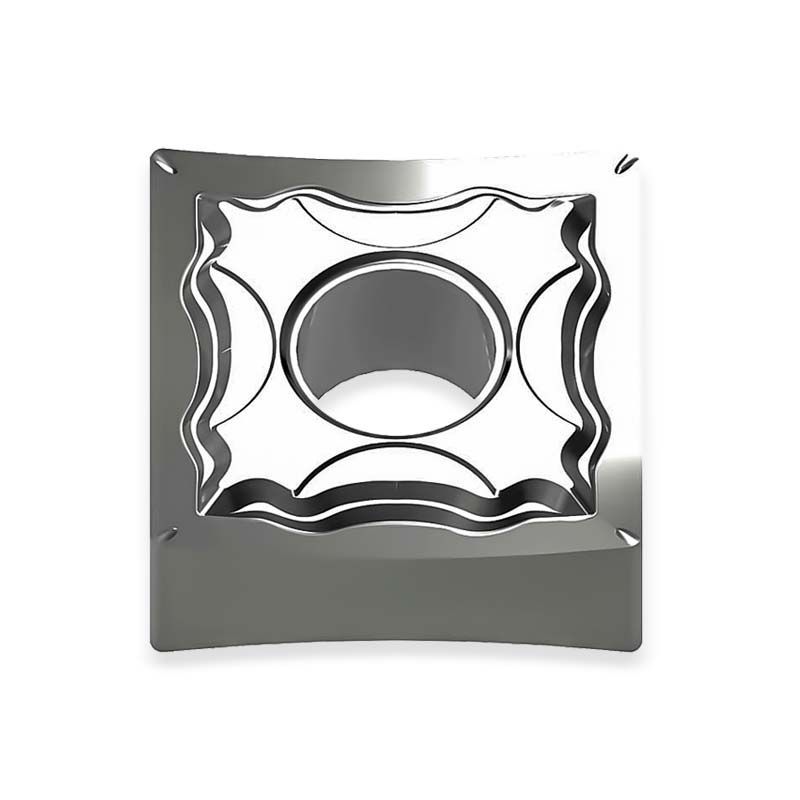

Токарные пластины SNGG — это прецизионные двусторонние пластины квадратной формы, созданные для точной чистовой обработки. На сайте «Osnasteel» представлены шлифованные пластины SNGG для токарных станков с ЧПУ. Главное достоинство этого инструмента — наличие сразу 8 острых рабочих кромок. Благодаря этому вы получаете идеальное качество обработанной поверхности (как у позитивных пластин) и максимальную экономическую выгоду от использования каждой пластины.
Критерии выбора пластин SNGG
ГЕОМЕТРИЯ (ДВУСТОРОННИЙ КВАДРАТ)
Аббревиатура SNGG по стандарту ISO означает: S — квадрат (угол 90°); N — двусторонняя пластина (задний угол 0°); G — высокая точность изготовления (прецизионная шлифовка); G — стружколом и крепежное отверстие. Вы получаете 4 кромки сверху и 4 кромки снизу.
НАЗНАЧЕНИЕ: ТОЧНАЯ ЧИСТОВАЯ ОБРАБОТКА
Основная задача пластин SNGG — финишные проходы при наружном точении, снятие фасок и подрезка торцов детали. Острая шлифованная кромка аккуратно срезает металл, не «отжимая» деталь, что позволяет работать с тонкими валами и получать зеркальную поверхность.
ПОДБОР ДЕРЖАВКИ И РЕЗЦА
Так как пластина двусторонняя (без собственного заднего угла), для работы необходима державка, которая наклоняет пластину вниз. Чаще всего используются надежные системы крепления рычагом или прихватом сверху. Самые популярные державки: PSBNR/L и MSKNR/L.
ВЫБОР РАДИУСА ПРИ ВЕРШИНЕ (r)
Для точных работ выбирают радиус 0.4 мм — он позволяет снимать минимальный слой металла и получать отличную шероховатость. Для более высоких подач и стандартного чистового точения отлично подходит радиус 0.8 мм.
ОСТРАЯ ШЛИФОВАННАЯ КРОМКА
В отличие от обычных черновых пластин, кромка SNGG проходит дополнительную шлифовку. Она легко врезается в вязкие материалы, не давая стружке налипать на резец. Это особенно важно при финишной обработке, когда малейший нарост на пластине портит размер детали.
ТВЕРДЫЕ СПЛАВЫ И ПОКРЫТИЯ
Для чистовой обработки нержавеющих сталей, титана и вязких сплавов применяются пластины с тонкими гладкими покрытиями (PVD). Для работы по обычным сталям используются твердые сплавы, специально подобранные для работы на высоких скоростях и защиты от износа.
РАСШИФРОВКА ТИПОРАЗМЕРА (120404, 120408)

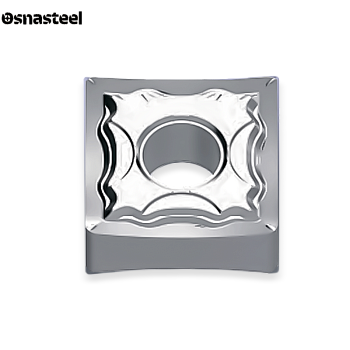

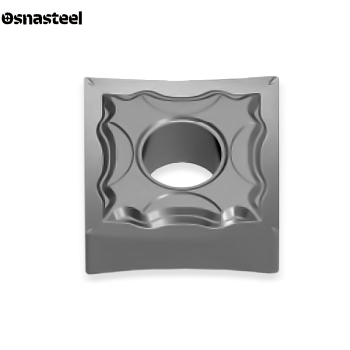

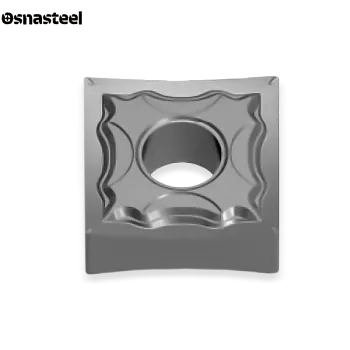

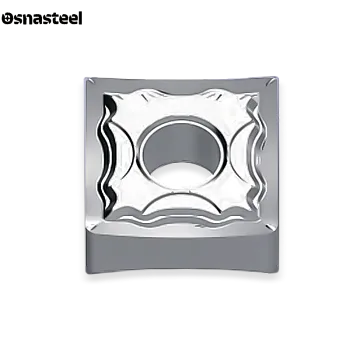

Самый ходовой и популярный габарит для токарных станков — 12-й. Маркировки SNGG 120404 и SNGG 120408 означают, что длина стороны квадрата составляет 12.7 мм, а толщина пластины — 4.76 мм. Этого размера достаточно для большинства чистовых операций.
РЕЖИМЫ РЕЗАНИЯ: ПОДАЧА И ГЛУБИНА (ap, f)
Инструмент создан для снятия малых припусков. Рекомендуемая глубина резания (ap) составляет от 0.1 до 1.5 мм. Подача (f) назначается небольшой — от 0.05 до 0.25 мм/об. Острая кромка не предназначена для черновой обдирки или точения деталей с сильным ударом.
