Токарные пластины KNUX
Токарные пластины KNUX: технический обзор и особенности применения

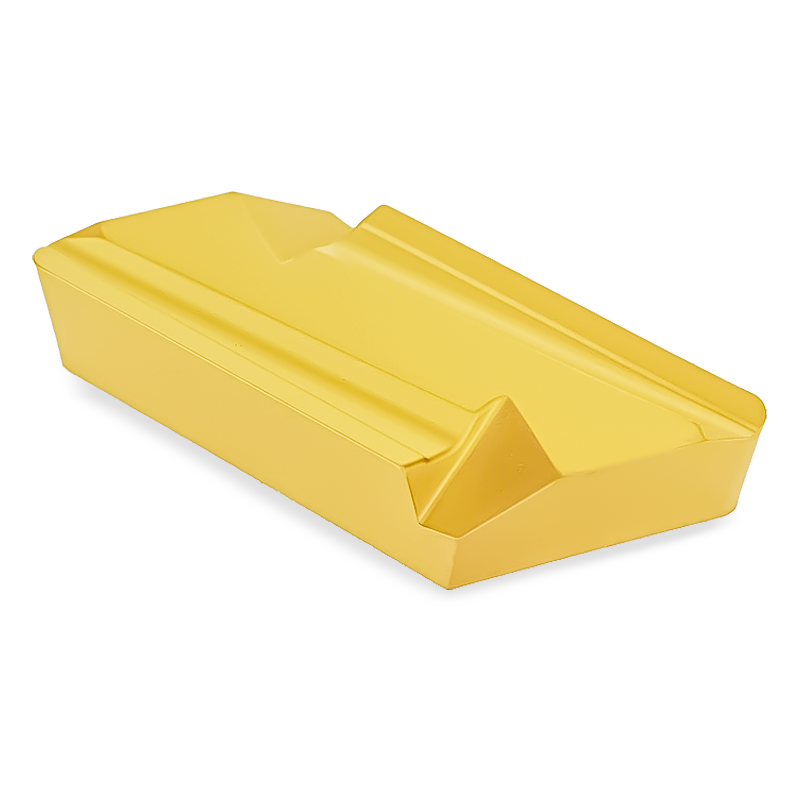

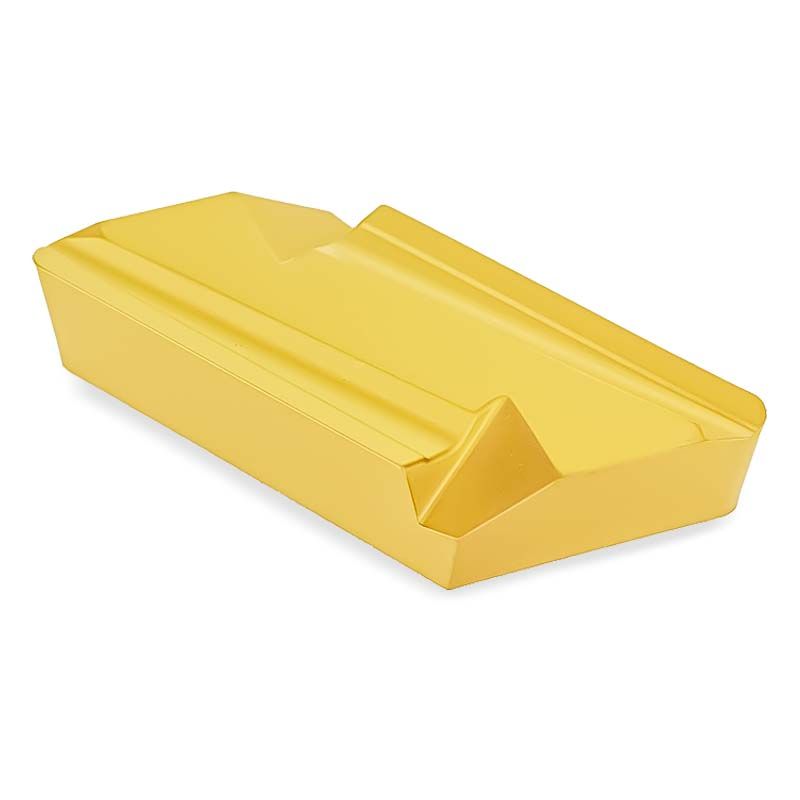

Токарные пластины KNUX — это легендарный высокопроизводительный инструмент в форме параллелограмма, снискавший популярность благодаря уникальному сочетанию прочности и режущих свойств. На сайте «Osnasteel» представлены пластины KNUX для многонаправленного точения на станках с ЧПУ. Благодаря специфической геометрии, эти пластины обеспечивают превосходный контроль стружки, способны работать с высокими подачами и идеально подходят для продольного и профильного точения деталей сложной формы.
Критерии выбора пластин KNUX
ГЕОМЕТРИЯ (ПАРАЛЛЕЛОГРАММ 55°)
Маркировка KNUX расшифровывается как: K — параллелограмм с углом 55°; N — негативный задний угол (0°); U — средний класс допуска; X — специальное исполнение. Важная особенность: пластины имеют выраженную направленность и делятся на правые (R) и левые (L) в зависимости от направления точения.
НАЗНАЧЕНИЕ: ПРОФИЛЬНОЕ И ПРОДОЛЬНОЕ ТОЧЕНИЕ
Инструмент создан для тяжелых условий получистовой и черновой обработки. Форма параллелограмма обеспечивает исключительную жесткость кромки. KNUX превосходно справляется с многонаправленным профильным точением, подрезкой торцов и продольным точением длинных валов.
ПОДБОР ДЕРЖАВКИ И РЕЗЦА
Ввиду уникальной формы профиля посадки, пластины требуют специализированных державок. Самый распространенный метод фиксации — мощным прихватом сверху (система C). Наиболее популярные маркировки резцов для данного типа пластин: CKJNR (для правых) и CKJNL (для левых пластин).
ВЫБОР РАДИУСА ПРИ ВЕРШИНЕ (r)
У пластин KNUX своя историческая маркировка радиусов. Самые востребованные варианты: 05 (соответствует радиусу 0.5 мм для получистовых проходов и точного профилирования) и 10 (соответствует радиусу 1.0 мм для интенсивной обработки с большими подачами и ударными нагрузками).
ОСОБЕННОСТИ СТРУЖКОЛОМА И КОНСТРУКЦИИ
Несмотря на негативную (0°) базу, передняя поверхность KNUX имеет ярко выраженную позитивную геометрию стружколома (часто с маркировкой типа 11). Это обеспечивает очень легкое врезание в металл, снижает нагрузку на шпиндель станка и гарантирует надежное ломание стружки.
ТВЕРДЫЕ СПЛАВЫ И ПОКРЫТИЯ
Традиционная сфера применения — конструкционные и легированные стали (группа P), а также чугуны (K). Пластины выпускаются из жестких марок твердого сплава с многослойными износостойкими CVD-покрытиями, способными выдерживать высокие температуры при интенсивном съеме стружки.
РАСШИФРОВКА ТИПОРАЗМЕРА (160405R, 160410L)

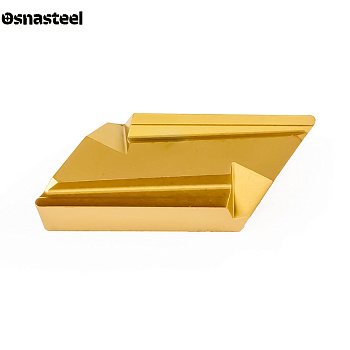

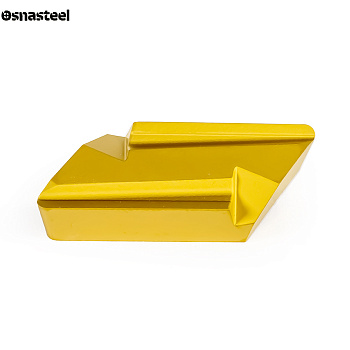

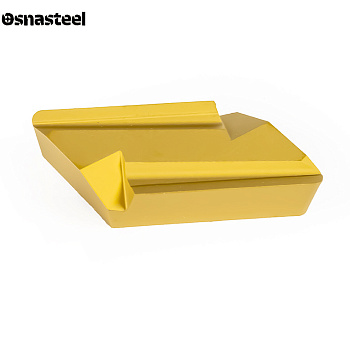

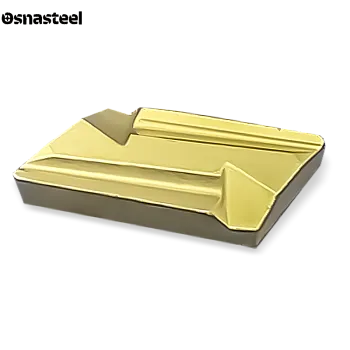

Стандартный и самый ходовой габарит — 16-й. Основные типоразмеры в каталогах: KNUX 160405R / L и KNUX 160410R / L (длина режущей кромки составляет 16 мм, а массивная толщина 4.76 мм обеспечивает отличную стойкость к излому при вибрациях).
РЕЖИМЫ РЕЗАНИЯ: ПОДАЧА И ГЛУБИНА (ap, f)
Инструмент спроектирован для высокой производительности. Рекомендуемая глубина резания (ap) варьируется от 1.0 до 5.0 мм. Подача (f) может составлять от 0.15 до 0.50 мм/об. Режимы следует корректировать в зависимости от жесткости СПИД и обрабатываемого материала.
