Токарные пластины TNMA
Токарные пластины TNMA: технический обзор и особенности применения

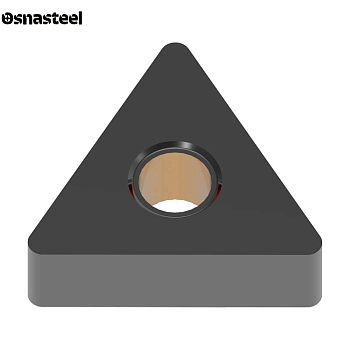

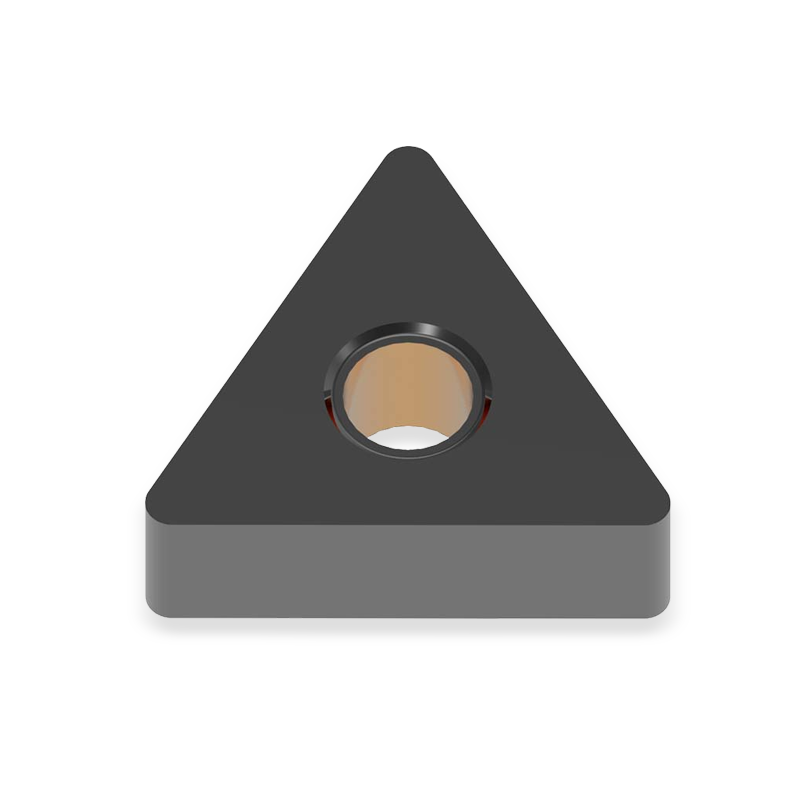

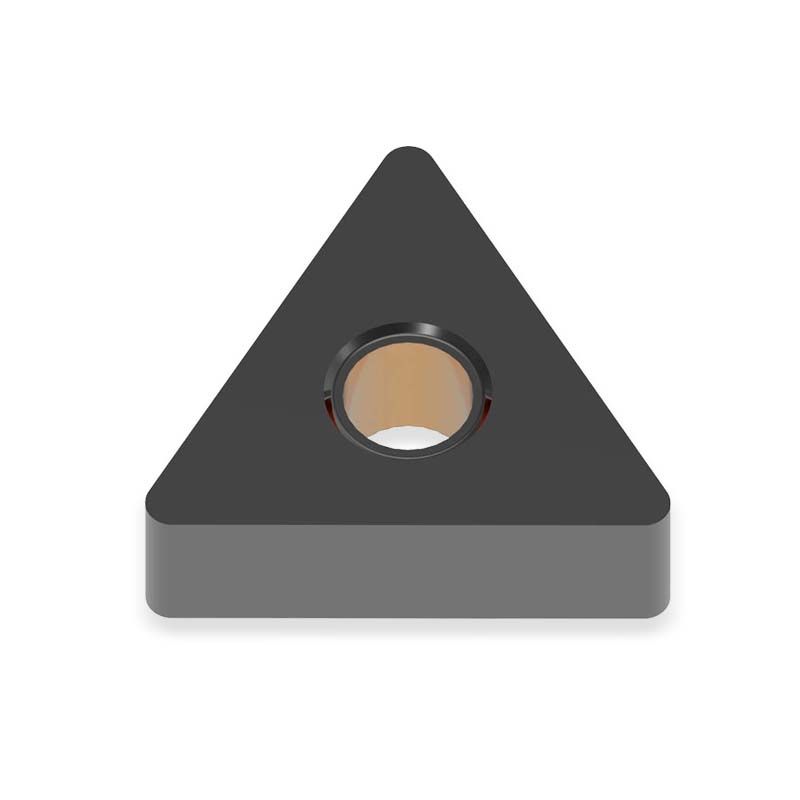

Токарные пластины TNMA — это сверхпрочный двусторонний инструмент треугольной формы (угол 60°), главная особенность которого — абсолютно плоская передняя поверхность без канавок стружколома. На сайте «Osnasteel» представлены надежные пластины TNMA для работы в тяжелых условиях. В отличие от квадрата (SNMA), треугольная форма дает больше свободы для подрезки торцов. Отсутствие выемок делает кромку монолитной, что идеально подходит для жесткой черновой обдирки, точения с ударом по корке и высокопроизводительной обработки чугуна.
Критерии выбора пластин TNMA
ГЕОМЕТРИЯ (ГЛАДКИЙ ТРЕУГОЛЬНИК)
Аббревиатура TNMA по стандарту ISO означает: T — форма треугольника (60°); N — двусторонняя пластина (задний угол 0°); M — стандартный класс точности; A — плоская поверхность без стружколома. Треугольная база дает вам 6 полноценных, очень крепких рабочих кромок.
НАЗНАЧЕНИЕ: ЧУГУН И ТЯЖЕЛАЯ ОБДИРКА
Эти пластины используют там, где обычный инструмент трескается от нагрузок. Они превосходно справляются с неравномерными припусками и прерывистым резанием. Идеальны для точения чугуна: его стружка крошится сама и не требует специального стружколома для завивания.
ПОДБОР ДЕРЖАВКИ И РЕЗЦА
Пластина является негативной, поэтому державка должна сама задавать нужный угол наклона для резания. Требуется максимально жесткая фиксация: прихватом сверху или рычагом за отверстие. Самые ходовые резцы для этого типа пластин: PTGNR/L и MTJNR/L.
ВЫБОР РАДИУСА ПРИ ВЕРШИНЕ (r)
Так как инструмент создан для тяжелых условий, мелкие радиусы здесь не применяются. Самые популярные варианты — 0.8 мм и 1.2 мм. Крупный радиус в сочетании с гладкой (не ослабленной канавками) поверхностью делает вершину практически неуязвимой к сколам.
ОТСУТСТВИЕ СТРУЖКОЛОМА (ВАЖНЫЙ НЮАНС)
Из-за гладкой поверхности при точении обычных сталей стружка будет сходить длинной непрерывной "лентой", что неудобно для станков с ЧПУ. Поэтому TNMA применяют либо по хрупкому чугуну, либо на таких мощных подачах, где стружка ломается от собственного веса.
ТВЕРДЫЕ СПЛАВЫ И ПОКРЫТИЯ
Основная стихия пластин TNMA — это чугун (группа K) и черновая сталь (группа P). Их делают из самых прочных марок твердого сплава и покрывают толстым защитным слоем (CVD), который выдерживает экстремальный нагрев и отлично сопротивляется стиранию.
РАСШИФРОВКА ТИПОРАЗМЕРА (160408, 220412)
Для черновой обработки востребованы средние и крупные габариты. Ходовые размеры: TNMA 160408 / 160412 (длина кромки 16.5 мм, толщина 4.76 мм) и более массивные TNMA 220412 (длина кромки 22 мм). Крупная пластина работает как радиатор, хорошо отводя тепло.
РЕЖИМЫ РЕЗАНИЯ: ПОДАЧА И ГЛУБИНА (ap, f)
Инструмент рассчитан на агрессивный съем большого объема металла. Рекомендуемая глубина резания (ap) составляет от 1.5 до 6.0 мм за один проход. Подача (f) назначается высокой — от 0.20 до 0.60 мм/об. Для работы на таких режимах требуется мощный и жесткий станок.
