Токарные пластины LNMX: технический обзор и особенности применения

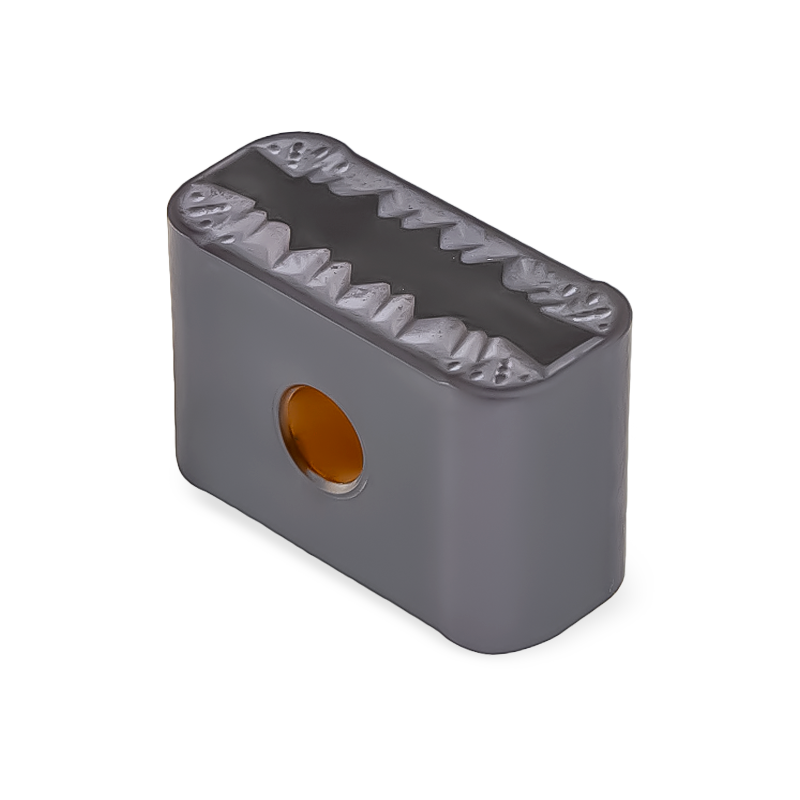

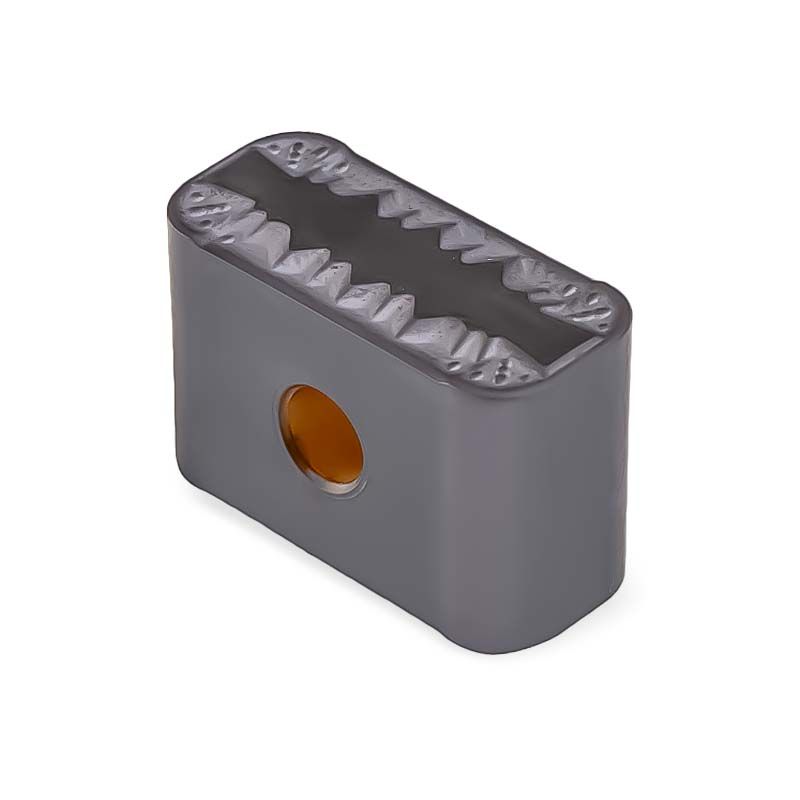

Токарные пластины LNMX — это специализированный высокопрочный инструмент прямоугольной формы, разработанный для экстремально тяжелых условий обработки (Heavy Turning). На сайте «Osnasteel» представлены массивные пластины LNMX, которые применяются для вальцетокарной обработки, обдирки крупногабаритных поковок и восстановления профиля железнодорожных колесных пар. Благодаря уникальной конструкции и часто тангенциальному способу крепления, эти пластины способны выдерживать колоссальные нагрузки, работу с ударом и снимать огромные объемы металла за один проход.
Критерии выбора пластин LNMX
ГЕОМЕТРИЯ (ПРЯМОУГОЛЬНИК 90°)
Аббревиатура LNMX по стандарту ISO означает: L — прямоугольная форма (90°); N — негативный задний угол 0°; M — средний класс допуска; X — специальное исполнение. Буква X здесь указывает на наличие специфических стружколомов, нетипичных крепежных элементов или специального профиля кромки для тяжелых задач.
НАЗНАЧЕНИЕ: ТЯЖЕЛОЕ ТОЧЕНИЕ И Ж/Д КОЛЕСА
Стихия LNMX — это обдирочные операции, снятие толстой корки, неравномерные припуски и прерывистое резание. Они массово применяются на специальных колесотокарных и тяжелых токарных станках для обработки прокатных валков, валов генераторов и других крупногабаритных деталей тяжелого машиностроения.
ПОДБОР ДЕРЖАВКИ (ТАНГЕНЦИАЛЬНОЕ КРЕПЛЕНИЕ)
Во многих системах пластины LNMX устанавливаются в державку тангенциально (по касательной к направлению резания) либо фиксируются массивным верхним прихватом. Тангенциальная посадка направляет главный вектор силы резания в самое толстое сечение пластины, исключая ее излом даже при экстремальном сопротивлении металла.
ВЫБОР РАДИУСА И ПРОФИЛЯ КРОМКИ
Для таких пластин характерны огромные радиусы скругления (например, 2.4 мм, 3.2 мм, 4.0 мм) или наличие сложной профильной кромки, повторяющей, например, геометрию гребня и поверхности катания вагонного колеса. Большой радиус гарантирует максимальную прочность вершины.
СТРУЖКОЛОМЫ ДЛЯ ОГРОМНЫХ СЪЕМОВ
Стружколомающие канавки LNMX очень широкие и глубокие. Они спроектированы так, чтобы ломать и отводить толстую, жесткую стружку, образующуюся при больших подачах и глубинах резания. Это предотвращает перегрев инструмента и защищает механизмы станка от стружечных «зарослей».
ТВЕРДЫЕ СПЛАВЫ И ПОКРЫТИЯ
Для обработки бандажных и рельсовых сталей (P), а также прочных чугунов (K) используются исключительно вязкие и сверхпрочные марки твердого сплава. На них наносятся самые толстые многослойные CVD-покрытия, обладающие высочайшей стойкостью к термическим ударам и абразивному изнашиванию.
РАСШИФРОВКА ТИПОРАЗМЕРА (191940, 301940)

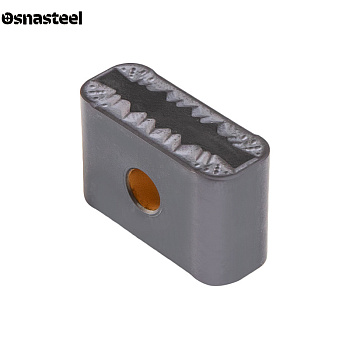

В этой категории преобладают крупногабаритные размеры, например, LNMX 191940 или LNMX 301940 (где длина кромки может достигать 30 мм, а толщина — 19 мм). Огромная масса карбида вольфрама работает как отличный радиатор, эффективно поглощая вибрации и отводя тепло из зоны резания.
РЕЖИМЫ РЕЗАНИЯ: ПОДАЧА И ГЛУБИНА (ap, f)
Режимы резания здесь экстремальные. Глубина резания (ap) может варьироваться от 3.0 до 25.0 мм (и более за один проход). Рекомендуемая подача (f) составляет от 0.4 до 2.5 мм/об. Для работы на таких режимах требуются сверхжесткие станки с высокой мощностью шпинделя.
