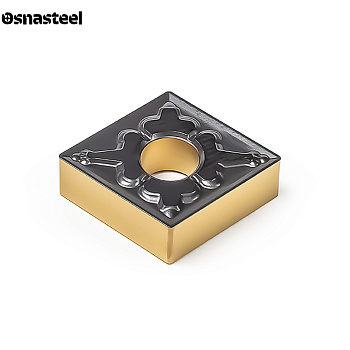

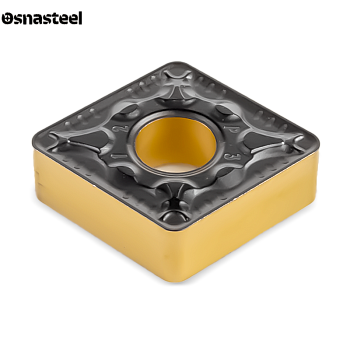

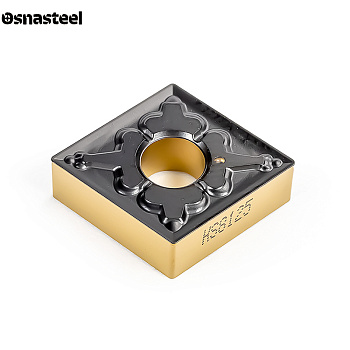

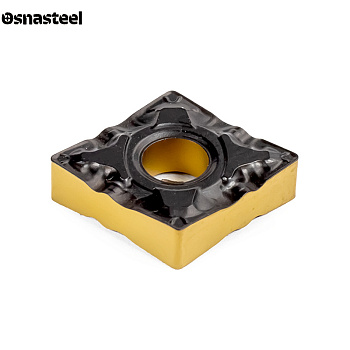

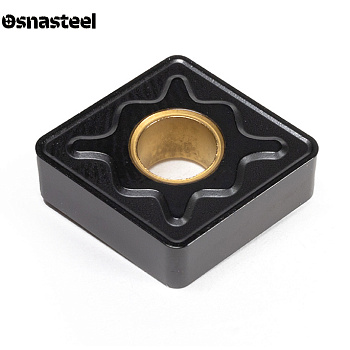

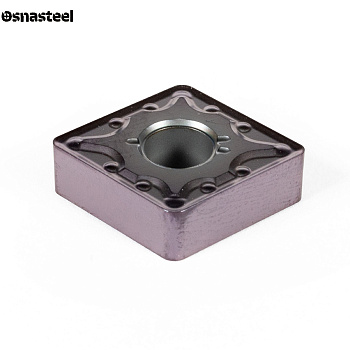

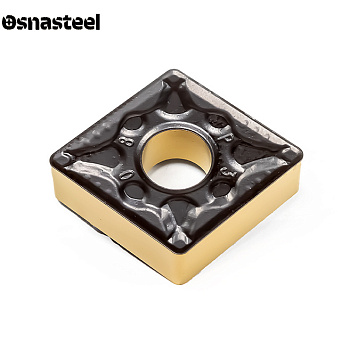

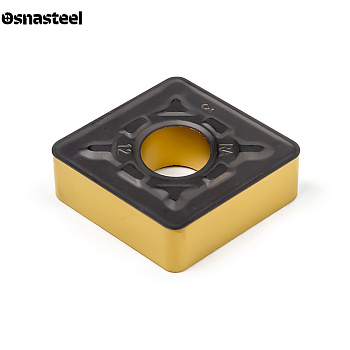

Токарные пластины CNMG: технический обзор

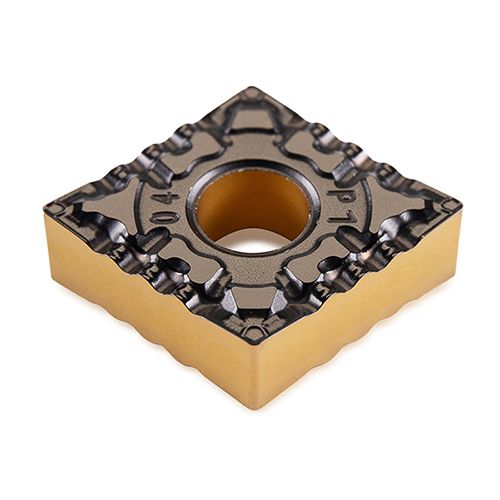

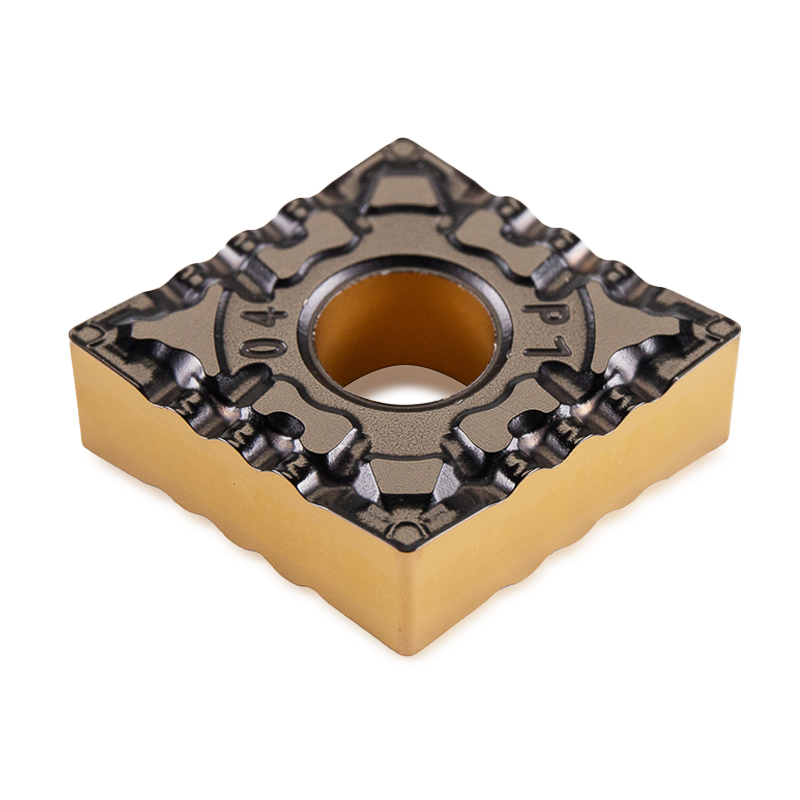

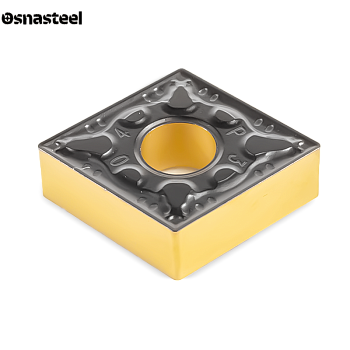

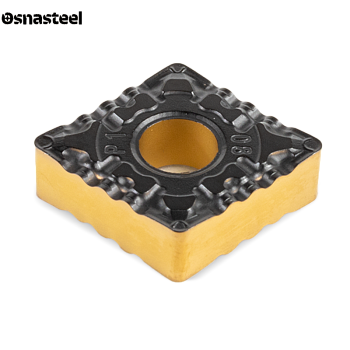

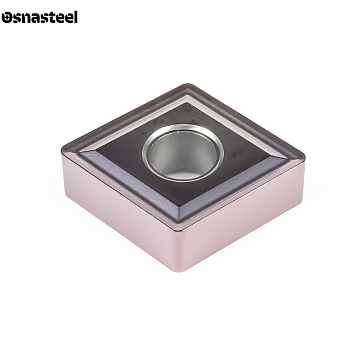

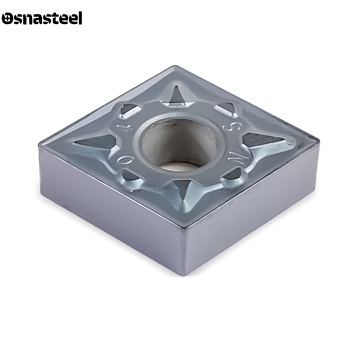

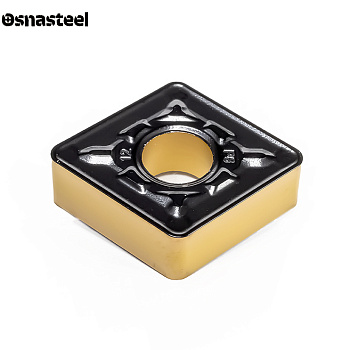

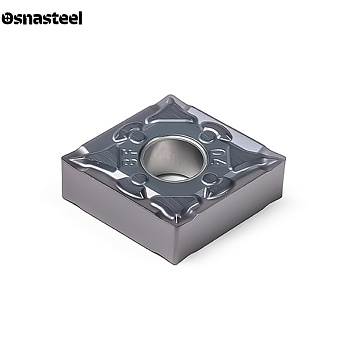

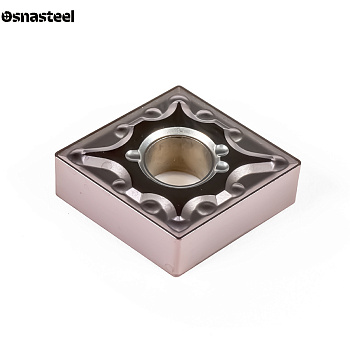

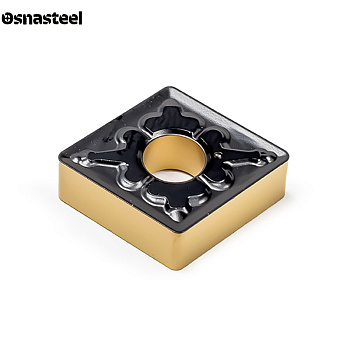

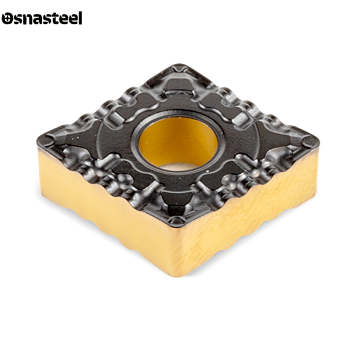

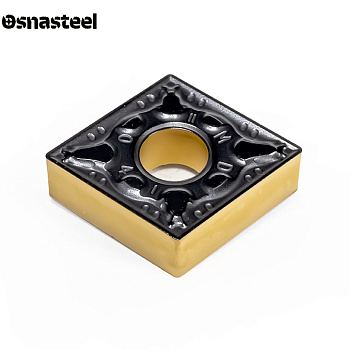

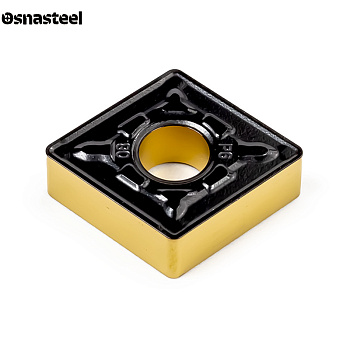

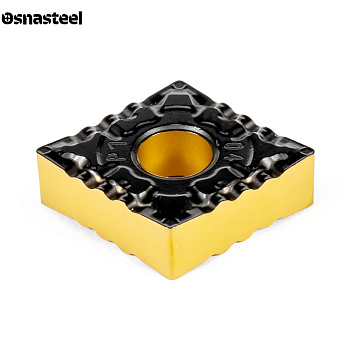

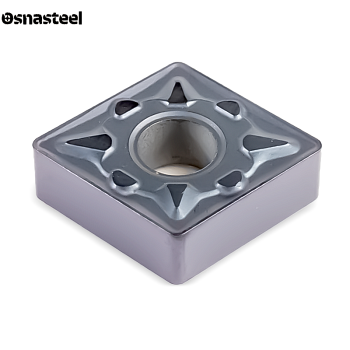

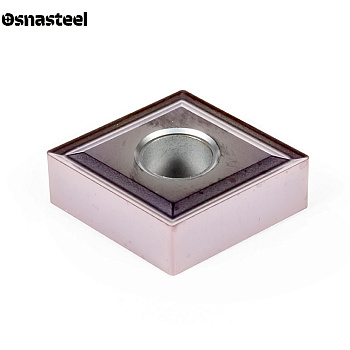

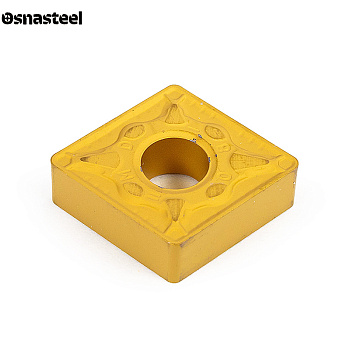

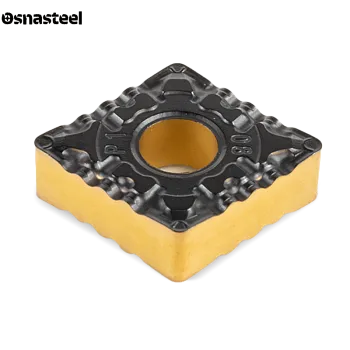

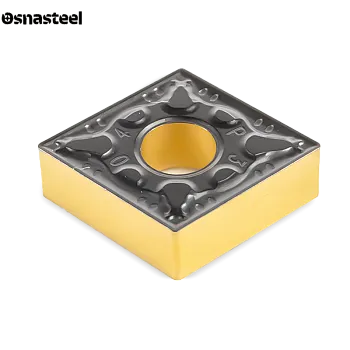

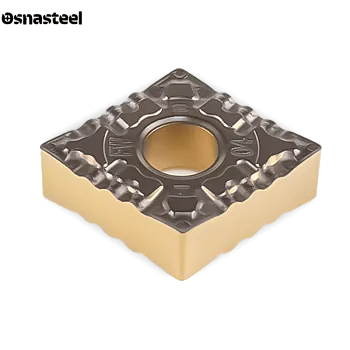

Токарные пластины CNMG — это индустриальный стандарт для тяжелой черновой и получистовой обработки металлов. В каталоге «Osnasteel» представлены сменные многогранные пластины (СМП) формы CNMG, предназначенные для станков с ЧПУ и универсальных токарных станков. Правильный выбор геометрии, стружколома и сплава этих мощных ромбических пластин позволяет многократно снизить машинное время и себестоимость детали.
Критерии выбора пластин CNMG
ГЕОМЕТРИЯ (РОМБ 80°)
CNMG означает: C — ромбическая форма с углом при вершине 80°; N — негативная геометрия (задний угол 0°); M — средний допуск; G — цилиндрическое отверстие. Угол 80° обеспечивает высокую прочность кромки для больших припусков.
ПРЕИМУЩЕСТВА КОНСТРУКЦИИ
Ключевое отличие пластин CNMG — двухсторонность (благодаря углу 0°). Это дает 4 рабочие кромки вместо 2 (как у CCMT). В сочетании с державками (крепление рычагом или прихватом сверху), это гарантирует максимальную жесткость.

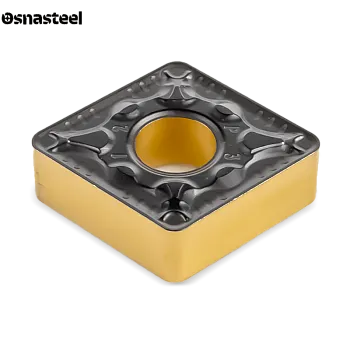

РАДИУС ПРИ ВЕРШИНЕ (r)
Определяет прочность кромки и шероховатость. Стандартные радиусы: 0.4 мм (чистовая), 0.8 мм (получистовая), 1.2/1.6 мм (черновое точение с ударом). Чем больше радиус, тем выше допустимая подача, но больше риск отжатия детали.
СТРУЖКОЛОМ
Работает только в заданном диапазоне. Для черновой обработки (большая глубина ap и подача f) выбирайте стружколомы с широкой канавкой. Для получистовой — универсальные стружколомы, эффективно ломающие стружку при средних режимах.
СПЛАВЫ И ПОКРЫТИЯ

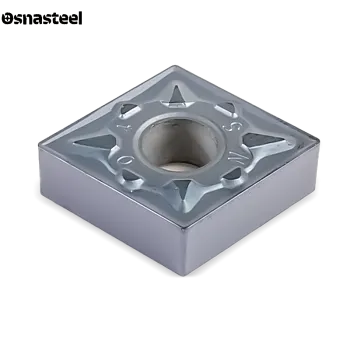

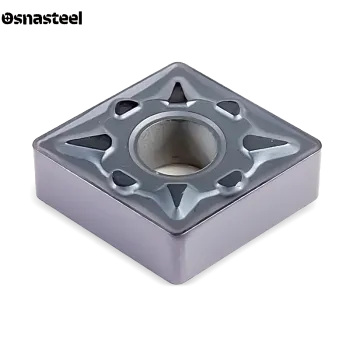

Для сталей (P) и чугуна (K) на высоких скоростях применяются CVD-сплавы (карбонитрид титана, оксид алюминия), стойкие к кратерному износу. Для нержавейки (M) и жаропрочки (S) рекомендуются вязкие PVD-сплавы против нароста.
ПОДБОР ДЕРЖАВКИ
Пластины CNMG устанавливаются в прижимные токарные державки систем P (рычагом за отверстие), M (комбинированный прихват) и C (прихват сверху). Популярные державки для наружного точения: PCLNR/L, PCBNR/L, MCLNR/L.

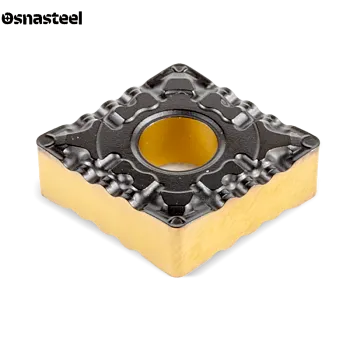

ТИПОРАЗМЕР (ПРИМЕР: 120408)
При заказе важно правильно читать маркировку. 12 — длина кромки в мм; 04 — толщина пластины (4.76 мм); 08 — радиус при вершине (0.8 мм). Внимательно сверяйте этот размер с посадочным гнездом вашей державки (например, PCLNR).
РЕЖИМЫ РЕЗАНИЯ (ap и f)
Глубина резания (ap) для CNMG обычно варьируется от 1.5 до 8.0 мм. Подача (f) — от 0.15 до 0.6 мм/об в зависимости от радиуса при вершине. Работа на заниженных режимах недопустима, так как приводит к наклепу и затиранию кромки.
