Токарные пластины XCMT
Токарные пластины XCMT: технический обзор и особенности применения

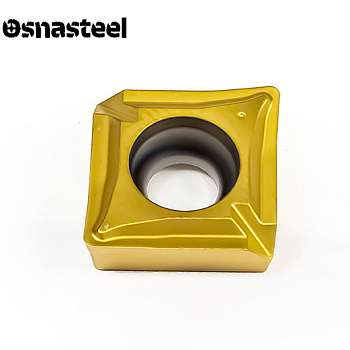

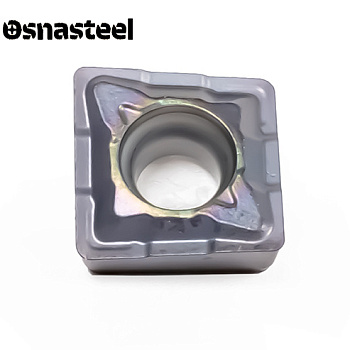

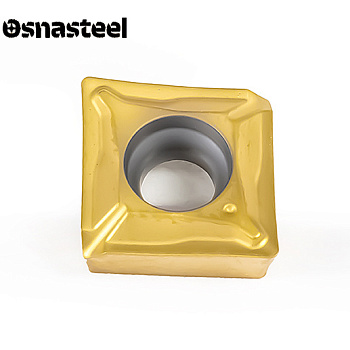

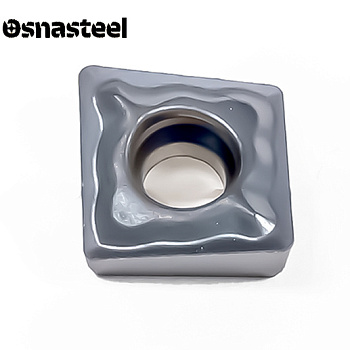

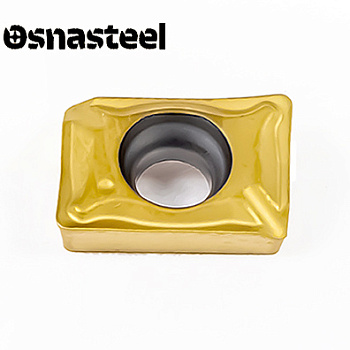

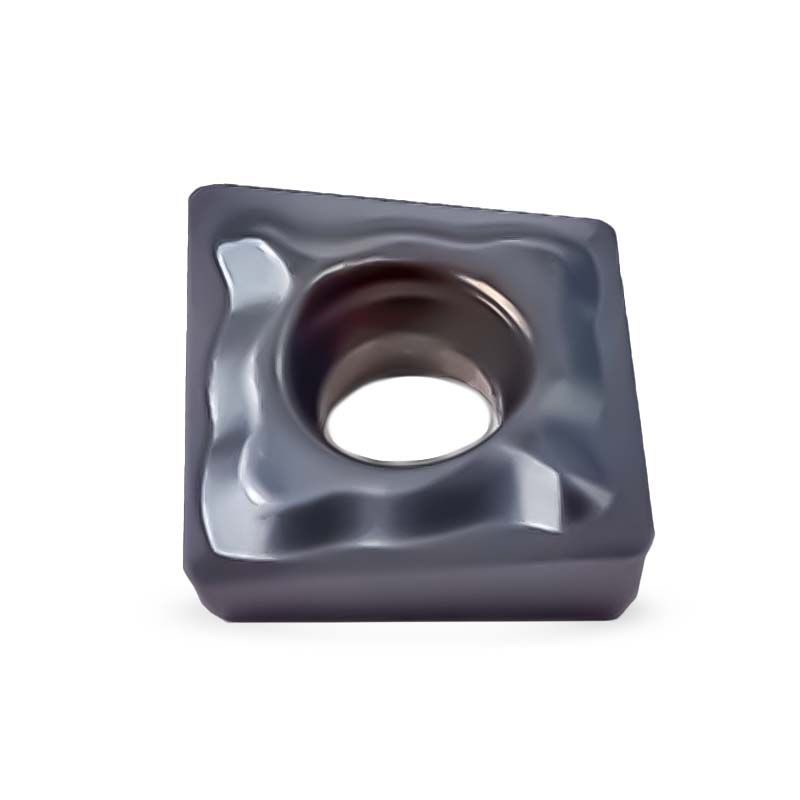

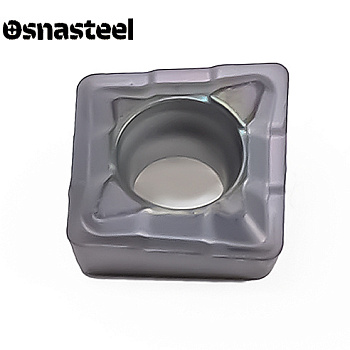

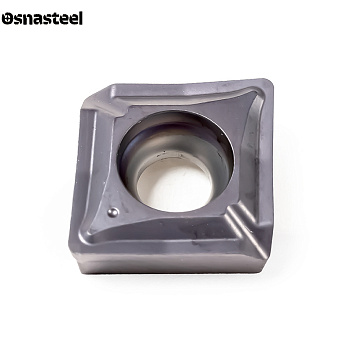

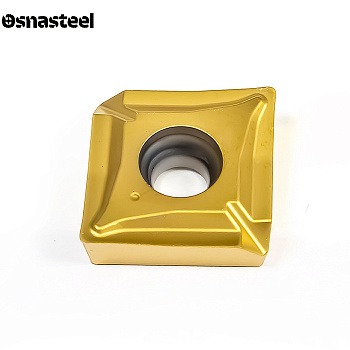

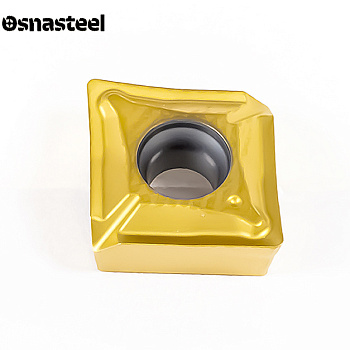

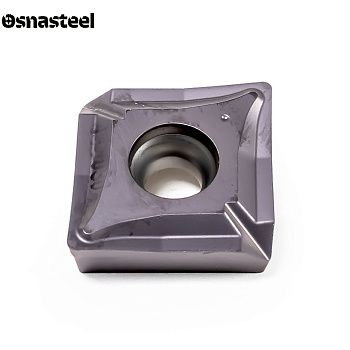

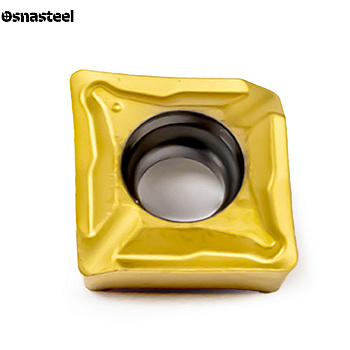

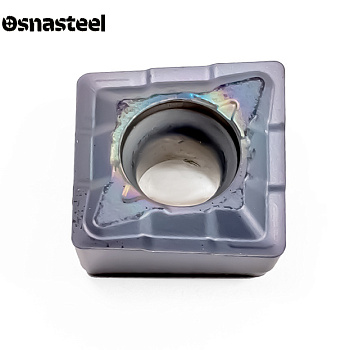

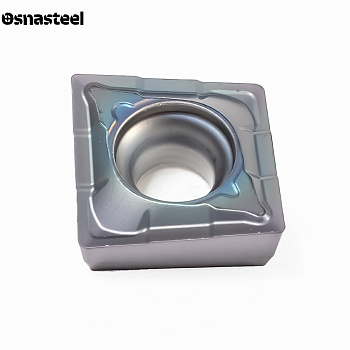

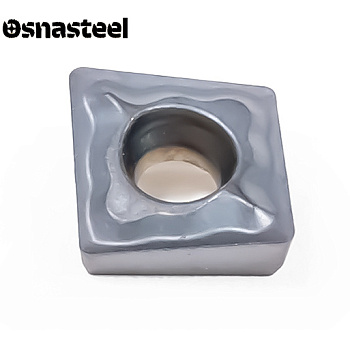

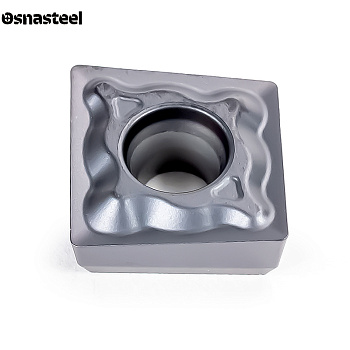

Токарные пластины XCMT — это твердосплавный инструмент специальной геометрии, разработанный для многофункциональной обработки на станках с ЧПУ. На сайте «Osnasteel» представлены надежные позитивные пластины XCMT, которые чаще всего применяются в корпусных сверлах (U-сверлах) и специализированных расточных резцах. Главное преимущество этого инструмента — универсальность: вы можете просверлить отверстие в сплошном металле, а затем этим же инструментом выполнить растачивание внутреннего диаметра и подрезку торца, экономя время на смену позиций в револьверной голове.
Критерии выбора пластин XCMT
ГЕОМЕТРИЯ (СПЕЦИАЛЬНАЯ ФОРМА)
Аббревиатура XCMT по стандарту ISO означает: X — специальная форма (зависит от производителя, часто это модифицированный ромб или параллелограмм); C — позитивный задний угол 7°; M — средний класс допуска (прессованная); T — односторонняя со стружколомом и отверстием.
НАЗНАЧЕНИЕ: СВЕРЛЕНИЕ И РАСТОЧКА 2-В-1
Стихия XCMT — это комбинированная обработка. При установке в корпусное сверло пластина сначала работает в тяжелом режиме сверления по сплошному материалу, а затем, при смещении инструмента по оси X, работает как классический расточной резец для снятия припуска.
ПРЕИМУЩЕСТВО ПОЗИТИВНОГО УГЛА (7 ГРАДУСОВ)
Задний угол 7° обеспечивает мягкое и плавное врезание в металл. При глубоком растачивании или сверлении длинными вылетами это критически важно: позитивная геометрия снижает сопротивление резанию и предотвращает возникновение опасных вибраций (дробления).
ПОДБОР ИНСТРУМЕНТА (БОРШТАНГИ И СВЕРЛА)
Пластина крепится жестко с помощью винта (система S). Инструмент подбирается строго под габарит пластины. Чаще всего XCMT устанавливают в корпусные сверла со сменными пластинами (как центральную или периферийную), а также в специальные многозадачные токарные державки.
ВЫБОР РАДИУСА ПРИ ВЕРШИНЕ (r)
Радиус здесь заложен производителем инструмента для обеспечения нужной прочности при сверлении и точении. Самые ходовые варианты — 0.4 мм и 0.8 мм. При использовании XCMT в качестве расточного резца, радиус подбирается по классическим правилам токарной обработки.
ТВЕРДЫЕ СПЛАВЫ И ПОКРЫТИЯ (CVD И PVD)
Поскольку пластина часто работает в центре сверла при нулевой скорости резания, сплавы для XCMT делают очень вязкими и прочными. Для обработки сталей (P), нержавейки (M) и чугуна (K) применяют универсальные покрытия (PVD/CVD), защищающие кромку от сколов и перегрева.
РАСШИФРОВКА ТИПОРАЗМЕРА (060204, 10T308)

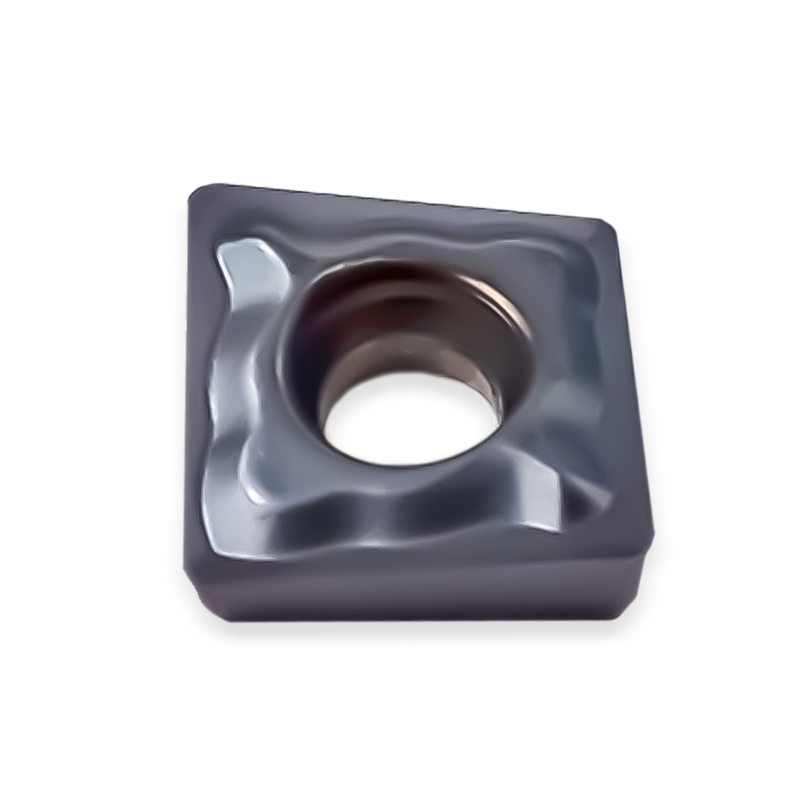

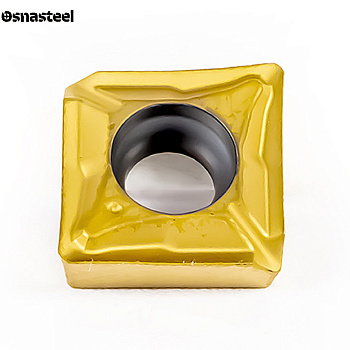

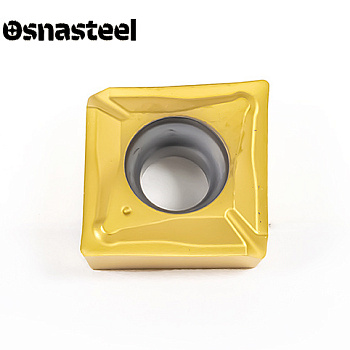

Размер пластины XCMT жестко привязан к диаметру вашего инструмента. Наиболее популярные размеры: компактные XCMT 060204, средние XCMT 080308 и крупные XCMT 10T308 / 130408. При заказе важно точно сверить маркировку с паспортом вашего корпусного сверла или резца.
РЕЖИМЫ РЕЗАНИЯ: ПОДАЧА И ГЛУБИНА (ap, f)
При токарной обработке (растачивании) пластина отлично держит умеренную нагрузку. Рабочая глубина (ap) обычно составляет от 0.5 до 3.0 мм. Подача (f) назначается в пределах 0.05 – 0.25 мм/об. Режимы сильно зависят от жесткости детали и вылета расточной державки.
