Токарные пластины TBGT
Токарные пластины TBGT: технический обзор и особенности применения

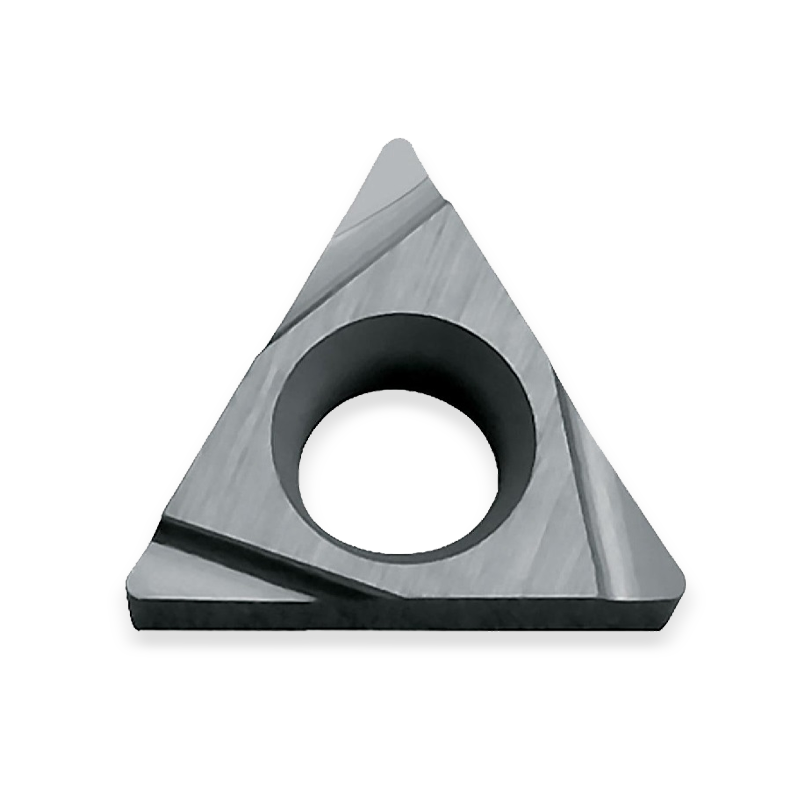

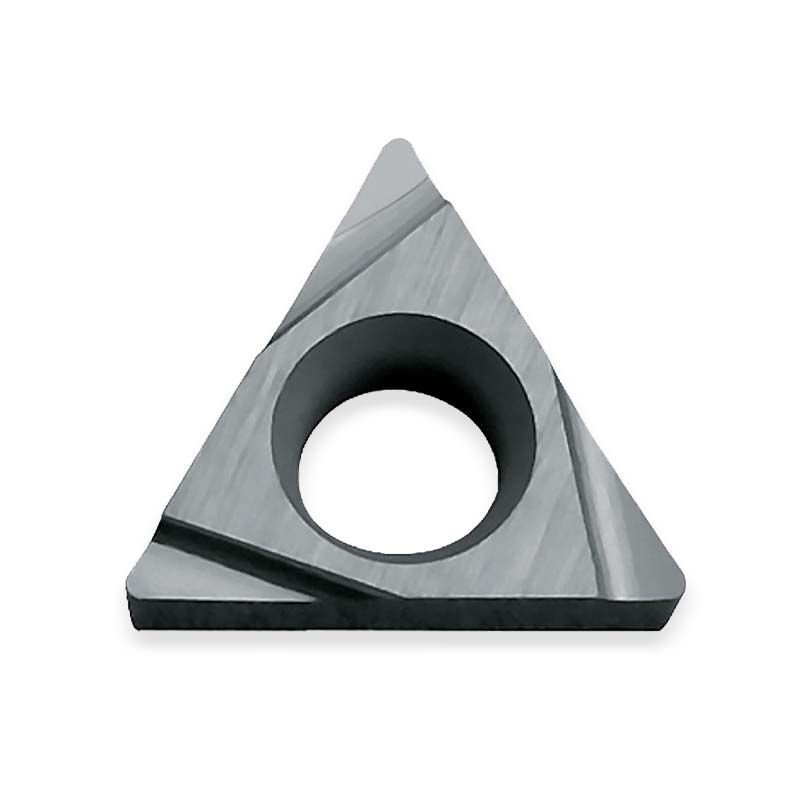

Токарные пластины TBGT — это прецизионные шлифованные пластины треугольной формы (угол 60°), предназначенные для высокоточного чистового точения. На сайте «Osnasteel» представлен выбор позитивных пластин TBGT для станков с ЧПУ и автоматов продольного точения. Благодаря острой кромке и заднему углу 5°, этот инструмент легко срезает минимальные припуски без отжатия детали. Это идеальное решение для финишной обработки мелких деталей, растачивания небольших отверстий и получения зеркальной поверхности на нержавеющей стали, титане и жаропрочных сплавах.
Критерии выбора пластин TBGT
ГЕОМЕТРИЯ (ПОЗИТИВНЫЙ ТРЕУГОЛЬНИК 60°)
Аббревиатура TBGT по стандарту ISO означает: T — треугольная форма (60°); B — позитивный задний угол 5°; G — высокая точность (шлифованная пластина); T — односторонняя со стружколомом и отверстием. Треугольная форма дает вам 3 полноценные рабочие кромки.
НАЗНАЧЕНИЕ: ЧИСТОВОЕ ТОЧЕНИЕ И МЕЛКИЕ ДЕТАЛИ
Стихия TBGT — это финишные проходы и работа с миниатюрными деталями. Инструмент очень популярен на станках швейцарского типа (автоматах продольного точения), где важна идеальная точность и гладкость. Треугольная форма позволяет удобно подрезать торцы и точить наружный диаметр.
ПОДБОР ДЕРЖАВКИ И РЕЗЦА
Пластина крепится в державке с помощью винта (система S). Для наружного точения чаще всего применяются резцы серий STGCR/L и STACR/L. Для точной внутренней обработки используются компактные расточные борштанги серий S...-STFCR/L.
ОТЛИЧИЕ ОТ TCGT (УГОЛ 5 ГРАДУСОВ)
Главное отличие TBGT от похожих пластин TCGT заключается в заднем угле (5° вместо 7°). Это делает режущий клин пластины TBGT немного толще и крепче. В результате кромка лучше сопротивляется микросколам при точении более твердых или вязких материалов.
ВЫБОР РАДИУСА ПРИ ВЕРШИНЕ (r)
Для таких пластин характерны очень мелкие радиусы: 0.1 мм и 0.2 мм (для вытачивания острых углов и снятия слоя металла толщиной буквально с человеческий волос). Для обычного чистового точения чаще всего выбирают стандартный радиус 0.4 мм.
ТВЕРДЫЕ СПЛАВЫ И ПОКРЫТИЯ (ДЛЯ СЛОЖНЫХ МАТЕРИАЛОВ)
Пластины TBGT в нашем ассортименте специализированно разработаны для вязких и труднообрабатываемых металлов. Они изготавливаются из мелкозернистых твердых сплавов с ультратонкими и очень гладкими PVD-покрытиями, которые предотвращают перегрев и налипание при обработке нержавейки (M) и жаропрочных сплавов (S).
РАСШИФРОВКА ТИПОРАЗМЕРА (060104, 110204)

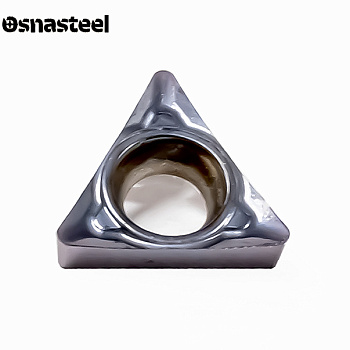

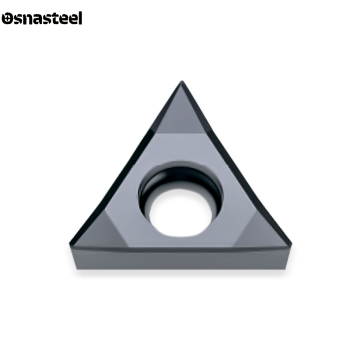

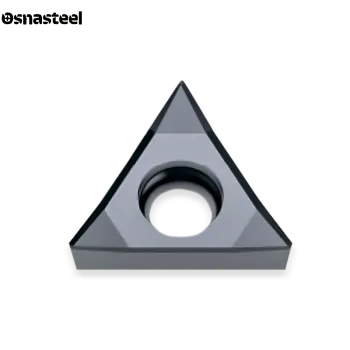

Обычно это миниатюрный инструмент. Часто встречаются размеры: TBGT 060104 (длина кромки 6.5 мм, толщина всего 1.59 мм) для самых тонких работ и более крупный размер TBGT 110204 (длина кромки 11 мм, толщина 2.38 мм) для стандартных чистовых державок.
РЕЖИМЫ РЕЗАНИЯ: ПОДАЧА И ГЛУБИНА (ap, f)
Инструмент работает деликатно и не любит перегрузок. Глубина резания (ap) обычно не превышает 0.05 – 1.0 мм. Подача (f) назначается очень маленькая: от 0.02 до 0.15 мм/об. Работать с сильным ударом или снимать толстую черновую корку этими пластинами нельзя.
