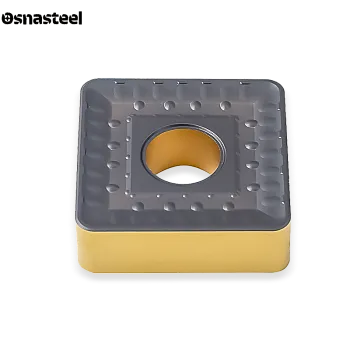

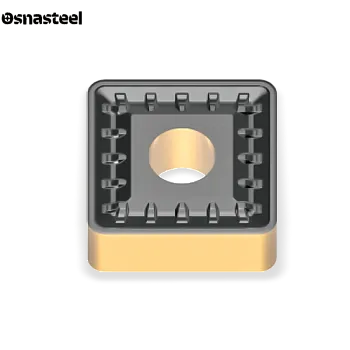

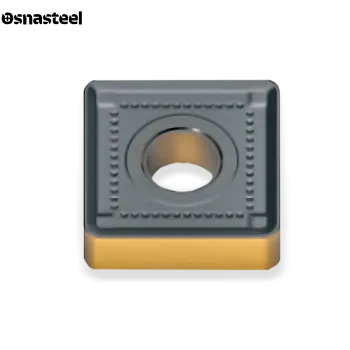

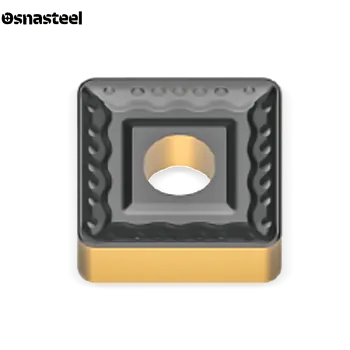

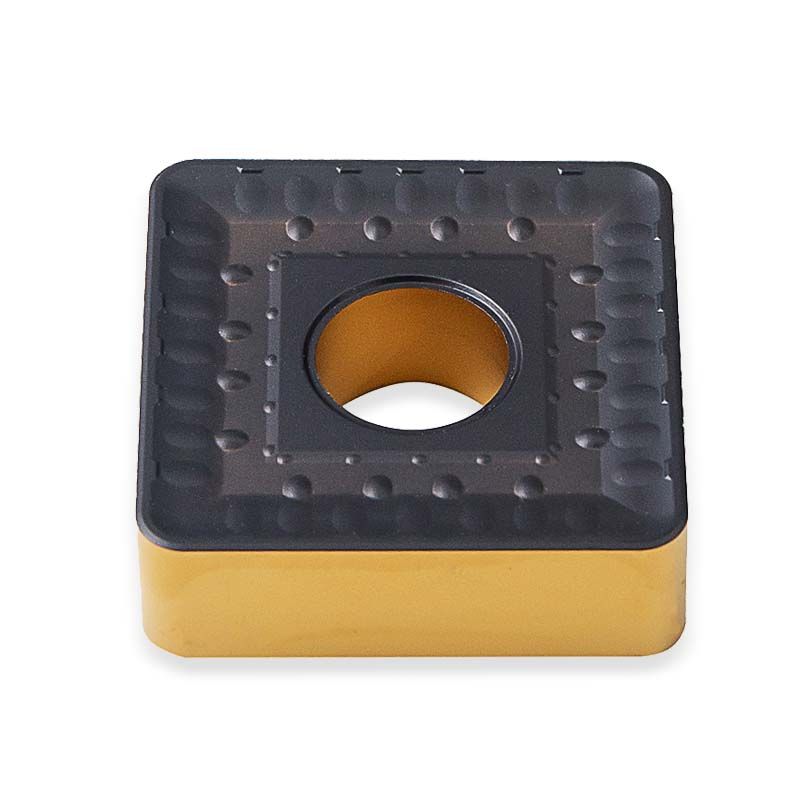

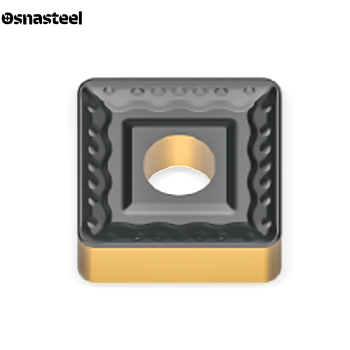

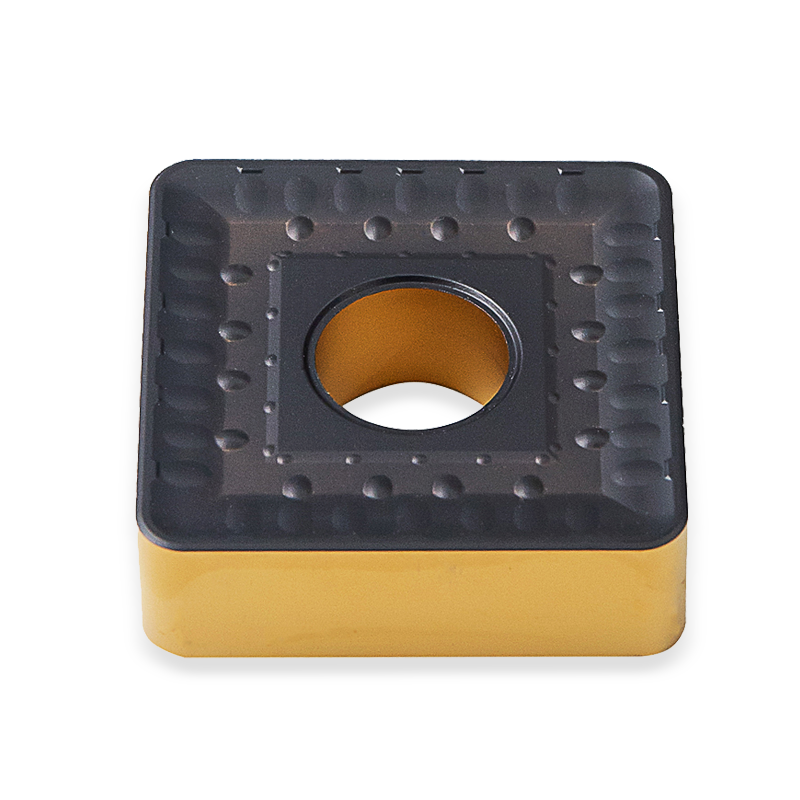

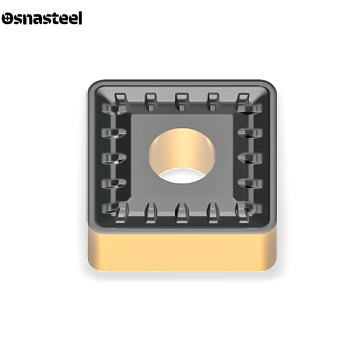

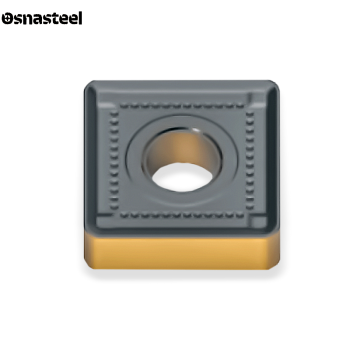

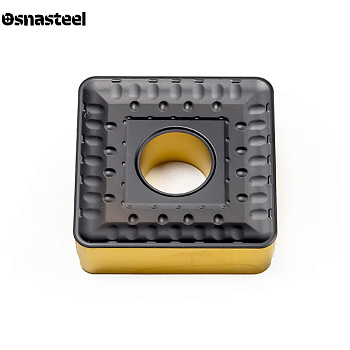

Токарные пластины SNMM
Токарные пластины SNMM: технический обзор и особенности применения
Токарные пластины SNMM — это массивный и сверхпрочный инструмент квадратной формы, созданный специально для экстремальной черновой обработки. На сайте «Osnasteel» представлены пластины SNMM для станков с ЧПУ и тяжелых токарных станков. Их главное отличие от популярных двусторонних пластин заключается в плоском основании. Такая конструкция обеспечивает максимальную площадь контакта с державкой, что позволяет пластине выдерживать колоссальные удары при обдирке поковок, отливок и снятии неравномерных припусков.
Критерии выбора пластин SNMM
ГЕОМЕТРИЯ (КВАДРАТ С ПЛОСКИМ ДНОМ)
Аббревиатура SNMM по стандарту ISO означает: S — форма квадрата (90°); N — негативная пластина (задний угол 0°); M — стандартный класс допуска; M — стружколом только на одной стороне и крепежное отверстие. У этой пластины 4 рабочие кромки, а ее нижняя часть абсолютно плоская.
НАЗНАЧЕНИЕ: ЭКСТРЕМАЛЬНАЯ ОБДИРКА
SNMM — это инструмент для самой тяжелой работы. Их применяют там, где нужно снять толстую корку металла, при точении деталей с сильным биением, а также при обдирке крупных валов и валков. Прочный угол 90° и мощное основание делают их неуязвимыми к прерывистому резанию.
ОТЛИЧИЕ ОТ SNMG (ПОЧЕМУ ИМЕННО SNMM?)
Двусторонняя SNMG имеет 8 кромок, но опирается в державке на рельефный стружколом, из-за чего при сильном ударе может треснуть. SNMM имеет 4 кромки, но опирается на ровное плоское дно. При тяжелой обдирке плоское основание SNMM гарантирует, что пластина не сломается от нагрузки.
ПОДБОР ДЕРЖАВКИ И РЕЗЦА
Для надежной фиксации такого мощного инструмента применяются державки с жестким прижимом: мощным прихватом сверху (система C) или комбинированным рычагом (система P / M). Чаще всего на производстве используют массивные резцы серий PSBNR/L и CSKNR/L.
ВЫБОР РАДИУСА ПРИ ВЕРШИНЕ (r)
Мелкие радиусы здесь не применяются. Стандарт для SNMM — это крупные и очень прочные вершины: 1.2 мм, 1.6 мм и даже 2.4 мм. Большой радиус отлично распределяет ударную нагрузку и не дает кромке выкрошиться при врезании в твердую корку заготовки.
ОДНОСТОРОННИЙ СТРУЖКОЛОМ
Стружколомающие канавки расположены только на верхней грани. Они сделаны широкими и глубокими специально для того, чтобы скручивать и ломать толстую, грубую стружку. Это защищает станок от наматывания металлической стружки при больших съемах.
ТВЕРДЫЕ СПЛАВЫ И ПОКРЫТИЯ
Поскольку пластины работают в условиях высоких температур и сильного трения, их изготавливают из самых жестких марок твердого сплава. На них наносят толстые многослойные CVD-покрытия, которые отлично сопротивляются износу при обработке стали (P) и чугуна (K).
РАСШИФРОВКА ТИПОРАЗМЕРА (190616, 250924)

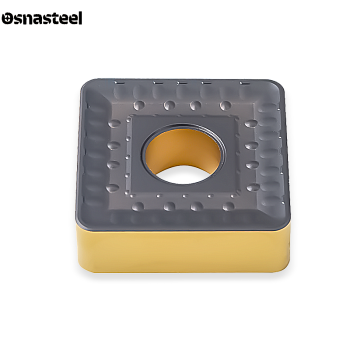

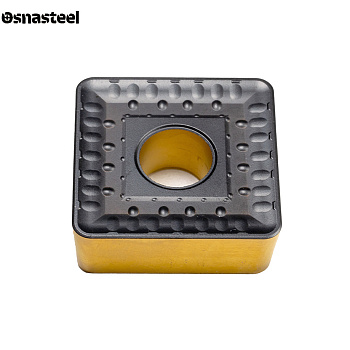

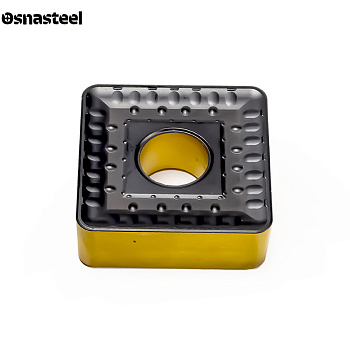

Это по-настоящему крупные пластины. Ходовые размеры: SNMM 190616 (сторона квадрата 19 мм, толщина 6.35 мм) и огромные SNMM 250924 (сторона 25 мм, толщина более 9 мм). Большая масса пластины отлично поглощает вибрации и отводит жар от места резания.
