Токарные пластины SCGT: технический обзор и особенности применения

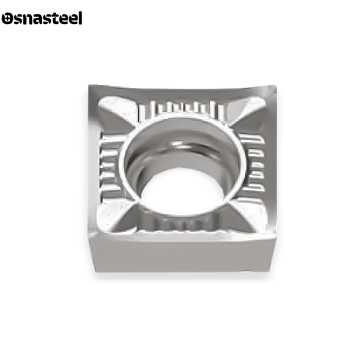

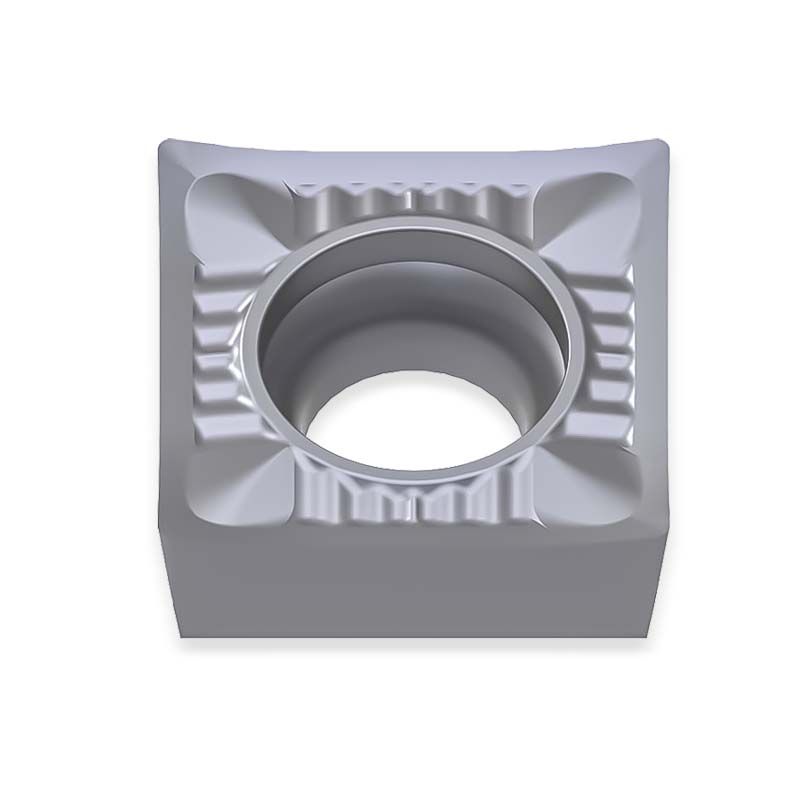

Токарные пластины SCGT — это прецизионные шлифованные позитивные пластины квадратной формы (угол 90°), предназначенные для высокоточной чистовой обработки. На сайте «Osnasteel» представлен широкий выбор пластин SCGT для станков с ЧПУ. Благодаря идеальной шлифовке режущей кромки и позитивному заднему углу, эти пластины обеспечивают минимальное усилие резания. Это делает их оптимальным выбором для финишной обработки тонкостенных и нежестких деталей, а также цветных металлов и вязких сплавов с получением зеркальной поверхности.
Критерии выбора пластин SCGT

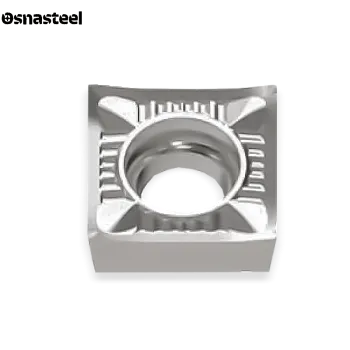

ГЕОМЕТРИЯ (ПОЗИТИВНЫЙ КВАДРАТ 90°)
Аббревиатура SCGT по стандарту ISO означает: S — квадратная форма (90°); C — позитивный задний угол 7°; G — высокий класс допуска (прецизионная шлифовка); T — односторонняя со стружколомом и отверстием. Преимущество квадратной формы — наличие 4 полноценных рабочих кромок.
НАЗНАЧЕНИЕ: ЧИСТОВАЯ И СУПЕРЧИСТОВАЯ ОБРАБОТКА
Стихия SCGT — это финишные проходы с минимальными припусками. Острый угол резания предотвращает отжатие детали и минимизирует риск возникновения вибраций, что особенно важно при проточке длинных валов или растачивании точных отверстий с жесткими допусками.
ПОДБОР ДЕРЖАВКИ И РЕЗЦА
Пластины SCGT фиксируются с помощью винта через центральное отверстие (система крепления S). Для наружного продольного и торцевого точения чаще всего применяются державки серий SSDCN, SSKCR/L и SSRCR/L. Для внутренней расточки — борштанги серии S...-SSKCR/L.
ВЫБОР РАДИУСА ПРИ ВЕРШИНЕ (r)
Доступны прецизионные радиусы для тонких работ: 0.2 мм (для снятия микроприпусков и точения острых кромок), 0.4 мм (самый востребованный чистовой радиус для достижения шероховатости Ra 0.4–1.6) и 0.8 мм (для легкой получистовой обработки и повышенной стойкости вершины).

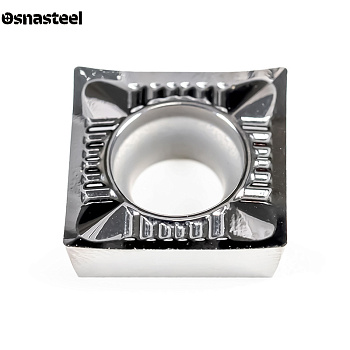

СТРУЖКОЛОМЫ ДЛЯ МИКРО-ПОДАЧ
Шлифованные стружколомы на пластинах SCGT спроектированы так, чтобы эффективно дробить и отводить стружку даже при глубине резания в несколько сотых долей миллиметра. Острая кромка аккуратно срезает металл, исключая его затирание и налипание.

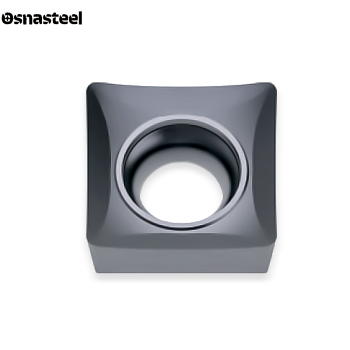

ТВЕРДЫЕ СПЛАВЫ И ПОКРЫТИЯ (ПОЛИРОВАННЫЕ И PVD)

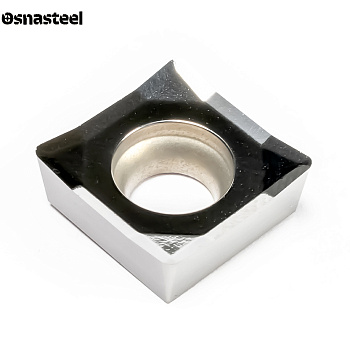

Для обработки алюминия, меди и пластиков (группа N) используются непокрытые пластины с зеркальной полировкой передней поверхности. Для нержавеющих сталей (M) и жаропрочных сплавов (S) применяются мелкозернистые сплавы с гладкими PVD-покрытиями.

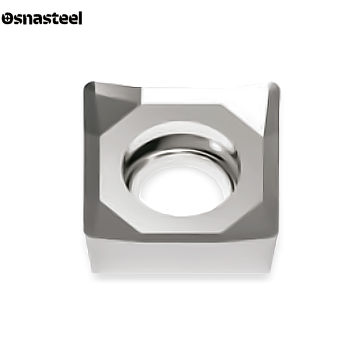

РАСШИФРОВКА ТИПОРАЗМЕРА (09T304, 120408)

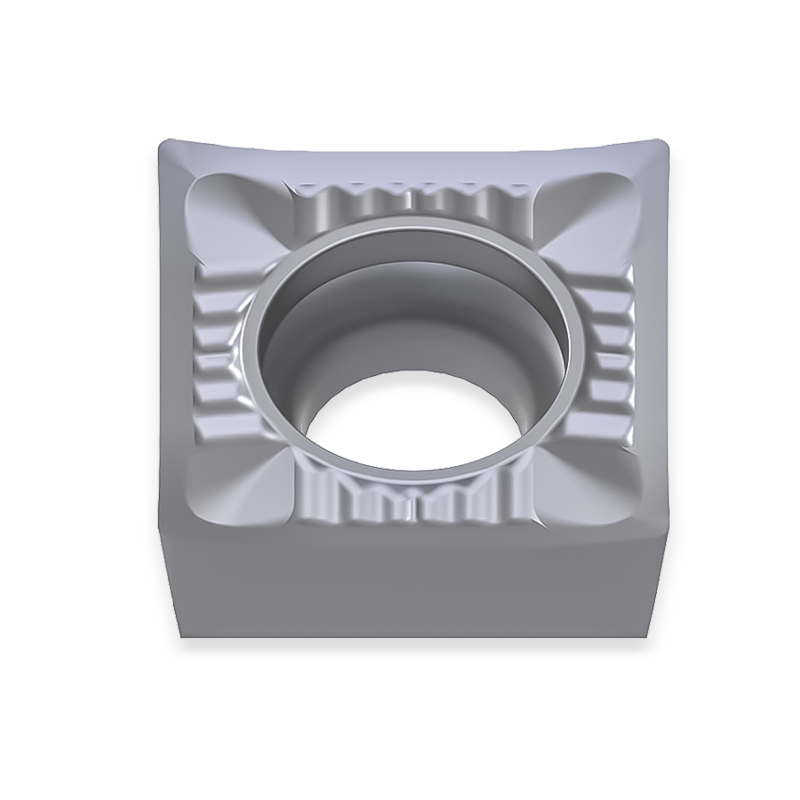

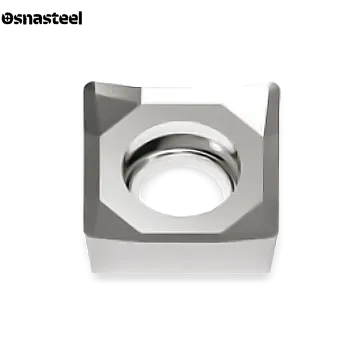

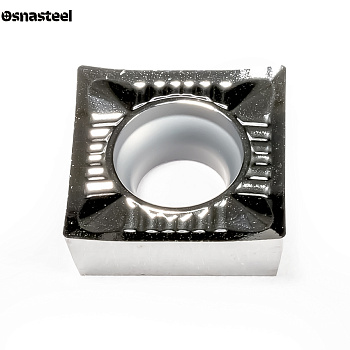

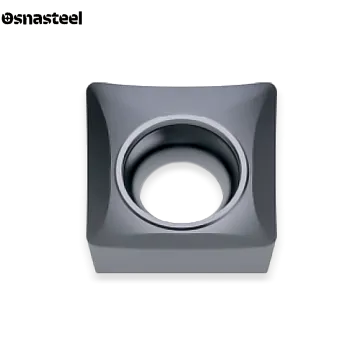

Самые популярные размеры для токарных станков с ЧПУ: SCGT 09T304 / 09T308 (длина стороны квадрата 9.52 мм, толщина 3.97 мм) и более крупный габарит SCGT 120404 / 120408 (длина стороны 12.7 мм, толщина 4.76 мм). Размер подбирается исходя из габаритов державки.
РЕЖИМЫ РЕЗАНИЯ: ПОДАЧА И ГЛУБИНА (ap, f)
Рабочий диапазон глубины резания (ap) для SCGT очень мал и лежит в пределах 0.05 – 2.0 мм. Подача (f) назначается от 0.03 до 0.20 мм/об. Острая шлифованная кромка хрупка, поэтому работа с ударом, по корке или с большими припусками для этих пластин недопустима.
