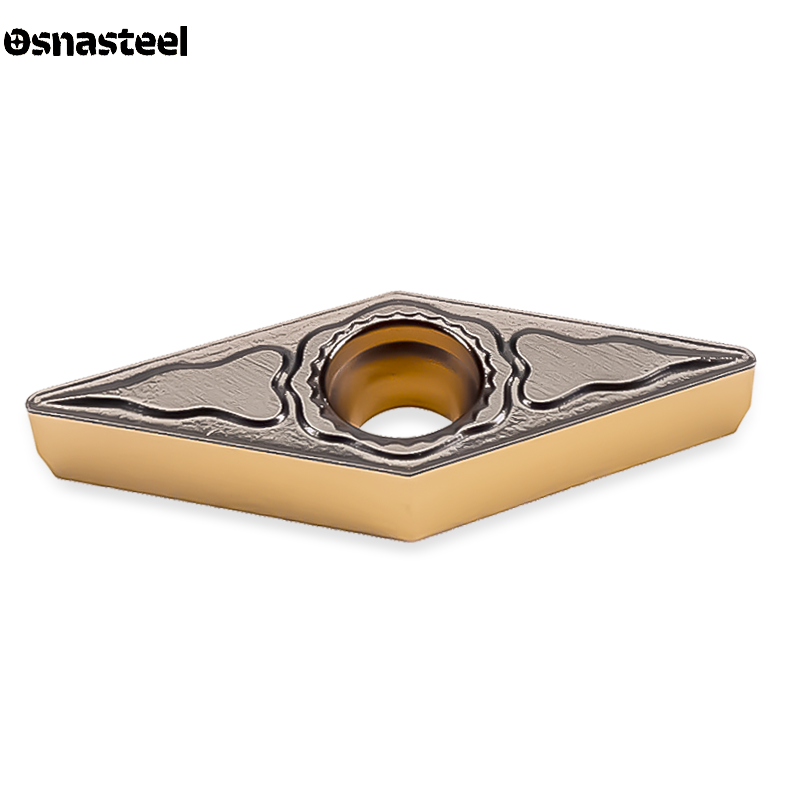

Токарные пластины VCMT — это надежный твердосплавный инструмент в форме ромба с острым углом 35°, предназначенный для получистовой и сложной профильной обработки. На сайте «Osnasteel» представлены позитивные пластины VCMT для станков с ЧПУ. Благодаря узкой форме и заднему углу 7°, резец легко проникает в труднодоступные участки, вытачивает глубокие канавки и обратные уступы с минимальным сопротивлением. Прочная прессованная кромка делает этот инструмент отличным выбором для уверенного снятия средних припусков по стали, нержавейке и чугуну.
Аббревиатура VCMT по стандарту ISO означает: V — форма ромба (угол 35°); C — позитивный задний угол 7°; M — средний класс допуска (прессованная/спеченная пластина); T — односторонняя со стружколомом и отверстием. Пластина предоставляет 2 рабочие кромки.
Стихия VCMT — это снятие основного припуска в узких местах и профильная обработка сложных контуров. Угол 35° дает резцу максимальную маневренность. Задний угол 7° обеспечивает мягкое врезание в металл, снижая нагрузку на станок при обработке нежестких деталей.
Пластины VCGT дополнительно шлифуются: они невероятно острые, но хрупкие, и нужны для идеального финиша. Пластины VCMT — прессованные. Их кромка имеет микроскопическое скругление, что придает ей дополнительную прочность для уверенной работы со средними припусками.
Крепление пластины в державке осуществляется надежно и просто — прижимным винтом (система S). Для наружного профильного точения используются резцы серий SVJCR/L и SVVCN. Для растачивания профильных отверстий применяют борштанги серий S...-SVQCR/L.
Поскольку угол 35° сам по себе довольно тонкий, выбор радиуса критичен. Радиус 0.4 мм применяют для аккуратного профильного точения с небольшими подачами. Радиус 0.8 мм — самый популярный для получистовой работы, он надежно защищает вершину от сколов.
Для производительного точения углеродистых сталей (P) и чугунов (K) на высоких скоростях применяют сплавы с толстым защитным CVD-покрытием. Для обработки нержавеющих сталей (M), жаропрочных сплавов (S) и работы на умеренных режимах используют вязкие сплавы с гладкими PVD-покрытиями.
Самые ходовые размеры на производстве: VCMT 110304 / 110308 (длина режущей кромки 11 мм, толщина 3.18 мм — для небольших державок) и более крупный габарит VCMT 160404 / 160408 (длина кромки 16.6 мм, толщина 4.76 мм). Выбор зависит от габаритов детали и державки.
Инструмент хорошо прощает небольшие перепады нагрузок. Рабочая глубина резания (ap) составляет от 0.2 до 3.0 мм. Подача (f) назначается в пределах 0.05 – 0.30 мм/об. Важно помнить, что даже при классе прочности «M», тонкий угол 35° не выдержит сильных ударов или точения по корке.
Мы предлагаем надежные токарные пластины VCMT для профильного точения и получистовой обработки на станках с ЧПУ. Используйте фильтры нашего каталога для быстрого подбора инструмента по типоразмеру (110304, 160408), радиусу при вершине и марке твердого сплава. Технические специалисты Osnasteel всегда готовы помочь с выбором профильных державок (SVJCR, SVVCN) и расчетом оптимальных режимов резания.
