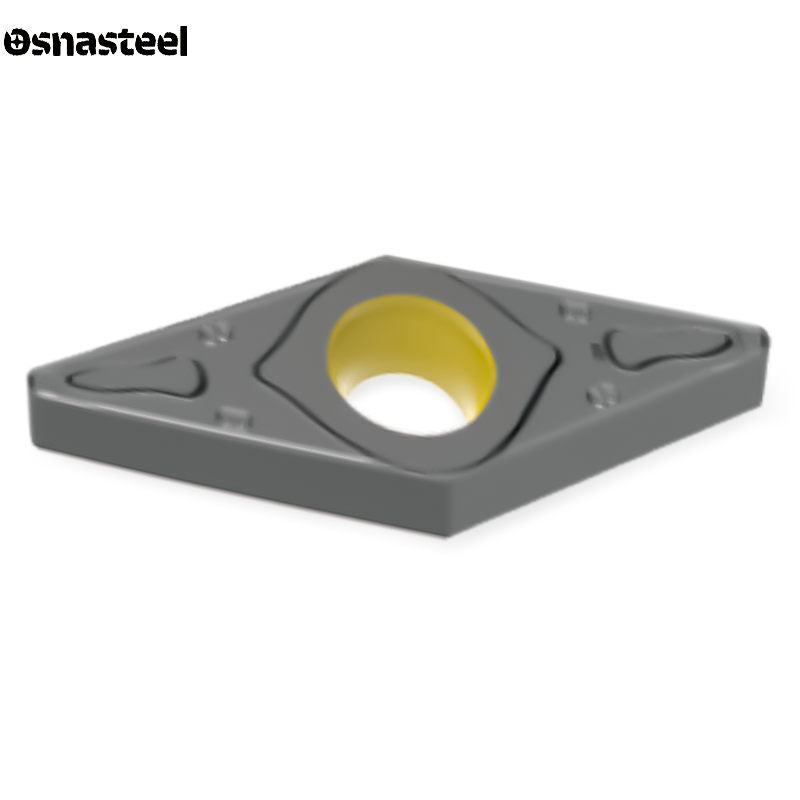

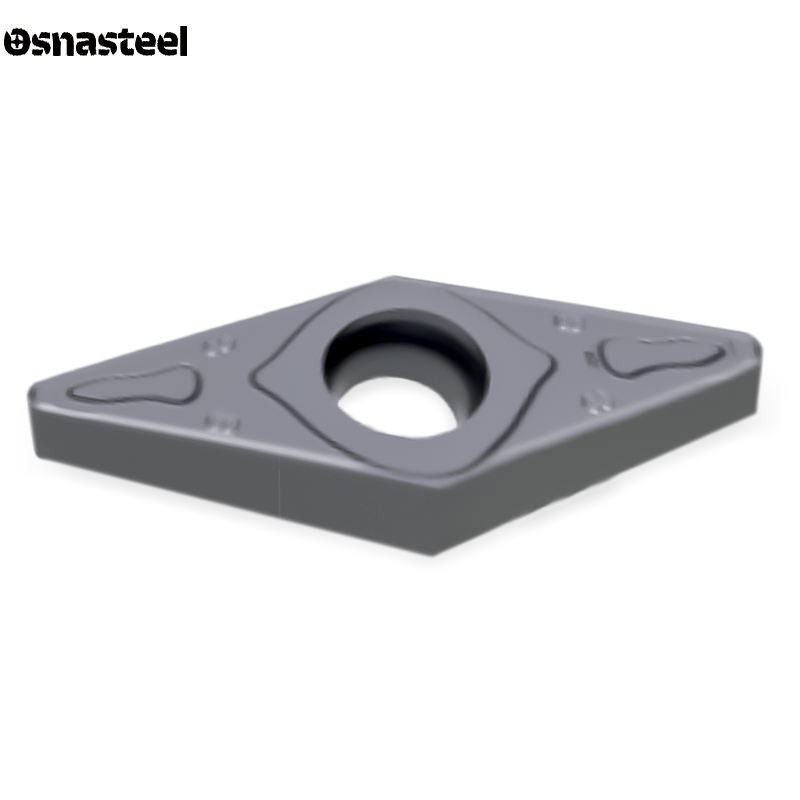

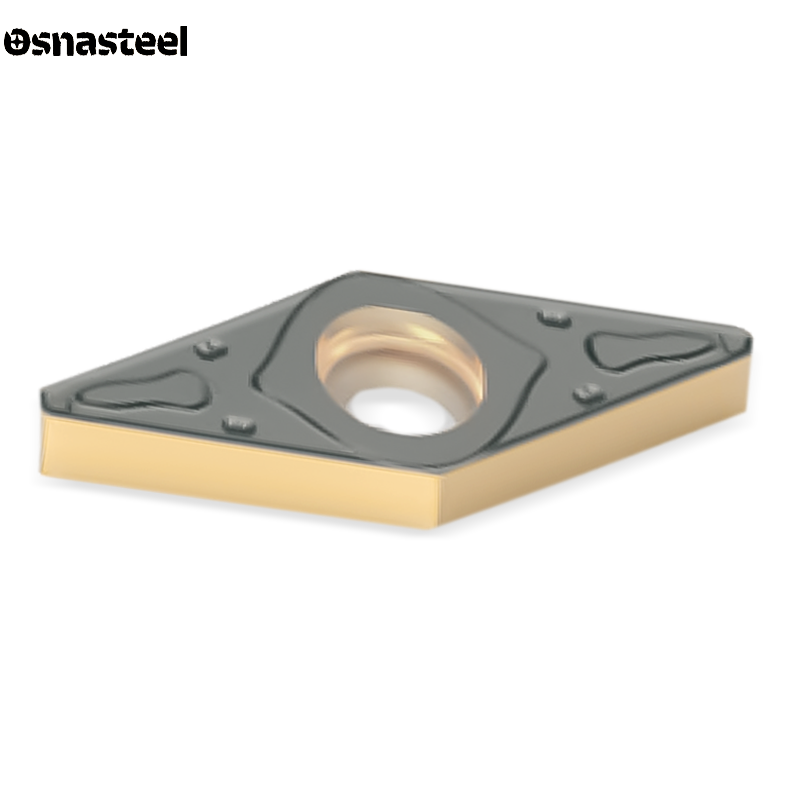

Токарные пластины VBMT — это надежный и экономичный твердосплавный инструмент в форме ромба с острым углом 35°, предназначенный для получистовой и сложной профильной обработки. На сайте «Osnasteel» представлены позитивные пластины VBMT для станков с ЧПУ. Благодаря узкой форме они легко проникают в труднодоступные участки детали, вытачивают глубокие канавки и обратные уступы. Прочная прессованная кромка делает эти пластины отличным выбором для снятия средних припусков по стали, нержавейке и чугуну, где требуется баланс маневренности и стойкости.
Аббревиатура VBMT по стандарту ISO означает: V — форма ромба (угол 35°); B — позитивный задний угол 5°; M — средний класс допуска (прессованная/спеченная пластина); T — односторонняя со стружколомом и отверстием. Пластина предоставляет 2 рабочие кромки.
Стихия VBMT — это снятие основного припуска в узких местах и профильная обработка. Угол 35° дает резцу максимальную свободу движений по сложным траекториям ЧПУ. Спеченная кромка хорошо справляется со средними нагрузками, не требуя идеальных условий жесткости.
Пластины VBGT дополнительно шлифуются, они очень острые, но хрупкие (для идеального финиша). Пластины VBMT — прессованные. Их кромка слегка скруглена, что придает ей дополнительную прочность. Они дешевле и лучше подходят для получистовой «рабочей» обдирки сталей.
Крепление в державке осуществляется жестко через центральное отверстие винтом (система S). Для наружного профильного точения используются резцы серий SVJBR/L и SVVBN. Для растачивания профильных отверстий применяют борштанги серий S...-SVQBR/L.
Так как угол 35° достаточно острый, радиус напрямую влияет на срок службы инструмента. Радиус 0.4 мм используют для точного контурного точения с небольшими подачами. Радиус 0.8 мм — самый популярный выбор для получистовой обработки: он делает вершину крепче и долговечнее.
Для стабильного высокоскоростного точения углеродистых сталей (P) и чугунов (K) применяют прочные сплавы с толстым защитным CVD-покрытием. Для обработки нержавеющих сталей (M) и работы на умеренных скоростях используют вязкие сплавы с гладкими PVD-покрытиями.
Самые ходовые размеры в металлообработке: VBMT 110304 / 110308 (длина режущей кромки 11 мм, толщина 3.18 мм) и более крупный габарит VBMT 160404 / 160408 (длина кромки 16.6 мм, толщина 4.76 мм). Размер зависит от габаритов детали и используемой державки.
Пластина прощает небольшие перепады нагрузок. Рабочий диапазон глубины резания (ap) составляет от 0.2 до 3.0 мм. Подача (f) назначается в пределах 0.05 – 0.30 мм/об. Несмотря на прочность класса «M», острый угол 35° не предназначен для тяжелой черновой обдирки с ударом.
Мы предлагаем надежные токарные пластины VBMT для профильного точения и получистовой обработки на станках с ЧПУ. Используйте фильтры нашего каталога для быстрого подбора инструмента по типоразмеру (110304, 160408), радиусу при вершине и марке твердого сплава. Технические специалисты Osnasteel всегда готовы помочь с выбором профильных державок (SVJBR, SVVBN) и расчетом оптимальных режимов резания.
