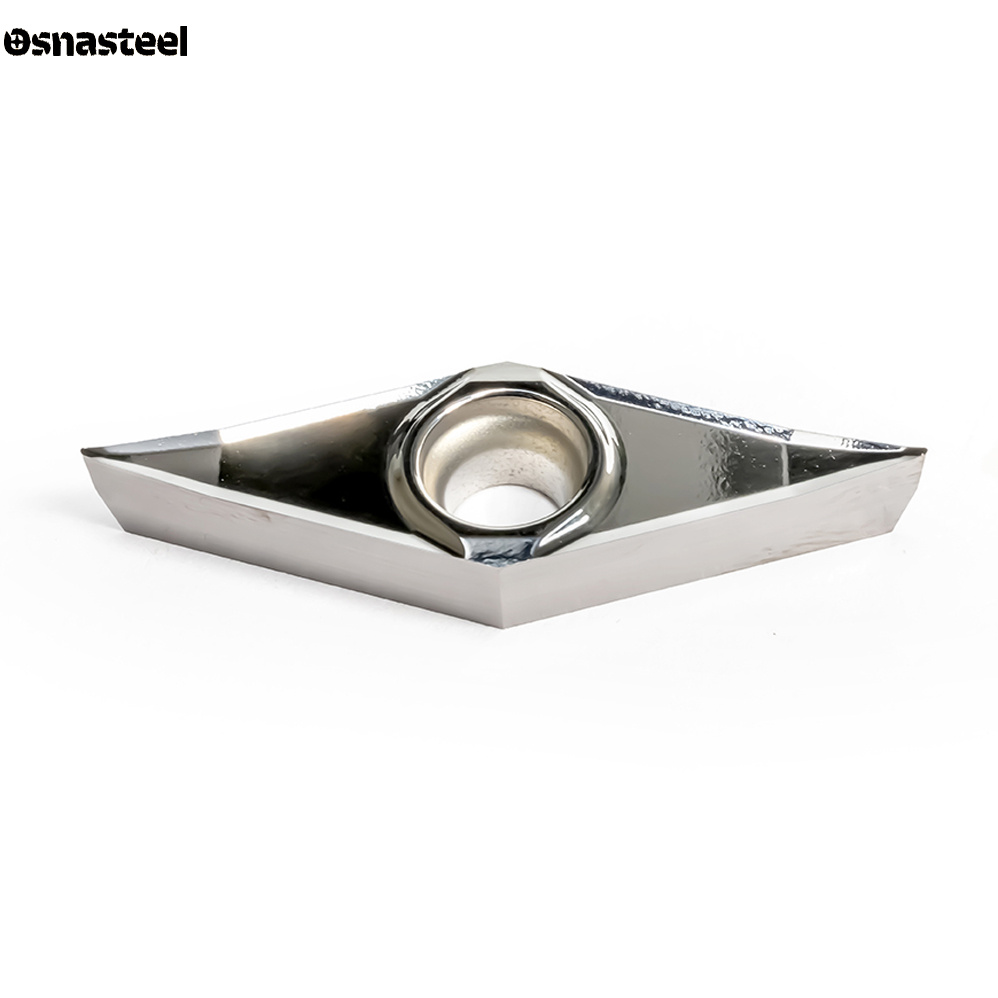

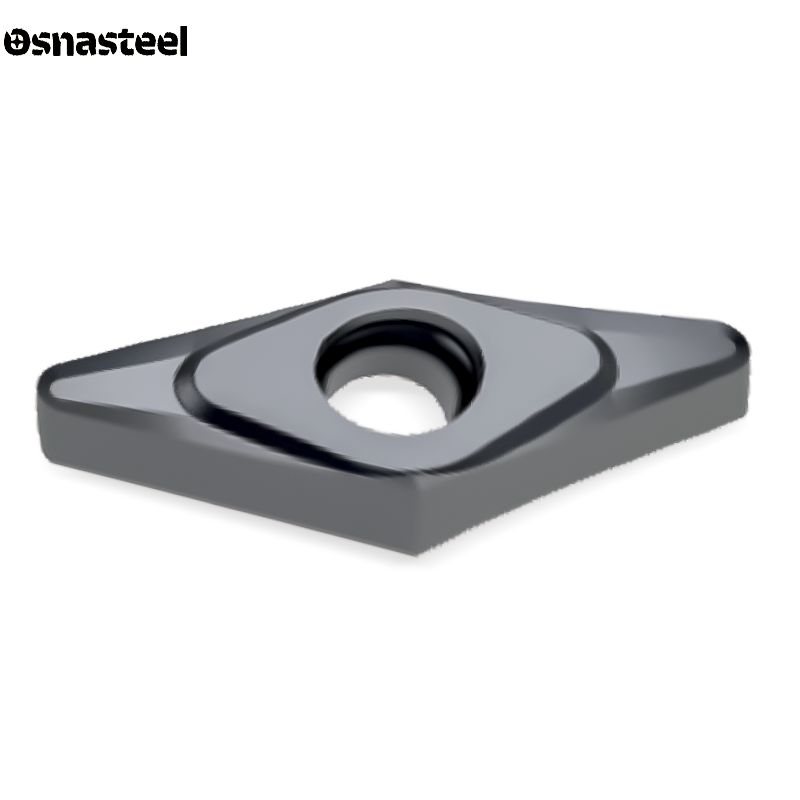

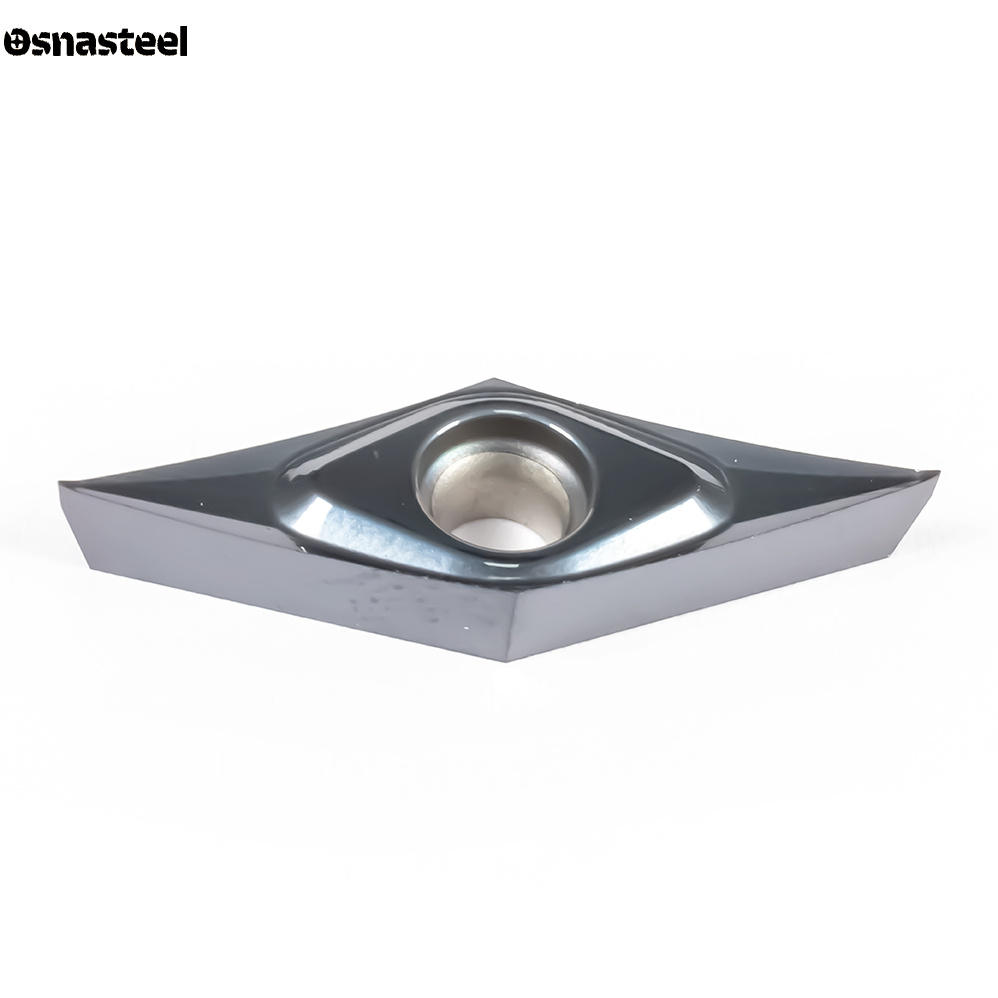

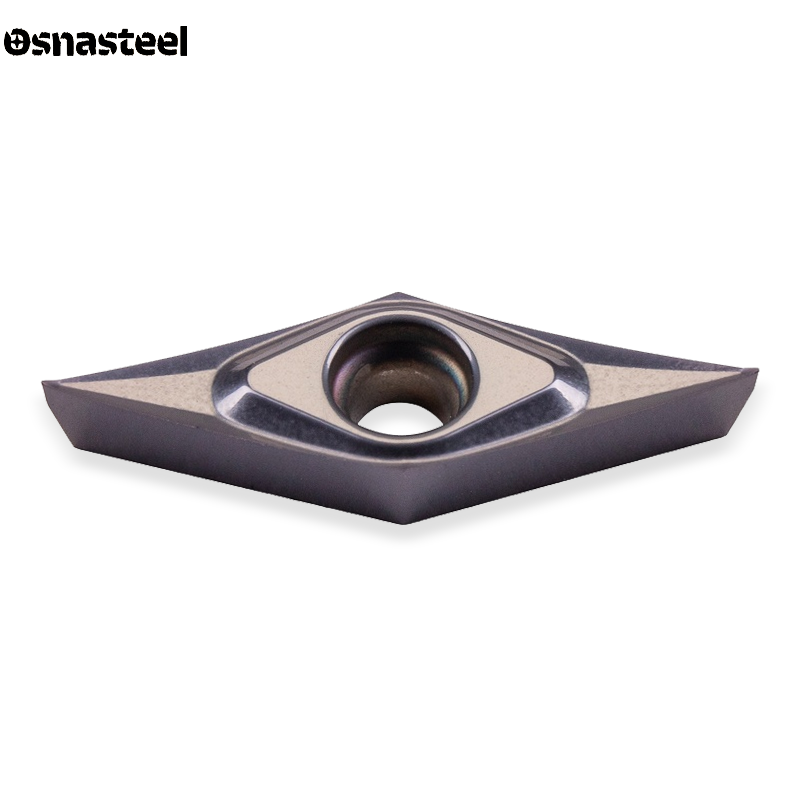

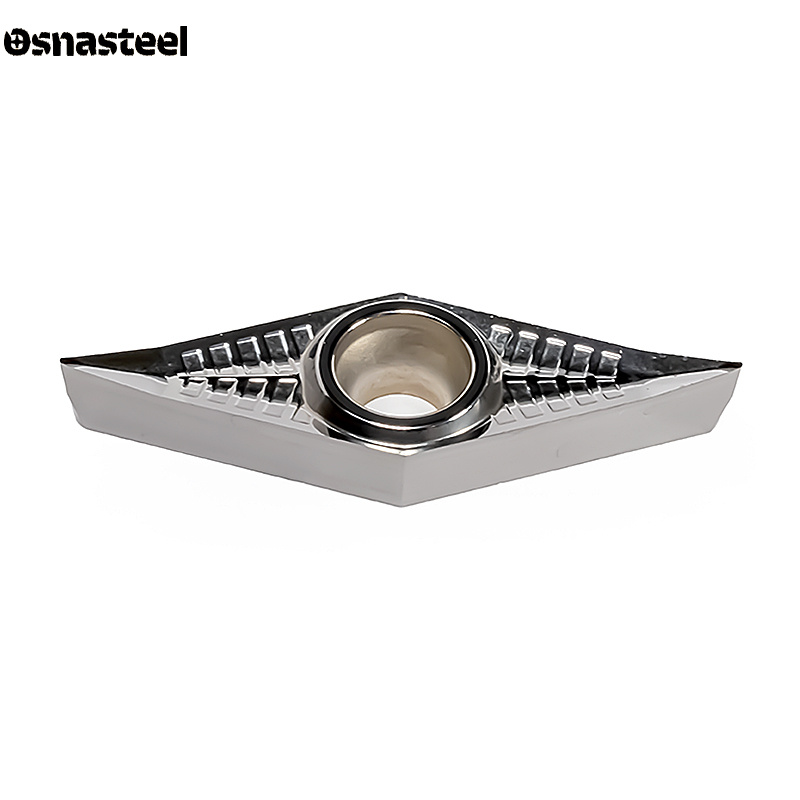

Токарные пластины VBGT — это прецизионные шлифованные пластины в форме ромба с острым углом 35°, созданные для сложного профильного точения. На сайте «Osnasteel» представлены высокоточные позитивные пластины VBGT для станков с ЧПУ и автоматов продольного точения. Вытянутая форма позволяет резцу проникать в самые труднодоступные места детали, вытачивать глубокие поднутрения и обратные уступы. За счет шлифованной кромки пластина гарантирует зеркальное качество поверхности при обработке алюминия, латуни, нержавеющей стали и жаропрочных сплавов.
Аббревиатура VBGT по стандарту ISO означает: V — форма ромба с узким углом 35°; B — позитивный задний угол 5°; G — высокая точность изготовления (шлифованная кромка); T — односторонняя со стружколомом и отверстием. Пластина имеет 2 рабочие кромки.
Стихия VBGT — это чистовые проходы, микроточение и работа с мелкими деталями. Благодаря углу 35° резец обладает феноменальной маневренностью: он может легко копировать сложные контуры, обрабатывать сферические поверхности и острые углы, куда не достанет треугольная пластина.
Инструмент крепится в державке при помощи винта (система S). Для наружного точения и профилирования применяются резцы серий SVJBR/L и SVVBN. Для растачивания небольших и средних отверстий используются внутренние борштанги серий S...-SVQBR/L.

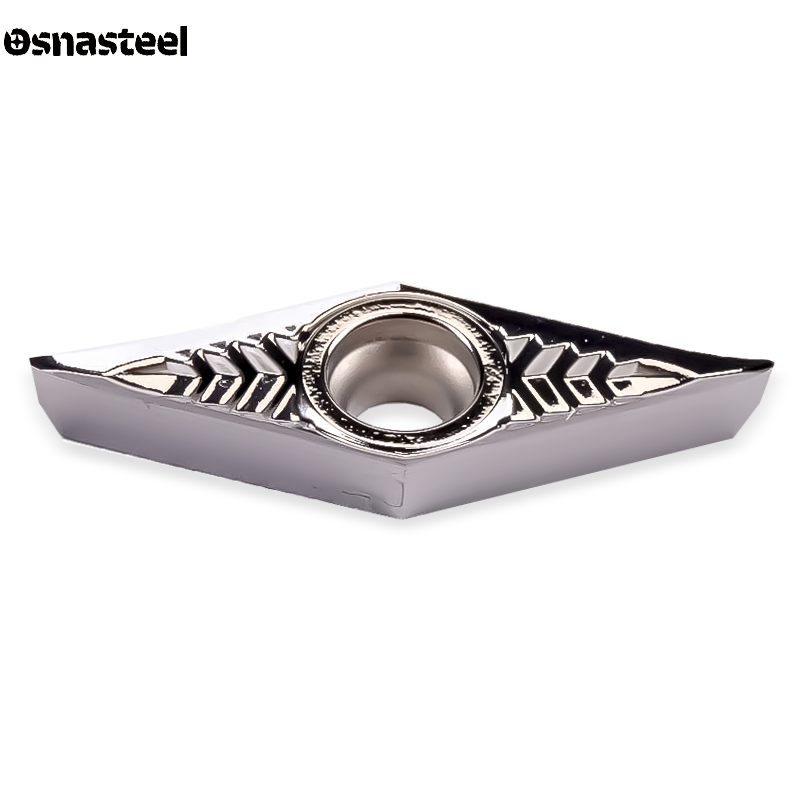

Как и в случае с треугольниками (TBGT и TCGT), разница кроется в заднем угле. У VBGT он равен 5°, а у VCGT — 7°. Это делает режущий клин VBGT немного толще. В результате острая вершина 35° получает дополнительную прочность, что снижает риск микросколов при точении вязких сталей.
Угол 35° сам по себе очень хрупкий, поэтому радиус играет огромную роль. Для вытачивания микроскопических канавок и острых кромок берут радиусы 0.1 и 0.2 мм. Для стандартной чистовой обработки и продления срока службы пластины чаще всего выбирают радиус 0.4 мм.
Для обработки алюминия, меди и пластика (N) применяют пластины без покрытия с зеркальной полировкой передней грани. Для финишного точения нержавеющей стали (M) и титана (S) используют мелкозернистые твердые сплавы с тонкими, гладкими защитными покрытиями (PVD).

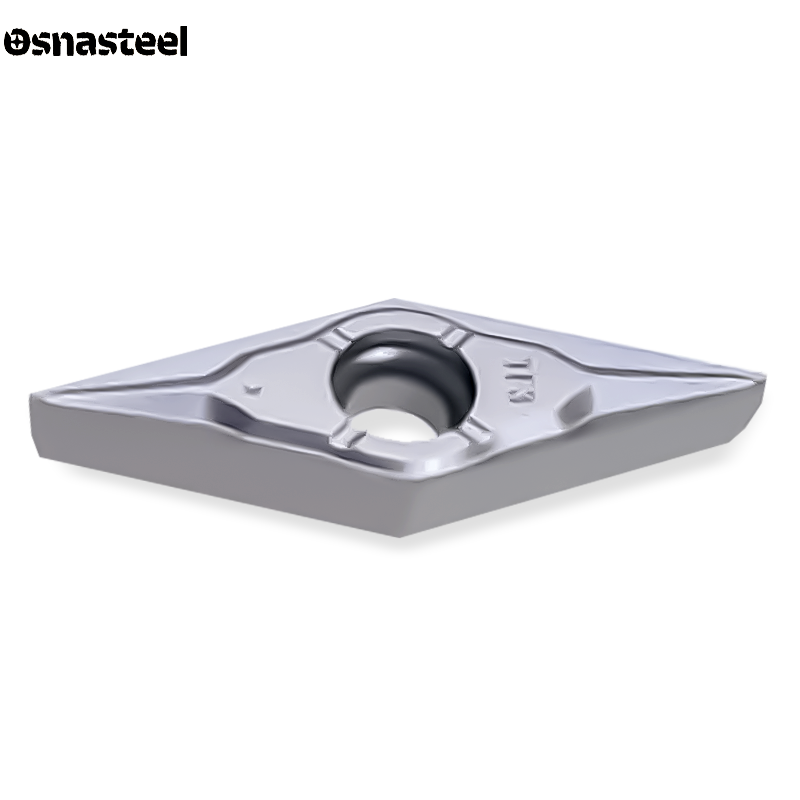

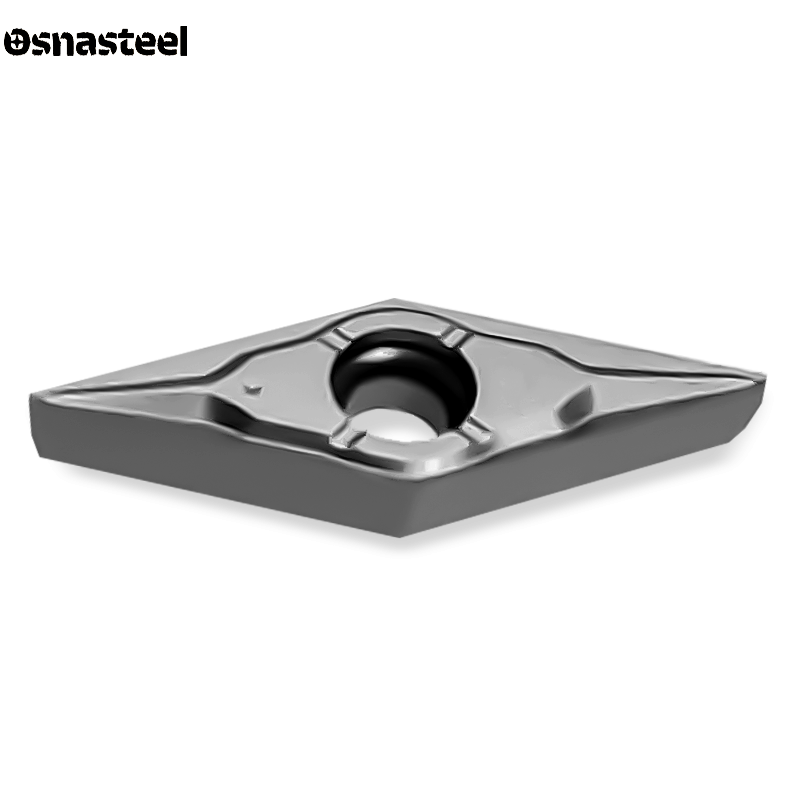

Самые ходовые размеры на производстве: VBGT 110304 (длина кромки 11 мм, толщина 3.18 мм — отлично подходит для небольших державок) и более крупный размер VBGT 160404 (длина кромки 16.6 мм, толщина 4.76 мм). Размер подбирается строго под посадочное место резца.
Пластина предназначена исключительно для деликатной обработки. Глубина резания (ap) обычно варьируется от 0.05 до 1.5 мм. Подача (f) назначается минимальной: от 0.02 до 0.15 мм/об. Работа с неравномерными припусками, коркой или вибрациями мгновенно сломает вершину 35°.
Мы предлагаем высокоточные шлифованные пластины VBGT для контурной и чистовой обработки на станках с ЧПУ и автоматах продольного точения. Используйте фильтры каталога для быстрого подбора инструмента по размеру (110304, 160404) и обрабатываемому материалу (включая алюминий). Технические специалисты Osnasteel всегда готовы помочь с выбором надежных державок (SVJBR, SVVBN) и подсказать проверенные режимы для профильного точения.
