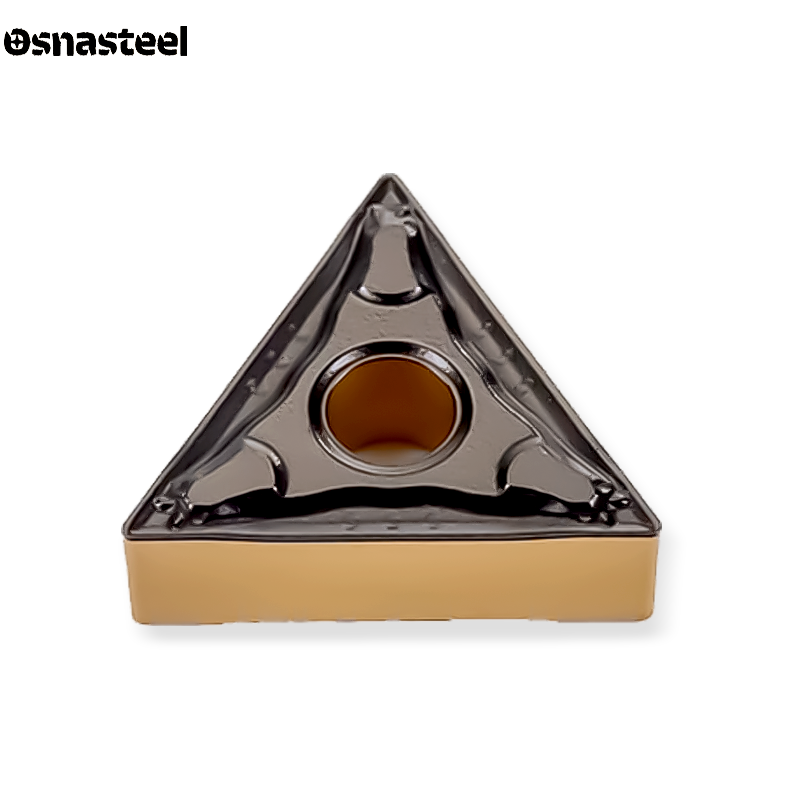

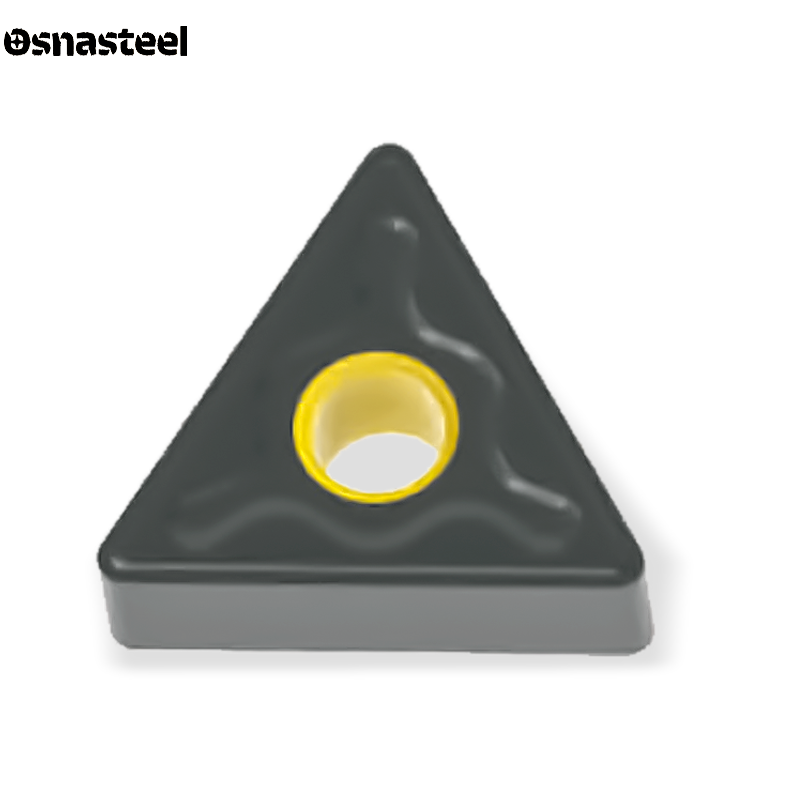

Токарные пластины TNMG — это универсальный и один из самых востребованных типов инструмента для станков с ЧПУ. Двусторонняя треугольная пластина с углом 60° сочетает в себе отличную маневренность и высокую экономическую эффективность. На сайте «Osnasteel» представлен широкий ассортимент пластин TNMG. Наличие 6 полноценных рабочих кромок делает их идеальным решением для серийного производства. Одним таким резцом можно эффективно выполнять продольное точение, снятие фасок, профильную обработку и подрезку торцов без смены инструмента.
Аббревиатура TNMG по стандарту ISO означает: T — форма треугольника (60°); N — двусторонняя пластина (задний угол 0°); M — средний класс точности (штампованная); G — двусторонний стружколом с крепежным отверстием. Пластина дает вам 3 кромки сверху и 3 кромки снизу.
Угол 60° позволяет пластине проникать в более узкие места по сравнению с популярными квадратами или ромбами 80°. TNMG отлично справляются со средними черновыми и получистовыми проходами. Однако из-за более острого угла их вершина чуть сильнее подвержена сколам при сильных ударах.
Пластина является негативной, поэтому необходимый угол резания задается наклоном самой державки. Для надежной работы применяются системы крепления прихватом сверху или рычагом за отверстие. Самые популярные державки для наружного точения: MTJNR/L, PTGNR/L и WTJNR/L.
Самый ходовой и универсальный радиус — 0.8 мм (оптимальный баланс между качеством поверхности и прочностью кромки). Для деликатных получистовых проходов выбирают 0.4 мм, а для уверенного снятия припуска по поковке — радиус 1.2 мм.
Для TNMG выпускается множество видов прессованных стружколомов. Вы можете выбрать пластины как с узкими канавками для надежного завивания стружки при небольших съемах, так и с широкими открытыми стружколомами для отвода большого количества тепла при черновом точении.
Для высокопроизводительного непрерывного точения сталей (P) и чугунов (K) используются жесткие сплавы с толстым CVD-покрытием. Для обработки нержавейки (M), жаропрочных сплавов (S) или точения с небольшим ударом отлично подходят вязкие сплавы с гладким PVD-покрытием.
Основной и самый популярный габарит для большинства станков — 16-й. Маркировка TNMG 160408 означает, что длина кромки составляет 16.5 мм, а толщина — 4.76 мм. Для работы с увеличенным припуском и на крупных станках применяют 22-й размер (TNMG 220408 / 220412).
Благодаря своей универсальности, инструмент работает в широком диапазоне. Рекомендуемая глубина резания (ap) варьируется от 0.5 до 5.0 мм. Подача (f) назначается в пределах 0.10 – 0.45 мм/об. Режимы необходимо корректировать в зависимости от жесткости станка и выбранного радиуса.
Мы предлагаем огромный выбор сменных токарных пластин TNMG для универсальной обработки на станках с ЧПУ. Используйте фильтры каталога для быстрого подбора инструмента по типоразмеру (160408, 220408), радиусу при вершине и марке твердого сплава. Инженеры Osnasteel всегда готовы оказать техническую поддержку в выборе державок (MTJNR, PTGNR) и расчете оптимальных режимов резания для повышения эффективности вашего производства.
