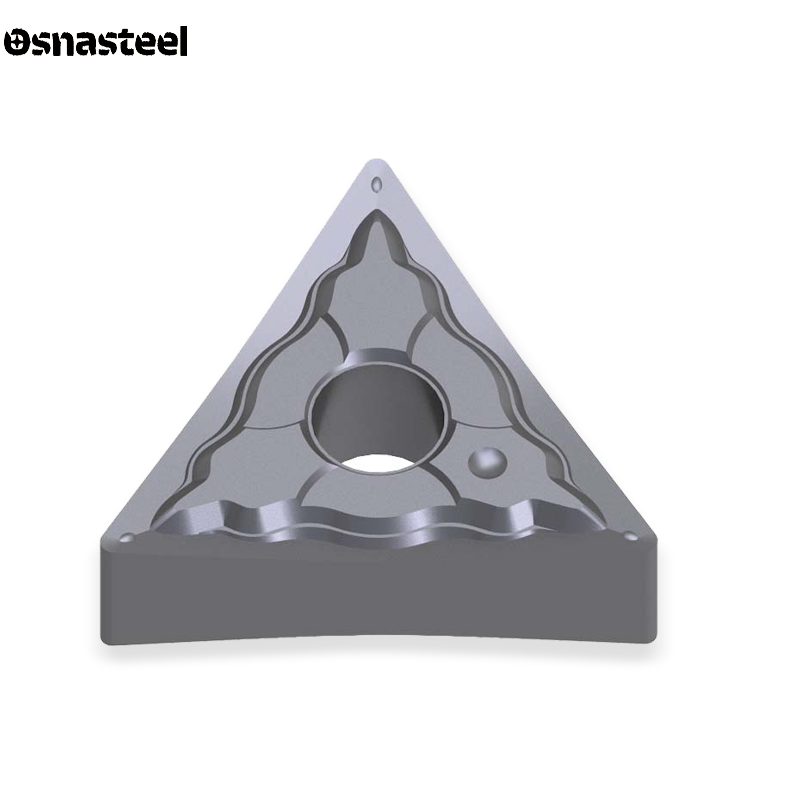

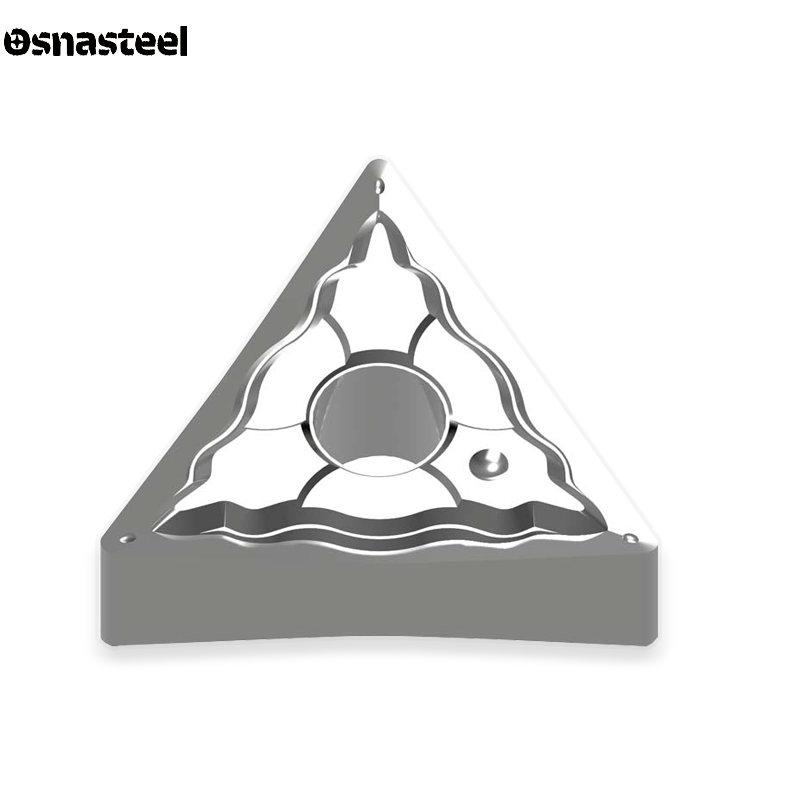

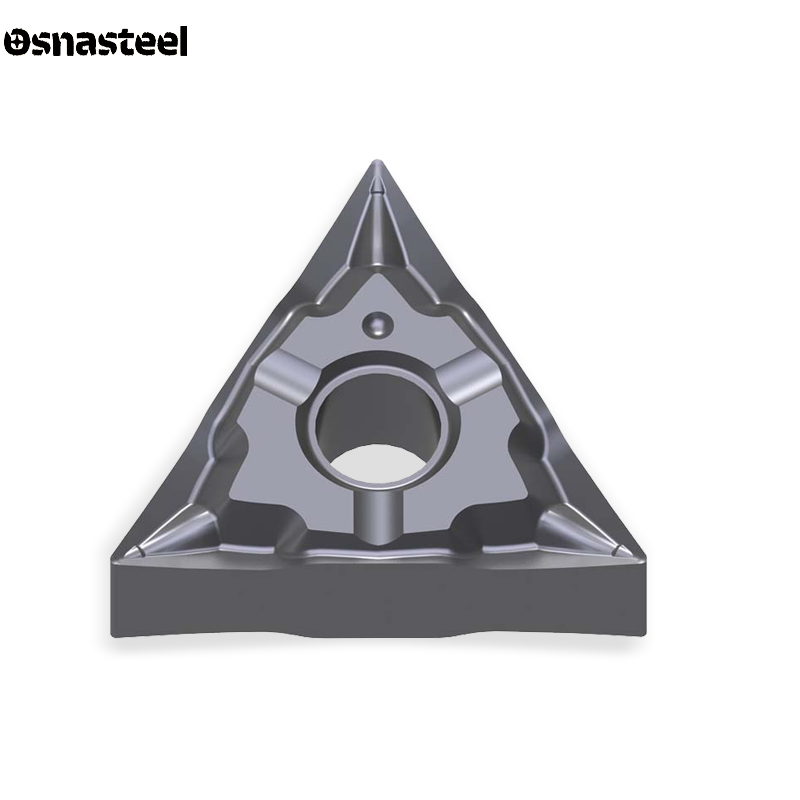

Токарные пластины TNGG — это прецизионные двусторонние пластины треугольной формы (угол 60°), разработанные для точной чистовой обработки. На сайте «Osnasteel» представлены шлифованные пластины TNGG для станков с ЧПУ. Главное достоинство этого инструмента — сочетание высокой точности и максимальной экономичности. Благодаря двусторонней конструкции, вы получаете 6 острых рабочих кромок, что значительно снижает затраты на инструмент при финишном точении деталей с высокими требованиями к качеству поверхности.
Аббревиатура TNGG по стандарту ISO означает: T — треугольная форма (60°); N — двусторонняя негативная база (задний угол 0°); G — высокая точность изготовления (шлифовка); G — двусторонний стружколом с отверстием. Пластина дает 3 кромки сверху и 3 снизу.
В отличие от черновых пластин, TNGG созданы для снятия небольших припусков на финишных проходах. Острая кромка аккуратно срезает металл без лишнего трения, что позволяет получать детали с точными размерами и отличной шероховатостью, избегая отжатия заготовки.
Поскольку пластина не имеет собственного заднего угла (база 0°), державка сама наклоняет ее в зоне резания. Для надежной фиксации применяются системы крепления рычагом или прихватом сверху. Наиболее популярные резцы под этот тип: PTGNR/L и MTJNR/L.
Обычные пластины TNMG — прессованные и имеют скругленную кромку для прочности при черновой работе. Пластины TNGG проходят дополнительную шлифовку периферии. Их кромка намного острее, что критически важно для чистового точения вязких и мягких материалов.
Для точных чистовых работ с минимальным съемом металла применяют радиус 0.4 мм. Если требуется чуть большая прочность вершины и планируется точение с повышенной подачей (получистовые проходы), отличным выбором станет радиус 0.8 мм.
Для финишной обработки сталей и чугунов применяются износостойкие сплавы. Для работы с нержавеющей сталью, цветными металлами и вязкими сплавами отлично подходят гладкие PVD-покрытия или полированные непокрытые пластины, предотвращающие налипание стружки.
Самый распространенный габарит для токарных станков с ЧПУ — 16-й. Основные маркировки: TNGG 160404 и TNGG 160408. Это означает, что длина режущей кромки составляет 16.5 мм, а толщина пластины — 4.76 мм. Этого размера с запасом хватает для чистовых операций.
Инструмент рассчитан на легкие режимы. Рекомендуемая глубина резания (ap) варьируется от 0.1 до 1.5 мм. Подача (f) назначается небольшой — от 0.05 до 0.25 мм/об. Шлифованная кромка чувствительна к перегрузкам, поэтому работа с сильным ударом недопустима.
Мы предлагаем прецизионные двусторонние пластины TNGG для экономичной и высокоточной чистовой обработки на станках с ЧПУ. Используйте фильтры нашего каталога для быстрого подбора инструмента по радиусу (0.4 или 0.8) и обрабатываемому материалу. Технические специалисты Osnasteel всегда готовы помочь с выбором надежных державок (PTGNR, MTJNR) и проконсультировать по режимам для идеального финишного точения.
