Токарные пластины SNMG — это универсальный и очень популярный инструмент для станков с ЧПУ. Двусторонняя квадратная пластина обеспечивает высокую прочность режущей кромки и максимальную экономическую выгоду, так как имеет сразу 8 рабочих углов. На сайте «Osnasteel» представлен большой выбор пластин SNMG. Это отличный вариант для снятия основного припуска, продольного точения и подрезки торцов, когда не требуется вытачивать сложные контуры и глубокие канавки.
Маркировка SNMG по стандарту ISO означает: S — форма квадрата (угол 90°); N — двусторонняя пластина (задний угол 0°); M — стандартный класс точности (штампованная); G — отверстие и стружколом на обеих сторонах. Вы платите за одну пластину, а получаете 8 рабочих кромок.
Квадратная форма с углом 90° делает вершину очень крепкой, поэтому инструмент не боится нагрузок. Пластины SNMG отлично подходят для съема большого объема металла, торцевания и снятия фасок. Однако из-за своей формы они не могут точить сложные профили и обратные уступы.
Пластина двусторонняя, поэтому для работы ее нужно правильно наклонить в державке. Применяются надежные системы жесткого крепления (рычагом за отверстие или прихватом сверху). Самые востребованные державки для этих пластин: PSBNR/L, MSKNR/L и DSBNR/L.
Самый ходовой универсальный радиус — 0.8 мм (подходит для большинства задач). Для черновых работ, снятия неравномерных припусков и точения с легким ударом выбирают радиусы 1.2 мм и 1.6 мм. Чем больше радиус, тем прочнее кромка, но тем выше нагрузка на станок.
Для SNMG выпускается множество видов стружколомов. Можно выбрать пластины с узкими канавками для стабильного ломания стружки на небольших съемах, либо с широкими углублениями — для отвода толстой стружки и защиты от перегрева при мощном черновом точении.
Для быстрой и непрерывной обработки стали и чугуна лучше всего подходят сплавы с толстым защитным покрытием (CVD). Если же предстоит точить нержавеющую сталь, жаропрочные сплавы или работать с частыми ударами, выбирают более гладкие и вязкие покрытия (PVD).

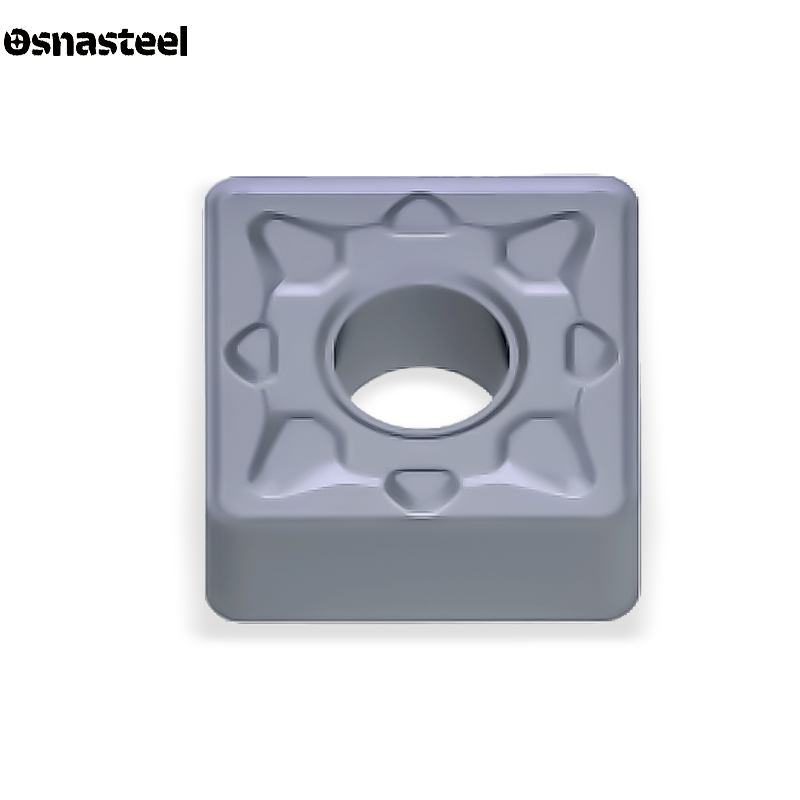

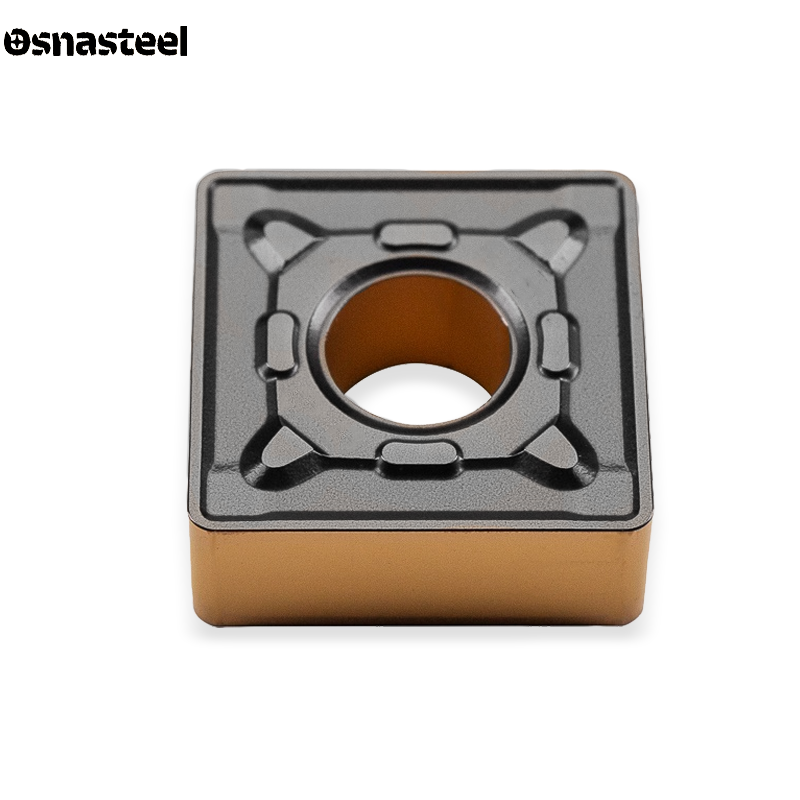

Основной габарит для большинства станков — 12-й: SNMG 120408 (длина стороны 12.7 мм, толщина 4.76 мм). Для тяжелого точения и крупногабаритных деталей применяют мощные пластины 19-го габарита: SNMG 190612 / 190616 (длина стороны 19 мм, толщина 6.35 мм).
Инструмент готов к серьезной работе. Глубина резания (ap) в зависимости от размера пластины варьируется от 1.0 до 6.0 мм. Подача (f) назначается в пределах 0.15 – 0.60 мм/об. Режимы следует подбирать с учетом жесткости заготовки и мощности вашего оборудования.
Мы предлагаем огромный выбор сменных токарных пластин SNMG для станков с ЧПУ. Воспользуйтесь фильтрами каталога, чтобы быстро подобрать инструмент по размеру (120408, 190612), радиусу при вершине и марке твердого сплава. Инженеры Osnasteel всегда готовы помочь с выбором надежных державок (PSBNR, MSKNR) и дать простые рекомендации по настройке оптимальных режимов резания.
