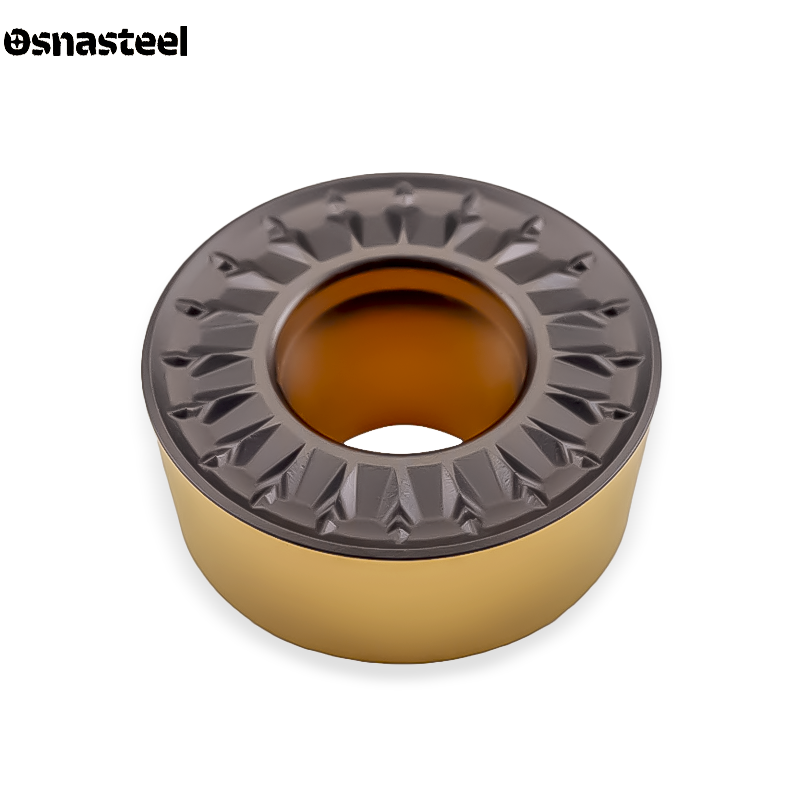

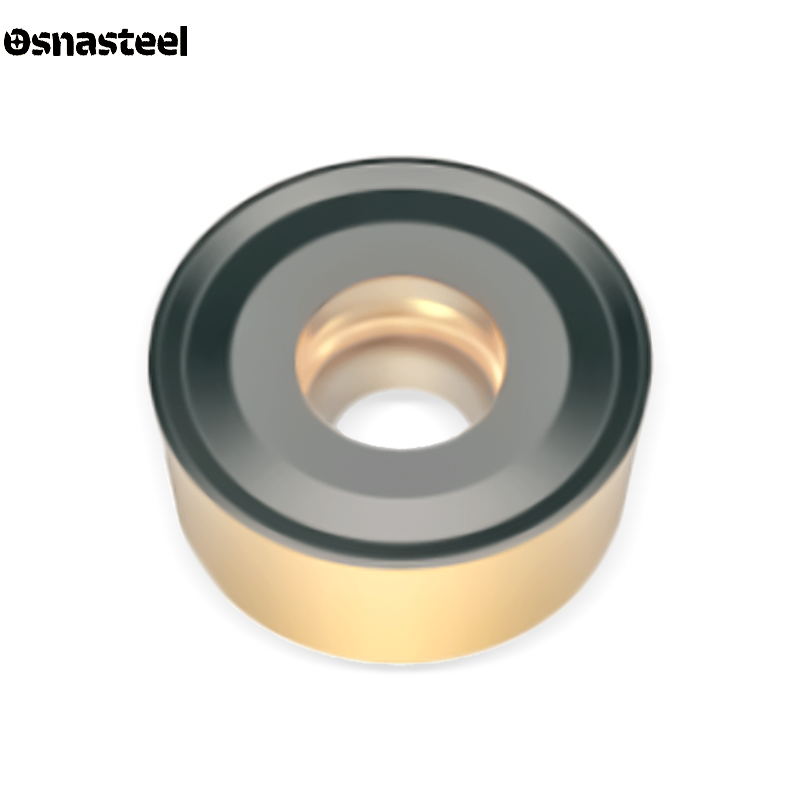

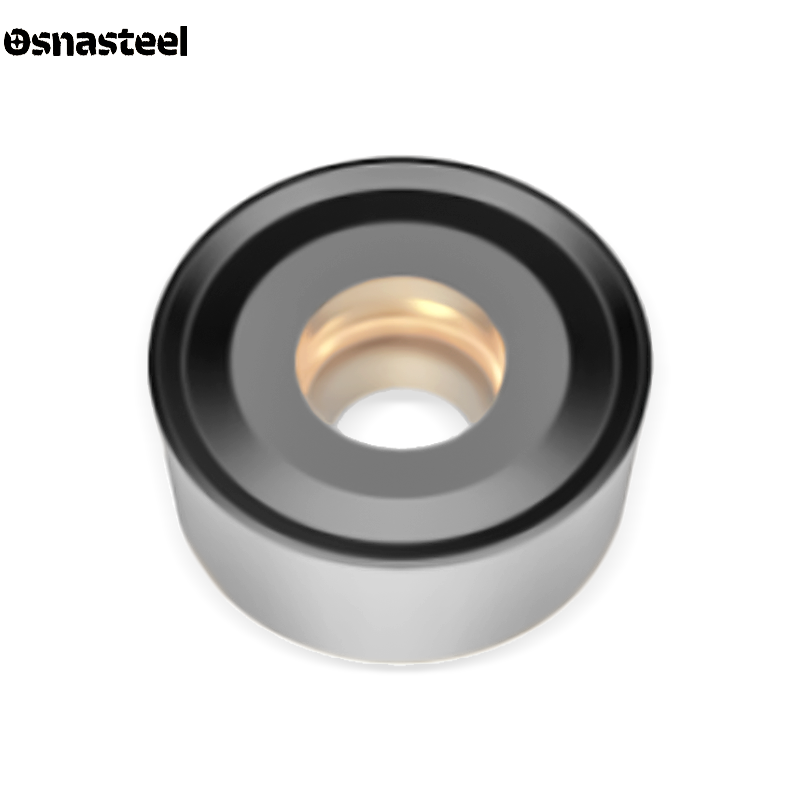

Токарные пластины RCGT — это прецизионные шлифованные пластины круглой формы, предназначенные для высокоточного контурного точения, обработки радиусных канавок и галтелей. На сайте «Osnasteel» представлен широкий ассортимент позитивных круглых пластин для станков с ЧПУ. Круглая геометрия обладает самой высокой прочностью кромки из-за отсутствия ослабленных углов, а прецизионная шлифовка обеспечивает минимальные силы резания. Это делает RCGT идеальным выбором для чистового профилирования жаропрочных сплавов, титана, алюминия и нержавеющих сталей без риска вибраций.
Аббревиатура RCGT по стандарту ISO означает: R — круглая форма (Round); C — позитивный задний угол 7°; G — высокий класс допуска (прецизионная шлифовка); T — односторонняя со стружколомом и отверстием. Главный плюс круглой пластины — возможность поворачивать ее много раз по мере износа кромки.
RCGT — это инструмент для сложного копировального (профильного) точения. Они идеально вытачивают сферы, плавные переходы, галтели и радиусные канавки. Острая позитивная кромка позволяет снимать минимальные припуски, не "отжимая" тонкостенную или нежесткую деталь.
Крепление круглых позитивных пластин осуществляется винтом через центральное отверстие (система S). Для наружного точения и профилирования применяются державки серий SRDCN и SRGCR/L. Для внутренней обработки криволинейных поверхностей используются расточные борштанги S...-SRDCR/L.
У круглой пластины нет отдельного угла при вершине, вся ее рабочая кромка — это один большой сплошной радиус. Это позволяет получать превосходную шероховатость (эффект "выглаживания") даже при повышенных подачах, что недостижимо для стандартных ромбов с малым радиусом.
При контурном точении (например, обработке сферы) глубина резания постоянно меняется. Стружколомающие канавки RCGT спроектированы так, чтобы обеспечивать плавное завивание и отвод стружки при постоянной смене вектора нагрузки и толщины срезаемого слоя.
Для обработки алюминия (N) применяются полированные непокрытые пластины с идеальной гладкостью. Для вязких нержавеющих сталей (M), титана и жаропрочных сплавов (S) используются мелкозернистые твердые сплавы с тонкими, гладкими PVD-покрытиями, стойкими к адгезии.
Размер круглой пластины определяется ее диаметром. Самые ходовые типоразмеры для станков с ЧПУ: RCGT 10T3 (диаметр 10 мм, толщина 3.97 мм) и RCGT 1204 (диаметр 12 мм, толщина 4.76 мм). Выбор диаметра зависит от минимального радиуса профиля детали.
Глубина резания (ap) должна быть строго меньше радиуса самой пластины, рекомендуемый диапазон — от 0.1 до 3.0 мм. Подача (f) назначается в пределах 0.05 – 0.35 мм/об. За счет большой площади контакта кромки с деталью, RCGT позволяет применять более высокие подачи при чистовой обработке.
Мы предлагаем высокоточные круглые пластины RCGT для профильного и контурного точения на станках с ЧПУ. Используйте фильтры каталога для быстрого подбора инструмента по диаметру (10T3, 1204) и типу обрабатываемого материала (включая алюминий и жаропрочные сплавы). Инженеры Osnasteel готовы помочь с выбором державок (SRDCN) и проконсультировать по стратегиям контурной обработки для достижения зеркальной поверхности.
