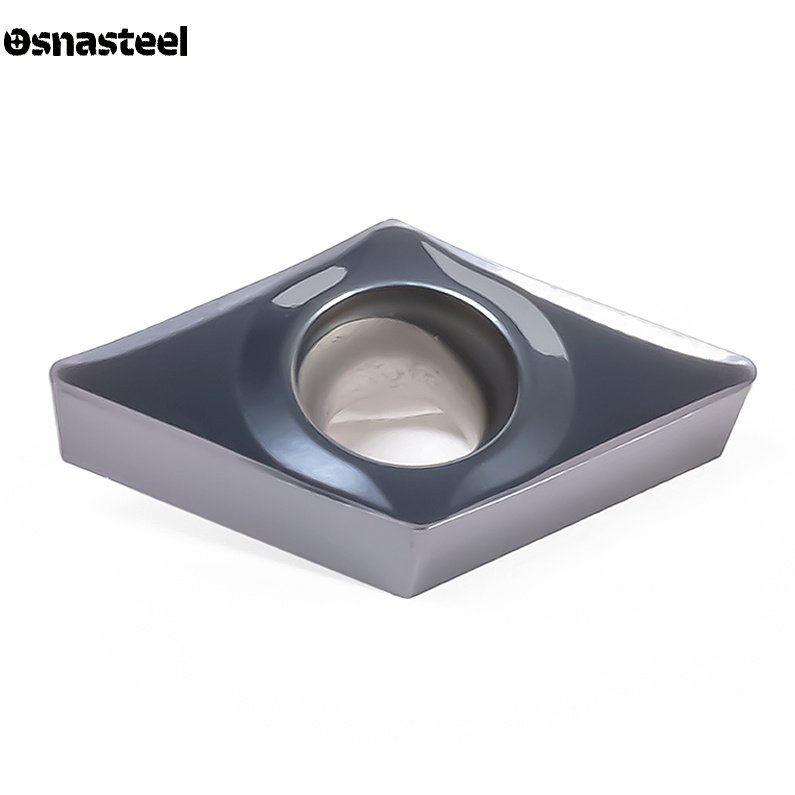

Токарные пластины DCGT — это высокоточные прецизионные пластины с ромбической формой (угол 55°), предназначенные для чистовой, суперчистовой обработки и контурного точения. На сайте «Osnasteel» представлен широкий ассортимент шлифованных пластин DCGT ведущих мировых производителей для станков с ЧПУ. Благодаря острому режущему краю, заднему углу 7° и полированным передним поверхностям, пластины DCGT обеспечивают минимальное усилие резания, что критически важно при обработке нежестких деталей, тонкостенных втулок, а также вязких и цветных металлов без риска возникновения вибраций и заусенцев.
Аббревиатура DCGT расшифровывается по стандарту ISO: D — ромб с углом при вершине 55°; C — позитивный задний угол 7°; G — высокий класс допуска (прецизионная шлифовка); T — односторонняя пластина со стружколомом и центральным отверстием. Острый угол 55° обеспечивает отличный доступ в узкие пазы и углы.
Основная специализация DCGT — финишные проходы, сложное контурное точение и чистовая расточка. За счет геометрии ромба с углом 55° инструмент позволяет обрабатывать детали со сложными профилями и ступенями без риска задевания смежных поверхностей заготовки.
Крепление пластин DCGT осуществляется винтом через центральное отверстие (система S). Для наружного точения применяются стандартные державки серии SDJCR/L, а для внутреннего растачивания малых диаметров — прецизионные расточные борштанги серии S...-SDJCR/L (включая твердосплавные держатели для глубоких отверстий).
Доступные радиусы: 0.1 / 0.2 мм (суперчистовая обработка, микроприпуски и острые кромки), 0.4 мм (стандартный чистовой радиус) и 0.8 мм (для повышенной стойкости при получистовых операциях). Малый радиус минимизирует радиальную составляющую силы резания.
Пластины DCGT оснащаются специализированными острыми стружколомами. Они спроектированы для эффективного отвода и дробления стружки при минимальных глубинах резания (от 0.05 мм), исключая налипание обрабатываемого материала на режущую кромку.
Для обработки алюминия, меди и латуни (группа N) применяются непокрытые полированные пластины из мелкозернистого твердого сплава, предотвращающие наростообразование. Для нержавеющих сталей (группа M) и жаропрочных сплавов (группа S) используются пластины с тонкими гладкими PVD-покрытиями.

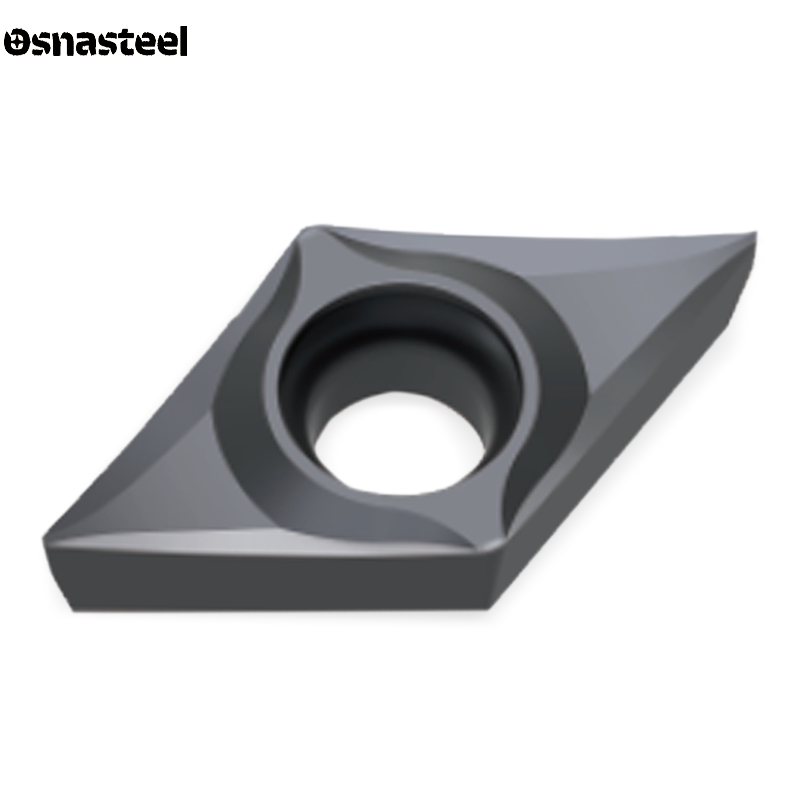

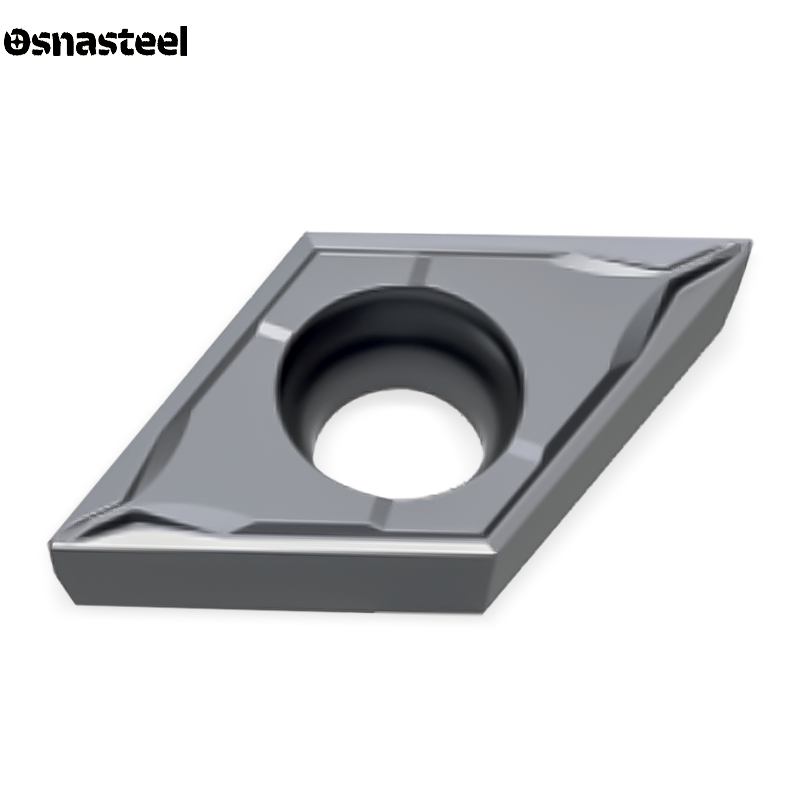

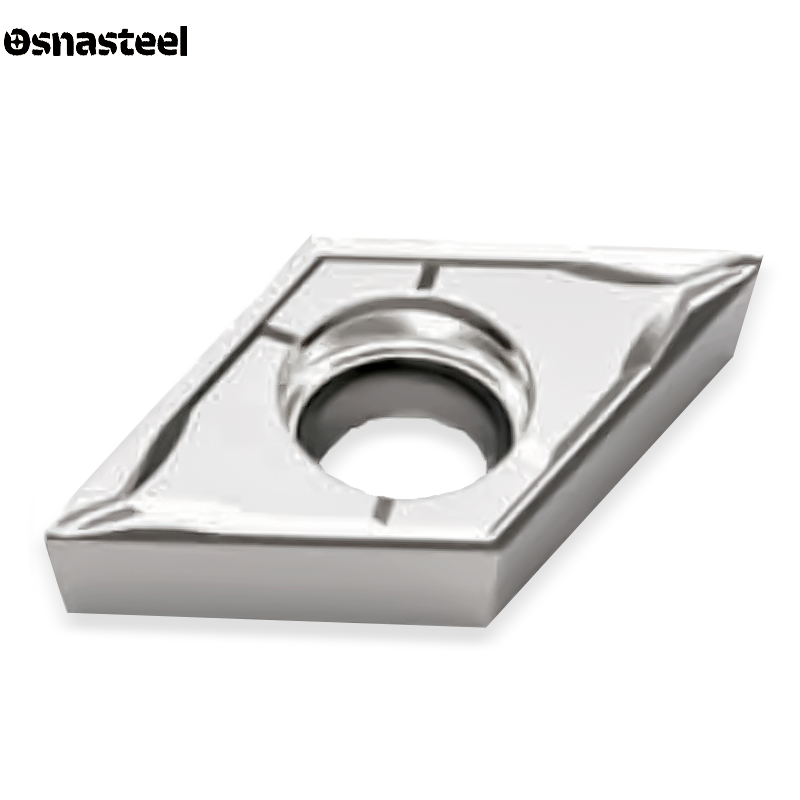

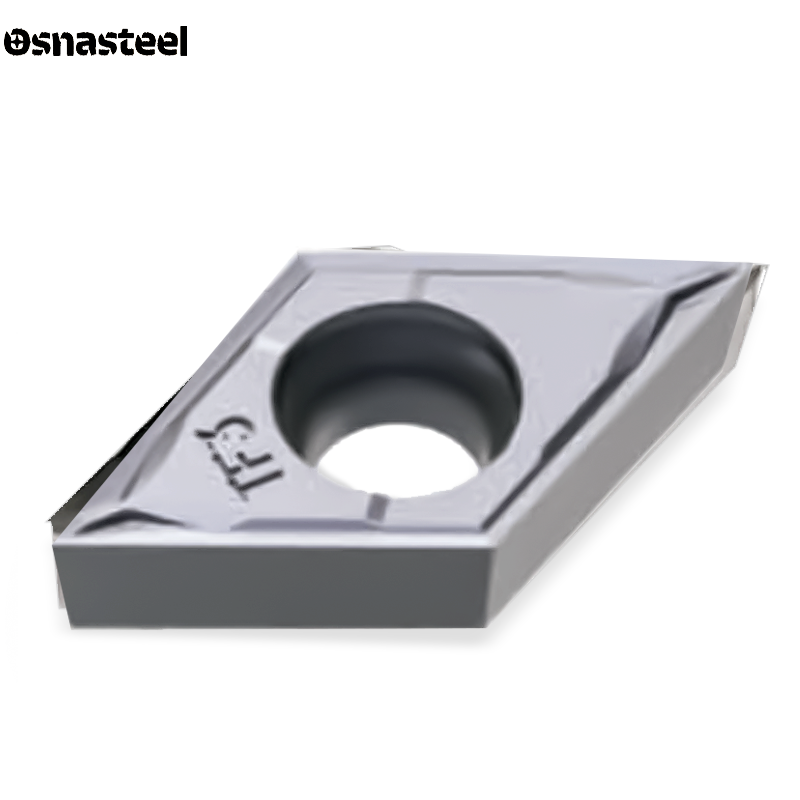

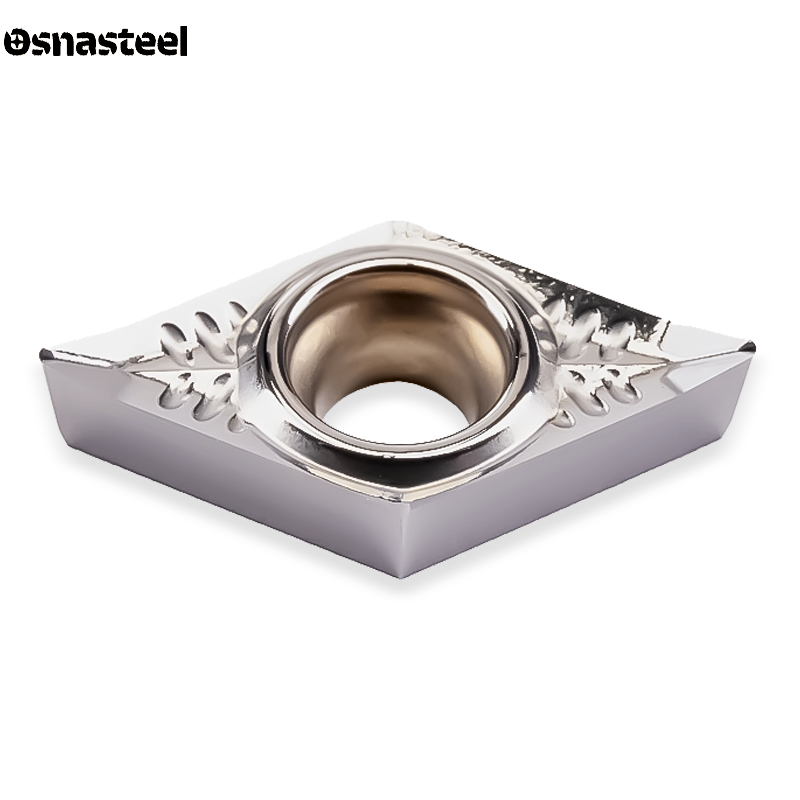

Наиболее популярные типоразмеры для станков с ЧПУ: DCGT 070204 (длина режущей кромки 7.7 мм, толщина 2.38 мм, радиус 0.4) и DCGT 11T304. Для миниатюрных токарных операций применяются уменьшенные пластины серии 0702 с высочайшей точностью позиционирования.
Рекомендуемая глубина резания (ap) для DCGT составляет от 0.05 до 2.0 мм. Подача (f) назначается небольшой: 0.03 – 0.15 мм/об для достижения высокого класса шероховатости поверхности (Ra от 0.4 до 1.6). Из-за острого угла 55° пластина чувствительна к ударным нагрузкам.
Мы поставляем оригинальные сменные твердосплавные пластины DCGT для высокоточного токарного оборудования с ЧПУ. Используйте фильтры каталога для подбора по типоразмеру, радиусу и обрабатываемому материалу. Технологи компании Osnasteel готовы оказать экспертную помощь в подборе державок, расчету режимов резания и оптимизации вашего инструментального фонда.
