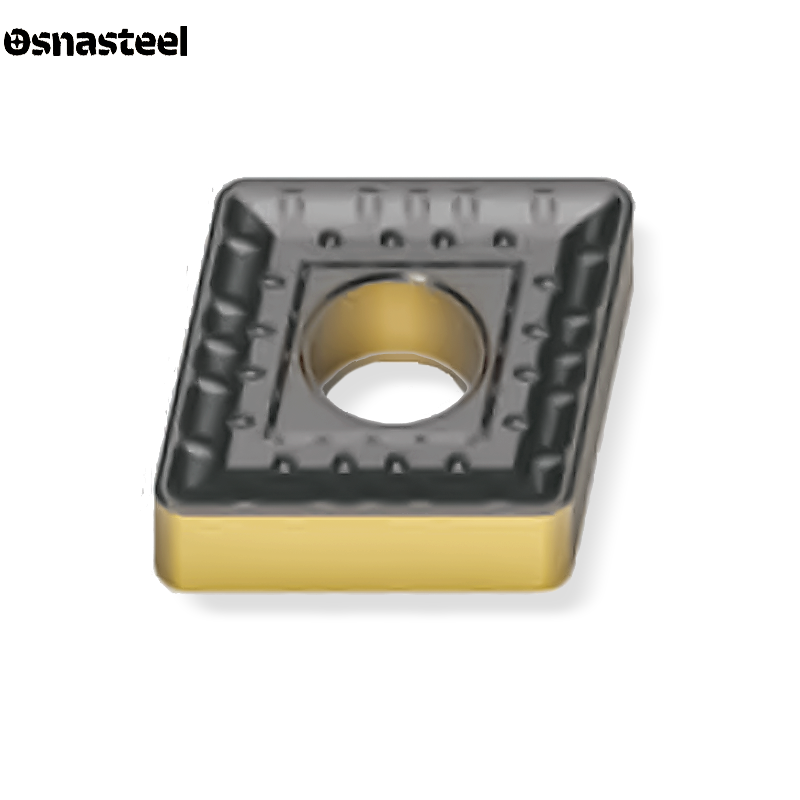

Токарные пластины CNMM — это «тяжелая артиллерия» для экстремальной черновой обработки металлов. В отличие от популярной массовой серии CNMG, пластины CNMM имеют одностороннюю конструкцию с абсолютно плоским основанием, что обеспечивает максимальную опорную жесткость при колоссальных нагрузках. На сайте «Osnasteel» представлены сверхпрочные пластины CNMM, предназначенные для обдирки поковок, литья и тяжелого прерывистого резания на мощных токарных и карусельных станках.
CNMM означает: C — ромб 80°; N — задний угол 0°; M — средний допуск; M — отверстие и стружколом ТОЛЬКО на одной (верхней) стороне. Нижняя грань пластины абсолютно плоская. Эта геометрия лишает вас двух кромок, но взамен дает невероятную прочность.
Гладкая нижняя поверхность пластины CNMM обеспечивает 100% пятно контакта с опорной подкладкой (симсом) державки. Это полностью исключает микроперемещения и раскалывание пластины при экстремальных ударных нагрузках и вибрациях.
Серия CNMM разработана специально для тяжелого машиностроения: агрессивного снятия литейной корки, жесткой окалины, обработки эксцентричных поковок и крупногабаритных валов с сильным прерывистым резанием (сварные швы, раковины).
Стружколомающая геометрия пластин CNMM спроектирована для работы на экстремальных глубинах (ap). Широкие, открытые и глубокие стружколомающие канавки эффективно отводят и ломают толстую, жесткую стружку, не позволяя ей спрессовываться и клинить.
Для тяжелой обдирки малые радиусы недопустимы из-за риска скола. Применяются усиленные радиусы: от 1.2 мм до 2.4 мм (например, типоразмеры 190616 или 190624). Большой радиус распределяет ударную нагрузку по большей площади режущей кромки.
Такие мощные пластины требуют соответствующих оправок. Они устанавливаются в усиленные державки систем P (мощный рычажный прижим) или M (комбинированный прихват сверху). Популярные типоразмеры для тяжелых станков: PCLNR 3232P19, MCLNR 4040S19.
Обдирка сопровождается колоссальным тепловыделением и абразивным износом. Для пластин CNMM применяются самые прочные градиентные основы твердых сплавов с толстым многослойным CVD-покрытием (TiCN + Al2O3), обеспечивающим надежный термобарьер.
Рабочий диапазон пластин CNMM впечатляет: глубина резания (ap) может варьироваться от 3.0 до 15.0 мм, а подача (f) — от 0.4 до 1.2 мм/об. Важно: работа на малых (чистовых) режимах приведет к затиранию кромки и быстрому выходу инструмента из строя.
Мы поставляем мощные обдирочные пластины CNMM для тяжелых станков с ЧПУ и токарных карусельных станков. Используйте фильтры для удобного поиска по крупным типоразмерам (190612, 190616, 250924 и др.), радиусу и обрабатываемому материалу. Технологи Osnasteel готовы проконсультировать вас по внедрению инструмента для экстремальной черновой обработки поковок и литья.
