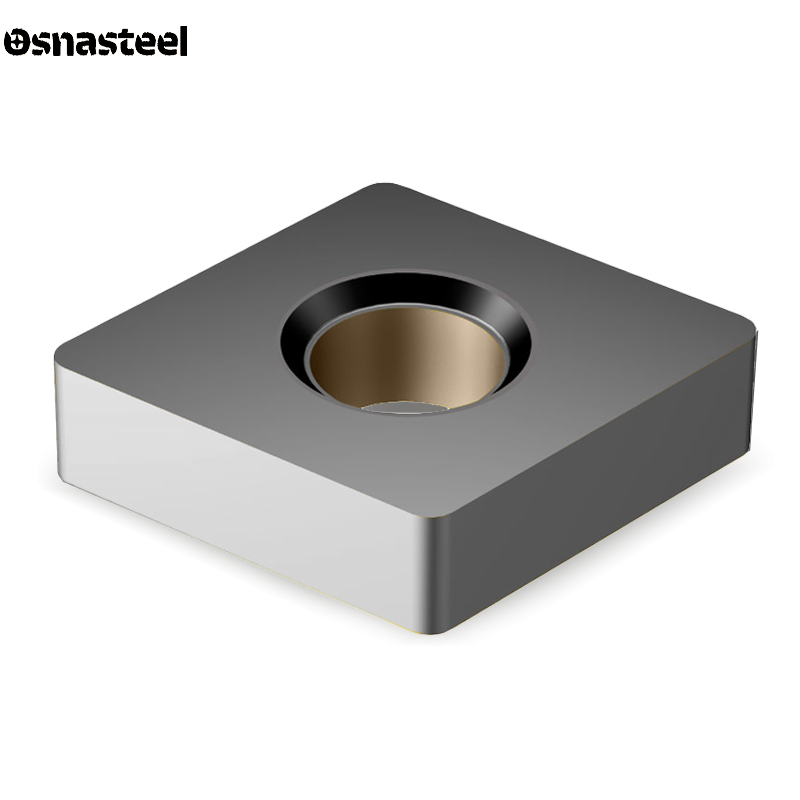

Токарные пластины CNMA — это специализированный инструмент гладкой формы, созданный для экстремально тяжелых условий резания и обработки хрупких материалов. В отличие от массовой серии CNMG, пластины CNMA не имеют стружколомающей геометрии на передней поверхности. На сайте «Osnasteel» представлены двухсторонние твердосплавные пластины CNMA, которые являются стандартом отрасли при высокопроизводительной обработке серого и высокопрочного чугуна, а также при обдирке поковок с коркой.
CNMA означает: C — ромб 80°; N — негативный задний угол (0°); M — средний класс допуска; A — цилиндрическое отверстие БЕЗ стружколома (плоская передняя поверхность). Угол 80° в сочетании с плоской базой обеспечивает непревзойденную прочность и монолитность режущего клина.
Чугун дает короткую стружку надлома, которая не нуждается в завивании и дроблении. Поэтому применение пластин CNMA со стружколомом (как у CNMG) не имеет смысла и только ослабляет кромку. Гладкие пластины CNMA — это №1 для точения тормозных дисков, барабанов и корпусов насосов.
Плоская передняя поверхность позволяет кромке выдерживать колоссальные механические удары. Пластины CNMA применяются для снятия литейной корки, точения эксцентричных поковок и прерывистого резания, где пластины со стружколомом моментально выкрашиваются.
Если пластина CNMA используется для черновой обработки стали (где стружку ломать нужно), ее устанавливают в державки типа P (рычажный прижим) или C (прижим сверху) совместно со специальной стружколомающей пластиной (прихватом), которая крепится поверх твердого сплава.
Поскольку стихия CNMA — это обдирка и большие припуски, здесь наиболее востребованы пластины с большими радиусами скругления: 0.8 мм, 1.2 мм и 1.6 мм. Крупный радиус (например, 120412 или 120416) радикально повышает стойкость кромки при точении с ударом.
Пластины полностью совместимы со стандартными черновыми державками для угла 80°. Наиболее эффективным для CNMA считается крепление рычагом за отверстие (державки PCLNR/L), так как отсутствие верхней стружколомающей канавки не позволяет использовать прихват типа M на 100% эффективно.
Абразивный износ — главный враг при точении чугуна. Пластины CNMA выпускаются преимущественно в износостойких CVD-сплавах на основе толстого оксида алюминия (Al2O3) и карбонитрида титана (TiCN), что позволяет работать на высоких скоростях резания всухую.
Пластины CNMA не подходят для получистовой и чистовой обработки сталей и вязких сплавов (нержавейки). Из-за отсутствия стружколома длинная стружка будет наматываться на деталь и патрон, создавая аварийную ситуацию на станке с ЧПУ.
Мы поставляем надежные гладкие токарные пластины CNMA для высокопроизводительной обработки чугуна на станках с ЧПУ. Используйте фильтры для удобного поиска по типоразмеру (120408, 120412 и др.), радиусу и сплаву. Технологи Osnasteel готовы проконсультировать вас по выбору износостойких CVD-покрытий и расчетам для прерывистого резания.
