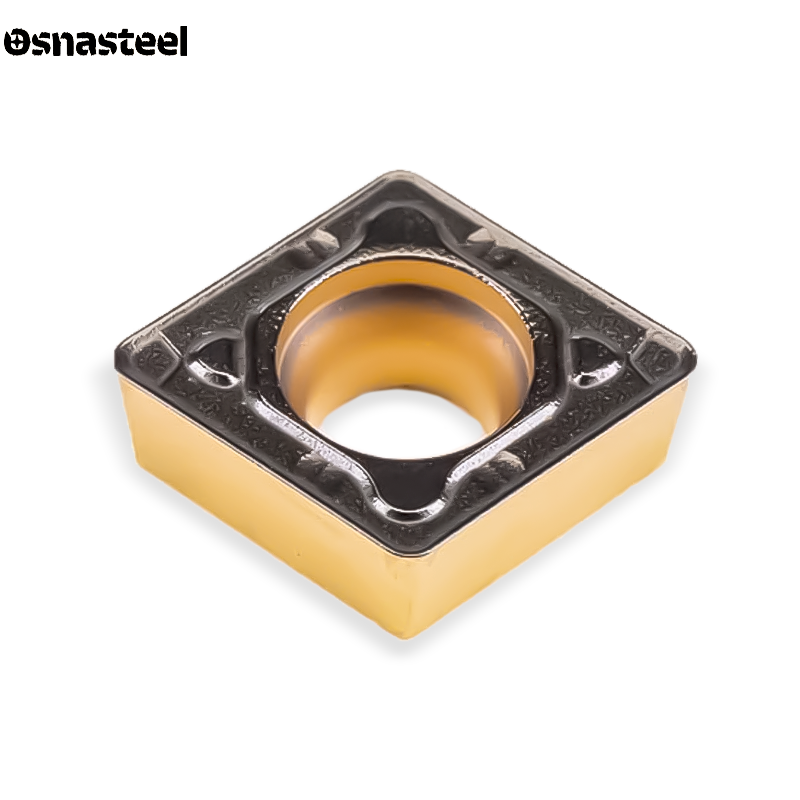

Токарные пластины CCMT — это универсальный и незаменимый инструмент для чистовой и получистовой обработки, а также внутреннего растачивания отверстий. На сайте «Osnasteel» представлены односторонние позитивные пластины формы CCMT от ведущих производителей для станков с ЧПУ. Благодаря острой геометрии и низким силам резания, они идеально подходят для обработки тонкостенных деталей, нежестких валов и работы с вязкими сплавами без риска возникновения вибраций.
CCMT означает: C — ромб с углом при вершине 80°; C — позитивный задний угол 7°; M — средний класс допуска; T — односторонняя пластина со стружколомом и отверстием. Наличие заднего угла 7° обеспечивает максимально легкое и мягкое резание.
Главная задача CCMT — финишные проходы и работа внутри отверстий (растачивание). За счет позитивной геометрии радиальные силы отжатия минимальны, что позволяет избежать вибраций при длинных вылетах расточного резца или проточке длинных валов.
Пластины CCMT крепятся исключительно винтом через центральное отверстие (система крепления S). Самые популярные державки для наружной обработки — SCLCR/L, а для внутреннего растачивания — расточные борштанги серии S...-SCLCR/L (стальные и твердосплавные).
Доступны радиусы: 0.2 мм (суперчистовая обработка с минимальным припуском), 0.4 мм (стандартный чистовой радиус) и 0.8 мм (получистовые операции). Для получения зеркальной шероховатости (Ra) выбирайте радиус 0.4 мм при подаче не более 0.15 мм/об.
В отличие от черновых пластин, стружколомы CCMT спроектированы так, чтобы завивать и ломать тонкую стружку при малых глубинах резания (от 0.1 до 1.5 мм). Острая кромка стружколома исключает затирание металла и гарантирует чистый рез.
Так как CCMT работают на малых сечениях среза, кромка должна быть очень острой. Поэтому здесь доминируют тонкие и гладкие PVD-покрытия, идеальные для нержавеющей стали (M) и титана (S). Для алюминия (N) применяются полированные пластины без покрытия.
Популярные типоразмеры: 060204 (длина кромки 6.4 мм, толщина 2.38), 09T304 (кромка 9.7 мм, толщина 3.97 мм) и 120408. Важно: для миниатюрных расточных резцов от Ø8 мм применяются самые маленькие пластины CCMT 060204 или 060202.
Рабочий диапазон глубины резания (ap) для CCMT лежит в пределах 0.1 – 2.5 мм. Подача (f) назначается небольшая: 0.05 – 0.25 мм/об. Превышение этих параметров приведет к поломке крепежного винта или разрушению хрупкой позитивной кромки.
Мы поставляем надежные токарные пластины CCMT для станков с ЧПУ. Используйте фильтры для удобного поиска по типоразмеру (060204, 09T304, 120408), радиусу при вершине и обрабатываемому материалу. Технологи Osnasteel готовы проконсультировать вас по подбору расточных резцов, стружколомов и расчету параметров шероховатости.
