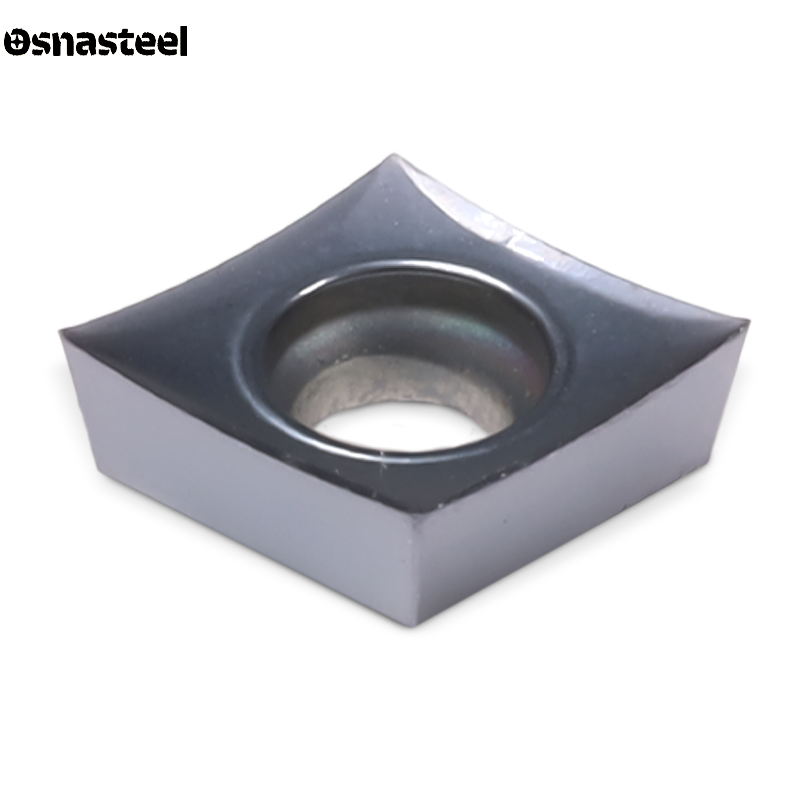

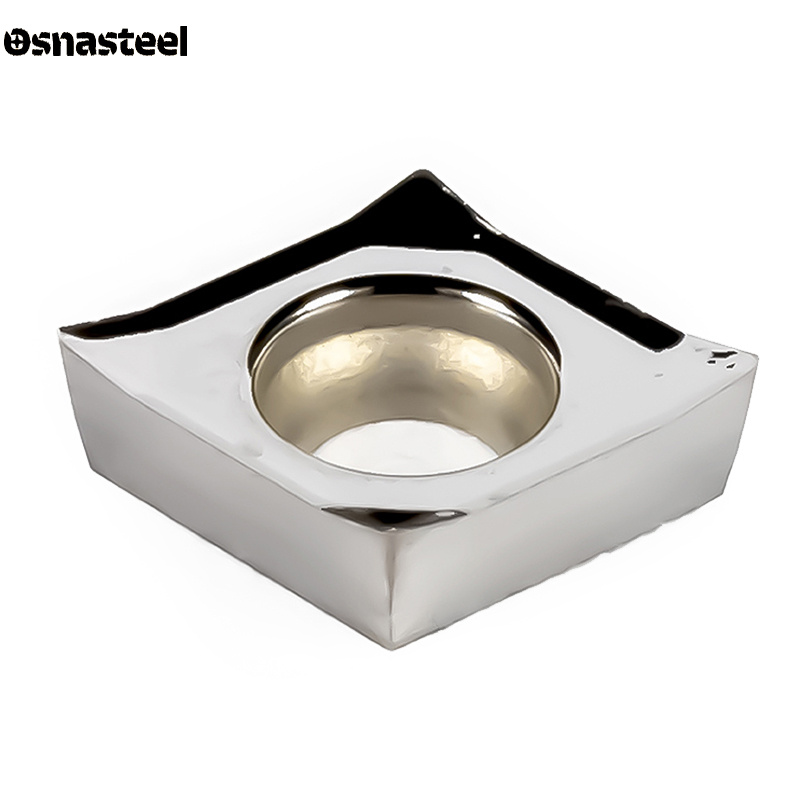

Токарные пластины CCGT — это высокоточный инструмент с полированной передней поверхностью и экстремально острой режущей кромкой, созданный специально для обработки цветных металлов и их сплавов. На сайте «Osnasteel» представлены сменные твердосплавные позитивные пластины CCGT для станков с ЧПУ. Их уникальная геометрия и класс допуска (G) полностью исключают налипание мягких материалов на резец и обеспечивают идеальную зеркальную шероховатость деталей.
CCGT означает: C — ромбическая форма 80°; C — позитивный задний угол 7°; G — прецизионный класс допуска шлифованной пластины; T — односторонняя со стружколомом. Наличие заднего угла 7° гарантирует минимальное отжатие при чистовом точении и растачивании отверстий.
Главное отличие пластины CCGT от CCMT — это экстремально острая (бритвенная) кромка без фаски и прецизионная шлифовка по контуру. Она буквально «срезает» материал без пластической деформации, что критически важно при работе с мягкими и вязкими металлами.
Стихия пластин CCGT — это группа материалов ISO N: алюминий, медь, латунь, бронза и пластики. Для этих сплавов применяются непокрытые твердые сплавы с зеркальной полировкой передней поверхности, которая полностью предотвращает наростообразование (налипание стружки).
Помимо цветных металлов, пластины CCGT с гладкими PVD-покрытиями (или непокрытые мелкозернистые сплавы) эффективно применяются для суперчистового точения титана и жаропрочных никелевых сплавов (Inconel), где требуется минимальная сила резания и отвод тепла.
Пластины крепятся винтом через центральное отверстие (система S). Для наружного точения используются державки SCLCR/L. Основное применение — внутреннее растачивание небольших отверстий с помощью стальных или твердосплавных борштанг серии S...-SCLCR/L.

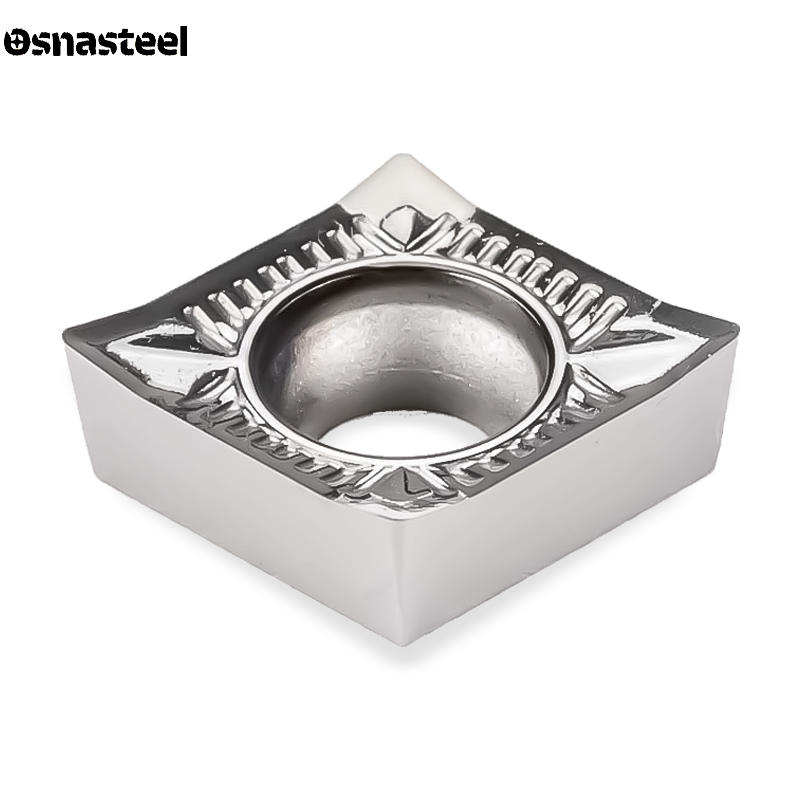

Радиус при вершине определяет микрогеометрию профиля (Ra). Самые популярные радиусы: 0.2 мм (суперчистовая расточка отверстий, тонкие стенки), 0.4 мм (стандартное точение алюминия) и 0.8 мм. Для алюминия часто применяют специальные стружколомы серии AK (AL).
Маркировка совпадает с CCMT. Популярные размеры: 060204 (длина кромки 6.4 мм, толщина 2.38 мм, радиус 0.4 мм), 09T308 (кромка 9.7 мм, радиус 0.8 мм) и 120404. Размер подбирается строго под посадочное гнездо токарной оправки.
При точении алюминия пластинами CCGT применяются очень высокие скорости резания (Vc = 400-800 м/мин и выше). Глубина (ap) обычно варьируется от 0.05 до 2.0 мм. Подача (f) назначается небольшой (0.05 – 0.2 мм/об) для получения зеркальной поверхности.
Мы поставляем прецизионные пластины CCGT по алюминию для станков с ЧПУ. Используйте фильтры для удобного поиска по типоразмеру (060204, 09T304, 120408), радиусу при вершине и обрабатываемому материалу. Технологи Osnasteel готовы проконсультировать вас по подбору расточных борштанг и расчету высокоскоростных режимов резания.
