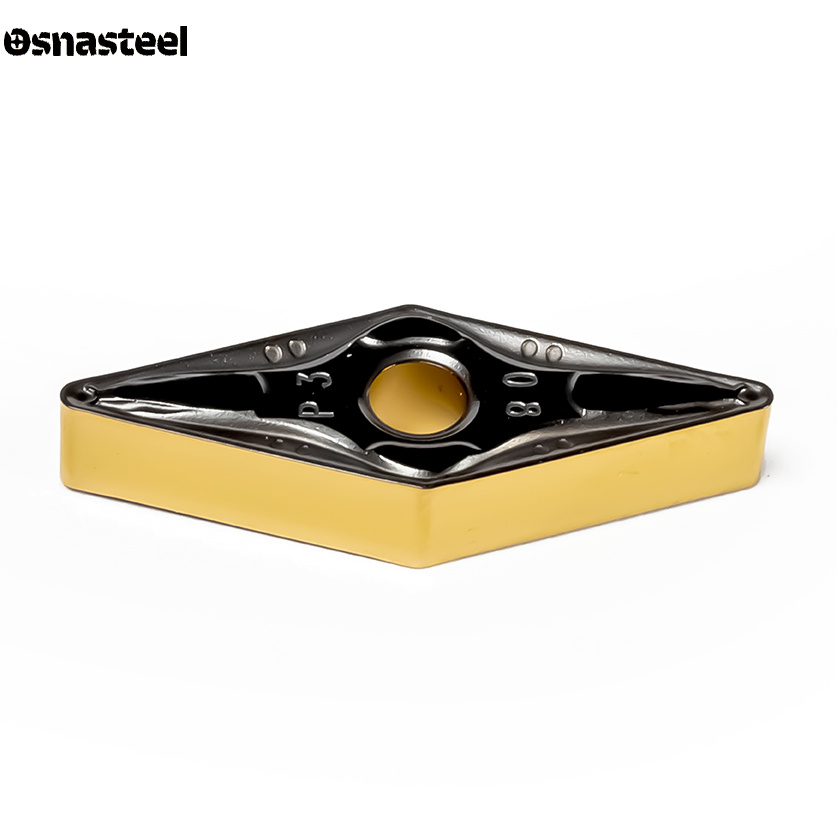

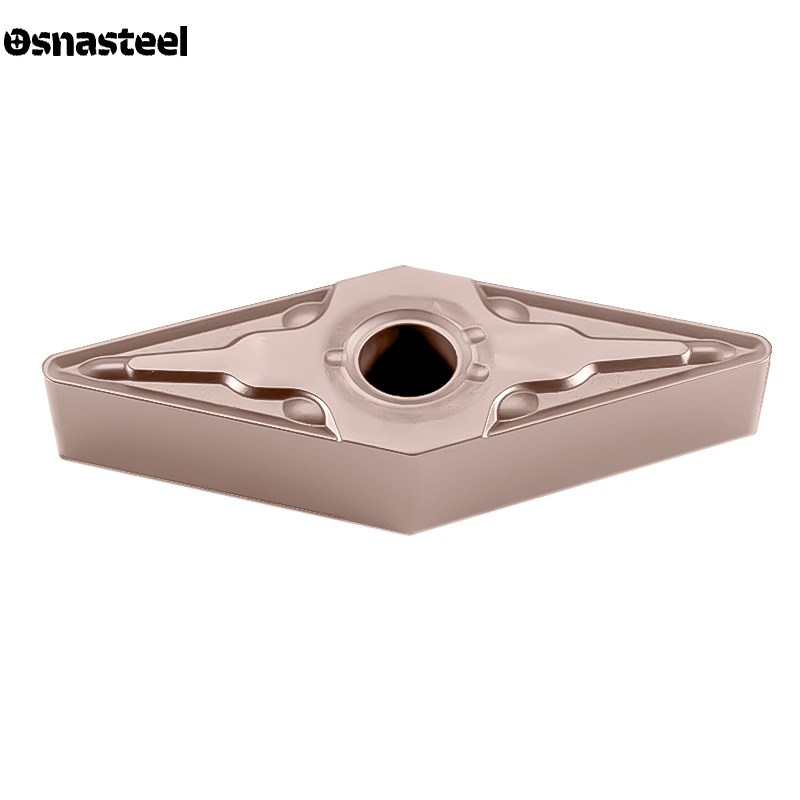

Токарные пластины VNMG — это популярный и экономичный инструмент в форме узкого ромба (угол 35°), предназначенный для профильного точения и снятия средних припусков. На сайте «Osnasteel» представлен широкий ассортимент пластин VNMG для станков с ЧПУ. Двусторонняя конструкция дает 4 полноценные рабочие кромки, что вдвое снижает затраты на инструмент. Узкий профиль позволяет резцу свободно перемещаться по сложным траекториям, вытачивать обратные уступы и глубокие канавки на деталях из стали, нержавейки и чугуна.
Аббревиатура VNMG по стандарту ISO означает: V — форма ромба (35°); N — двусторонняя пластина (задний угол 0°); M — средний класс допуска (прессованная/спеченная); G — двусторонний стружколом с крепежным отверстием. Вы получаете 2 кромки сверху и 2 снизу.
Стихия VNMG — это снятие основного припуска в труднодоступных местах и обработка сложных контуров. В отличие от хрупких чистовых пластин, спеченная кромка VNMG обладает отличной прочностью и уверенно справляется со средними нагрузками без риска внезапного скола.
Односторонняя пластина VCMT имеет 2 рабочие кромки, а двусторонняя VNMG — целых 4. При этом обе пластины имеют усиленную прессованную кромку. Переход на систему VNMG позволяет существенно сэкономить бюджет предприятия при серийном производстве деталей со сложным профилем.
Пластина является негативной, поэтому правильный угол резания задает сама державка. Инструмент крепится максимально жестко: мощным прихватом сверху или рычагом за центральное отверстие. Самые востребованные державки для этих пластин: MVJNR/L и MVVNN.
Так как угол 35° достаточно тонкий, радиус определяет срок службы кромки. Радиус 0.4 мм идеален для аккуратного профилирования с невысокой подачей. Универсальный радиус 0.8 мм делает вершину крепче и позволяет уверенно работать на получистовых режимах.
Для высокоскоростной обработки углеродистых сталей (P) и чугунов (K) применяют прочные сплавы с толстым CVD-покрытием. Для нержавеющих сталей (M) и работы на умеренных скоростях используют более вязкие сплавы с гладкими PVD-покрытиями, устойчивыми к налипанию стружки.

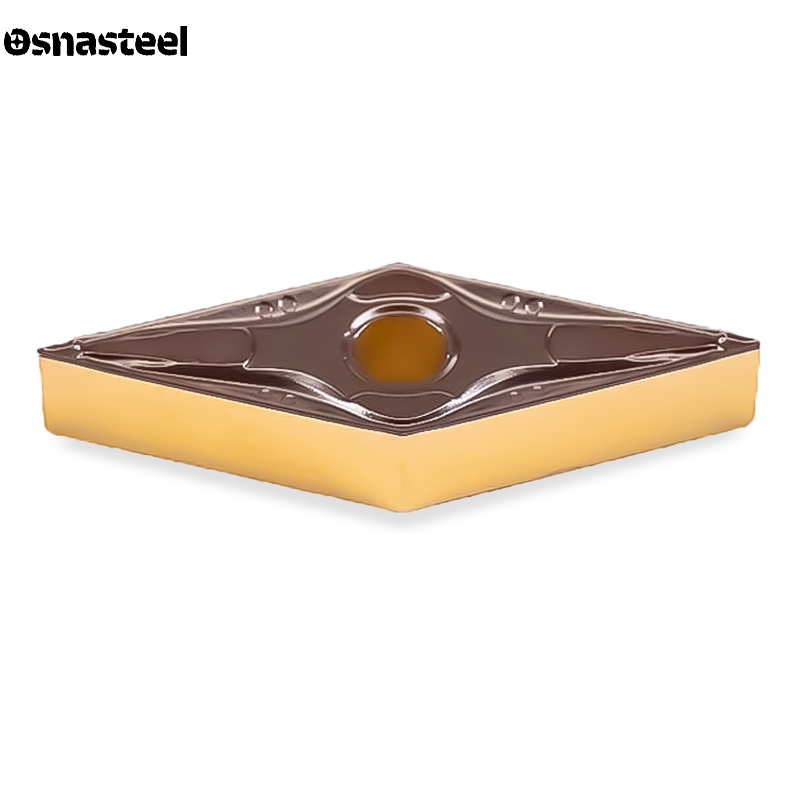

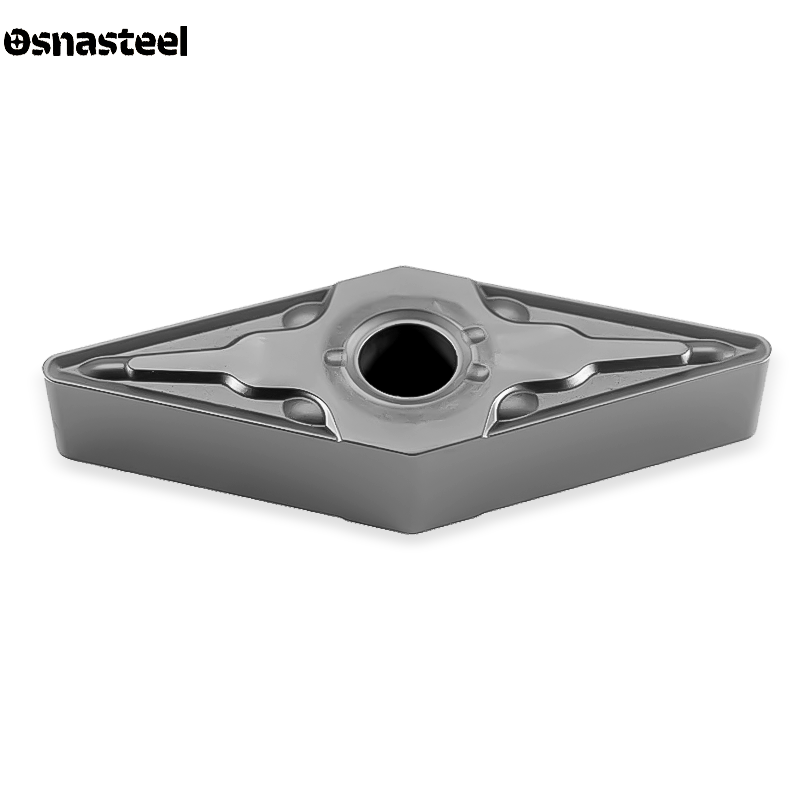

Основной и самый популярный габарит для станков с ЧПУ — 16-й. Маркировки VNMG 160404 и VNMG 160408 означают, что длина режущей кромки составляет 16.6 мм, а толщина пластины — 4.76 мм. Этот массивный размер обеспечивает хороший отвод тепла от узкой вершины.
Пластина хорошо держит умеренную нагрузку. Рекомендуемая глубина резания (ap) составляет от 0.5 до 4.0 мм. Подача (f) назначается в пределах от 0.10 до 0.40 мм/об. Несмотря на прочность класса «M», тонкий угол 35° не предназначен для тяжелой черновой обдирки с сильным ударом.
Мы предлагаем надежные двусторонние пластины VNMG для профильного точения и получистовой обработки на станках с ЧПУ. Используйте фильтры нашего каталога для быстрого подбора инструмента по типоразмеру (160404, 160408), радиусу при вершине и марке твердого сплава. Технические специалисты Osnasteel всегда готовы помочь с выбором надежных державок (MVJNR, MVVNN) и расчетом оптимальных режимов резания для ваших производственных задач.
