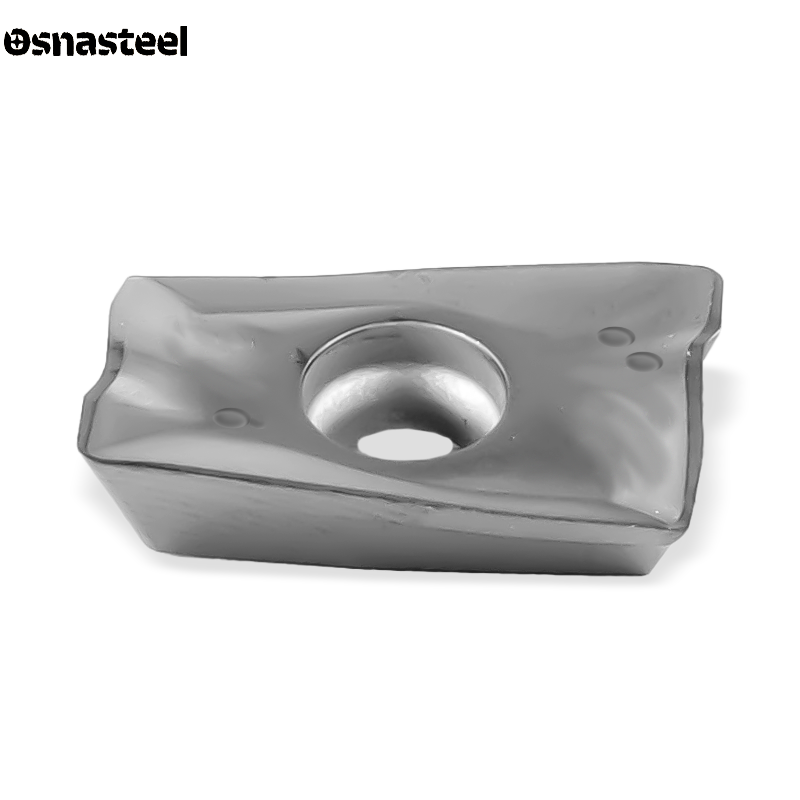

Сменные твердосплавные пластины серии R390 предназначены для универсального и высокоточного фрезерования прямоугольных уступов под углом 90°, глубоких пазов и контурных поверхностей на обрабатывающих центрах с ЧПУ. Инструмент выполнен по геометрии и посадочному стандарту системы Sandvik CoroMill 390 и напрямую устанавливается в соответствующие концевые, торцевые и длиннокромочные («кукурузные») фрезы. В каталоге «Osnasteel» представлены пластины R390 (габариты 11T3, 1704, 1806) для обработки конструкционных и легированных сталей, нержавеющих сплавов, чугунов, титана и цветных металлов. Крутая спиральная кромка с зачистной фаской Wiper гарантирует плавный рез без вибраций даже при больших вылетах инструмента.
Ключевое преимущество: Пластины R390 отличаются минимальным радиальным усилием резания среди всех уступных пластин 90°. Специальная поднутренная геометрия задней грани позволяет фрезе врезаться в сплошной металл под большим углом наклона (rampping) и эффективно работать на тонкостенных или нежестких деталях без дребезга.
Габарит пластины выбирается строго по номеру посадочного гнезда вашего корпуса фрезы (11, 17 или 18 мм):
Самый ходовой размер R390-11T3 применяется на концевых, модульных и торцевых фрезах (Ø12–125 мм), а крупные силовые пластины R390-1704 и R390-1806 — на тяжелых торцевых и кукурузных фрезах для глубокого съема металла.
Буквенный индекс в маркировке пластины R390 задает микрогеометрию режущей кромки под конкретную группу обрабатываемых сплавов:
Стружколом PM универсален для большинства сталей; MM и ML имеют острую кромку против налипания вязкой нержавейки и титана; полированные пластины NL предназначены для скоростной обработки цветных металлов.
Особенность стандарта Sandvik R390 — огромная номенклатура радиусов при вершине в рамках одного посадочного гнезда. Наряду с базовым радиусом 0.8 мм (R390-11T308 и R390-170408) выпускаются пластины с малым радиусом 0.4 мм для точных углов, а также усиленные радиусы 1.2, 1.6, 2.0, 3.1, 4.0, 5.0 и 6.4 мм для силового фрезерования скруглений в штампах и авиационных деталях.
Пластины R390 выпускаются в формованном исполнении (допуск M, например R390-11T308M-PM — высокая прочность кромки для черновых и получистовых проходов) и в прецизионном шлифованном исполнении (допуск E — минимальное биение и острая грань). Рекомендуемая подача на зуб составляет 0.08–0.20 мм/зуб при попутном фрезеровании.
В каталоге Osnasteel представлены сменные пластины для фрез R390 (типоразмеры 11T3, 1704, 1806 со стружколомами PM, MM, KM, NL и различными радиусами при вершине), полностью совместимые с фрезерными корпусами стандарта Sandvik CoroMill 390 и оснасткой других производителей. Используйте фильтры слева для быстрого отбора по габариту и материалу, или обратитесь к нашим инженерам для подбора инструмента.
