Пластины для фрез SEMT
Фрезерные пластины SEMT: технический обзор и применение на станках с ЧПУ

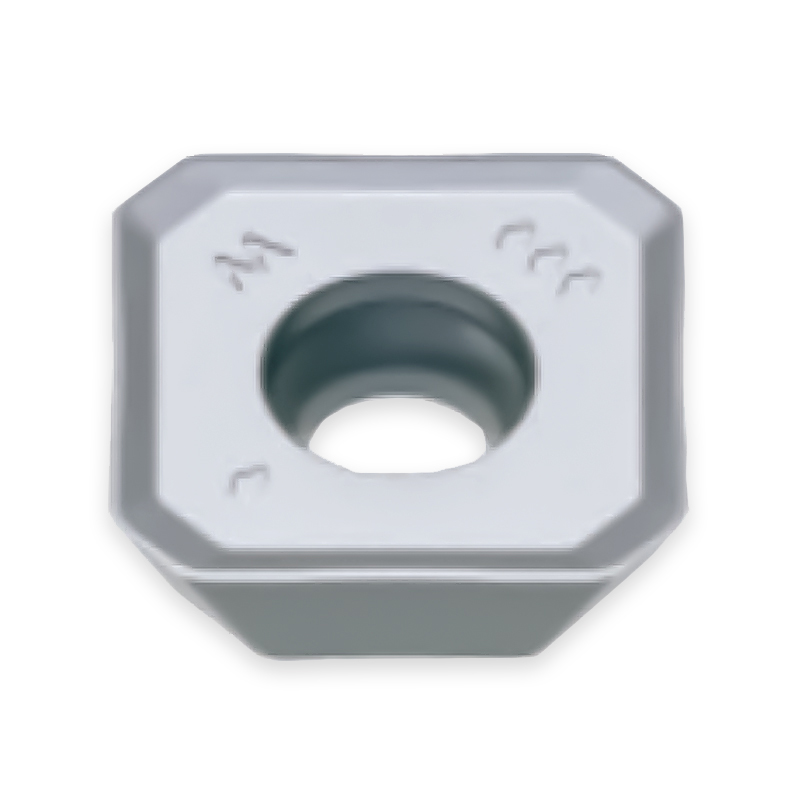

Сменные твердосплавные пластины серии SEMT (квадратная односторонняя пластина на 4 режущие кромки с зачистной фаской и увеличенным задним углом 20°) предназначены для чистового и получистового торцевого фрезерования под углом в плане 45° на обрабатывающих центрах с ЧПУ и универсальных станках. В каталоге «Osnasteel» представлены пластины SEMT со стружколомом JM для легкой и средней универсальной обработки легированных, углеродистых и нержавеющих сталей, а также серого и высокопрочного чугуна. За счет выраженной позитивной геометрии пластины обеспечивают исключительно мягкий рез с минимальными радиальными и осевыми нагрузками на систему СПИД.
Ключевое преимущество: Пластины SEMT со стружколомом JM и износостойким PVD-покрытием являются первым выбором для обработки вязких нержавеющих сталей, а также легированных сталей и чугуна. Широкие угловые фаски гарантируют высокую чистоту фрезеруемой плоскости даже на повышенных минутных подачах.
Главные критерии подбора и эксплуатации фрезерных пластин SEMT
БАЗОВЫЙ ТИПОРАЗМЕР: SEMT 13T3 (SEMT 1204)

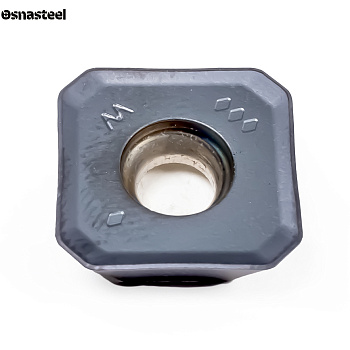

Габарит пластины подбирается под размеры посадочного гнезда торцевой фрезы с углом в плане 45°. Стандартный типоразмер SEMT 13T3AGSN-JM (ширина пластины 13.4 мм, толщина 3.97 мм) устанавливается на концевые и насадные торцевые фрезы диаметром Ø32–250 мм, обеспечивая стабильный съем металла при легкой и средней нагрузке и высокую чистоту обработанной плоскости.
ОСОБЕННОСТИ СТРУЖКОЛОМА JM
Стружколом JM имеет позитивную фаску, специально спроектированную для легкой и средней универсальной обработки легированной, нержавеющей стали и чугуна (группы P15–P35, M15–M35 и K15–K35 по ISO). В сочетании с твердым сплавом с износостойким PVD-покрытием пластина выступает решением первого выбора при фрезеровании нержавеющих сталей, исключая наростообразование и выкрашивание режущей кромки.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ: ЗАДНИЙ УГОЛ 20° И WIPER
В отличие от стандартных квадратных пластин с углом 11°, серия SEMT имеет задний угол 20° (индекс E) и профилированную позитивную канавку вдоль режущей грани. Четыре скошенные угловые фаски работают как зачистные кромки (Wiper), сглаживая микронеровности на дне детали и обеспечивая высокую чистоту поверхности за один рабочий проход.
РЕКОМЕНДАЦИИ ПО ПОДАЧЕ НА ЗУБ И ОХЛАЖДЕНИЮ
Оптимальная подача на зуб (fz) для пластин SEMT со стружколомом JM составляет 0.10–0.28 мм/зуб в зависимости от глубины резания и жесткости заготовки. При фрезеровании углеродистых, легированных сталей и чугуна рекомендуется сухое попутное резание с обдувом воздухом, а при чистовой обработке вязкой нержавеющей стали допускается применение СОЖ.
