Пластины для фрез 490R
Фрезерные пластины 490R: технический обзор и применение на станках с ЧПУ

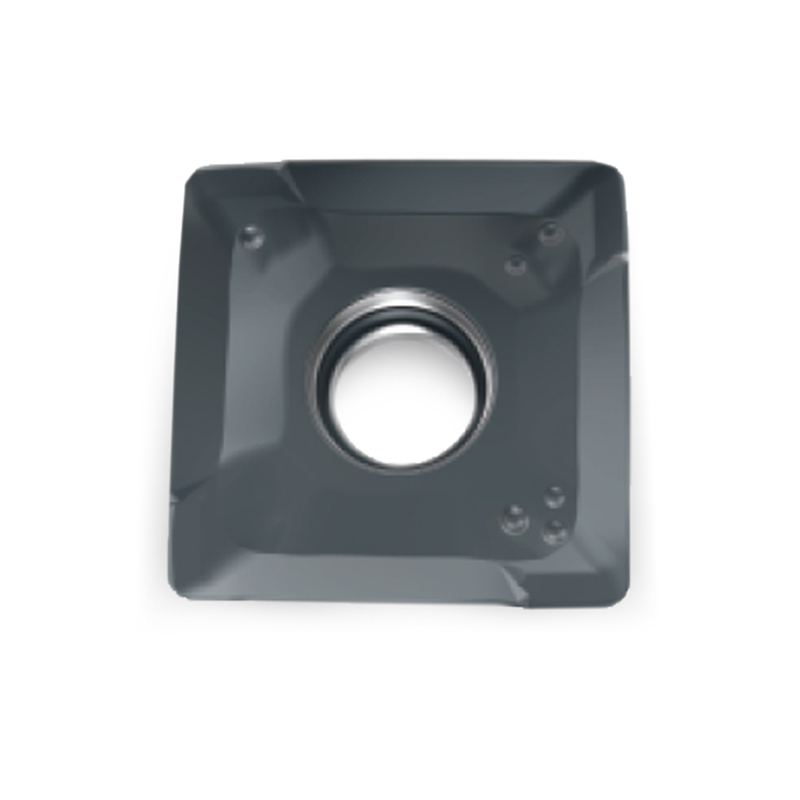

Сменные твердосплавные четырёхгранные пластины серии 490R предназначены для прецизионного и высокопроизводительного фрезерования прямоугольных уступов под углом 90° и чистового торцевания плоскостей на обрабатывающих центрах с ЧПУ. Инструмент выполнен по посадочному и геометрическому стандарту системы Sandvik CoroMill 490 и напрямую устанавливается в соответствующие концевые, торцевые и «кукурузные» фрезы. В каталоге «Osnasteel» представлены пластины 490R для обработки углеродистых и легированных сталей, нержавеющих сплавов, чугунов и жаропрочных материалов. Наличие 4 полноценных спиральных кромок с интегрированной зачистной фаской Wiper сочетает точность профильной пластины с высокой экономичностью квадратного форм-фактора.
Ключевое преимущество: В отличие от классических двухкромочных пластин параллелограммной формы (APMT, ADKT), серия 490R предоставляет 4 рабочие грани при сохранении истинного угла в плане 90° и положительного наклона спирали. Это вдвое снижает затраты на инструмент в расчете на одну режущую кромку и минимизирует отжим фрезы.
Главные критерии подбора и эксплуатации фрезерных пластин 490R

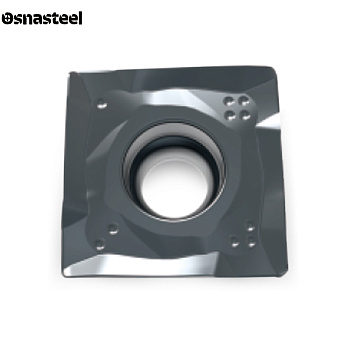

ДВА БАЗОВЫХ ТИПОРАЗМЕРА: 490R-08T3 И 490R-1404
При подборе учитывается ширина квадрата пластины (08 или 14 мм), которая жестко привязана к размеру посадочного гнезда корпуса фрезы:
Компактный габарит 08T3 применяется на концевых и мелкоразмерных торцевых фрезах (с глубиной резания до 5.5 мм), а основной силовой стандарт 1404 — на торцевых и насадных фрезах (Ø40–250 мм) с глубиной за проход до 10 мм.
ВЫБОР СТРУЖКОЛОМА: PM, MM, KM, PH
Двухбуквенный индекс в маркировке пластины 490R определяет остроту режущей кромки и ширину упрочняющей фаски под конкретный материал:
Геометрия PM является базовым выбором для конструкционных и легированных сталей; MM обеспечивает мягкое резание без наклепа на вязких нержавеющих и жаропрочных сталях; PH и KM держат ударную нагрузку по чугуну и корке.
ТОЧНОСТЬ СОПРЯЖЕНИЯ СТЕНОК И РАДИУС ПРИ ВЕРШИНЕ

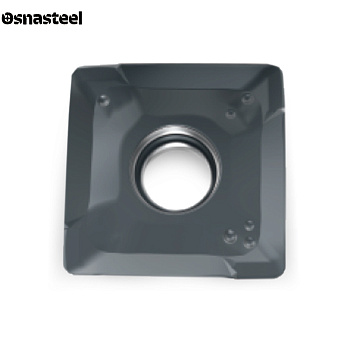

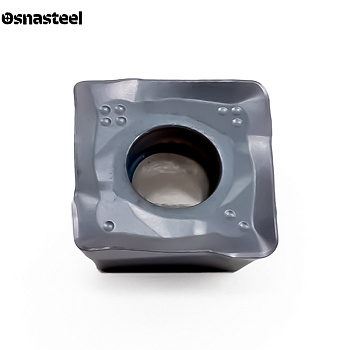

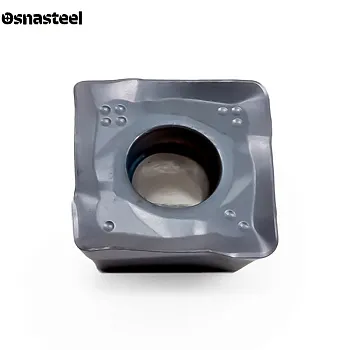

За счет прецизионного базирования в гнезде фрезы стандарта Sandvik 490 пластины 490R практически не дают ступенек при послойной обработке высоких вертикальных стенок. Самый востребованный угловой радиус — 0.8 мм (маркировка 08 в конце размерного кода, например 490R-08T308 или 490R-140408), также доступны исполнения с радиусом 1.2 мм и 1.6 мм для силового фрезерования.
РЕКОМЕНДАЦИИ ПО ПОДАЧЕ НА ЗУБ И ОХЛАЖДЕНИЮ
Благодаря широкой зачистной фаске Wiper пластины 490R позволяют работать с увеличенной подачей на зуб (fz = 0.10–0.25 мм/зуб) при сохранении чистоты поверхности Ra 1.6–3.2. При фрезеровании углеродистых сталей и чугуна рекомендуется работа без СОЖ (с обдувом воздухом во избежание термотрещин), а для нержавеющих и титановых сплавов — обильная подача эмульсии.
