Пластины для фрез LOGU
Фрезерные пластины LOGU: технический обзор и применение на станках с ЧПУ
Сменные твердосплавные пластины серии LOGU (двухсторонняя прямоугольная пластина на 4 режущие кромки) предназначены для высокоскоростного чернового и получистового фрезерования с большими подачами (High Feed Milling / HFM) на обрабатывающих центрах с ЧПУ. В каталоге «Osnasteel» представлены пластины LOGU 0303 со стружколомом GM для производительной обработки конструкционных, легированных, штамповых и инструментальных сталей, нержавеющих сплавов и чугуна. За счет малого угла в плане и дугообразной геометрии кромки основные усилия резания направляются вертикально вдоль оси шпинделя, что исключает вибрации и отжим инструмента даже на больших вылетах.
Ключевое преимущество: Пластины LOGU сочетают компактные габариты (позволяющие разместить больше зубьев на фрезе малого диаметра) с экономичностью 4 рабочих кромок. Геометрия стружколома GM с положительным передним углом и предохранительной фаской обеспечивает легкий рез и высокую стойкость к ударным нагрузкам.
Главные критерии подбора и эксплуатации фрезерных пластин LOGU

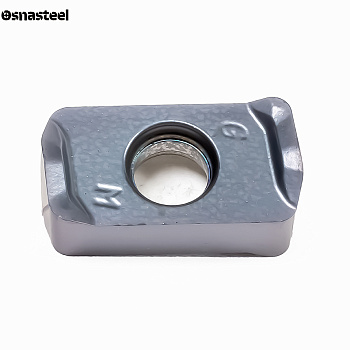

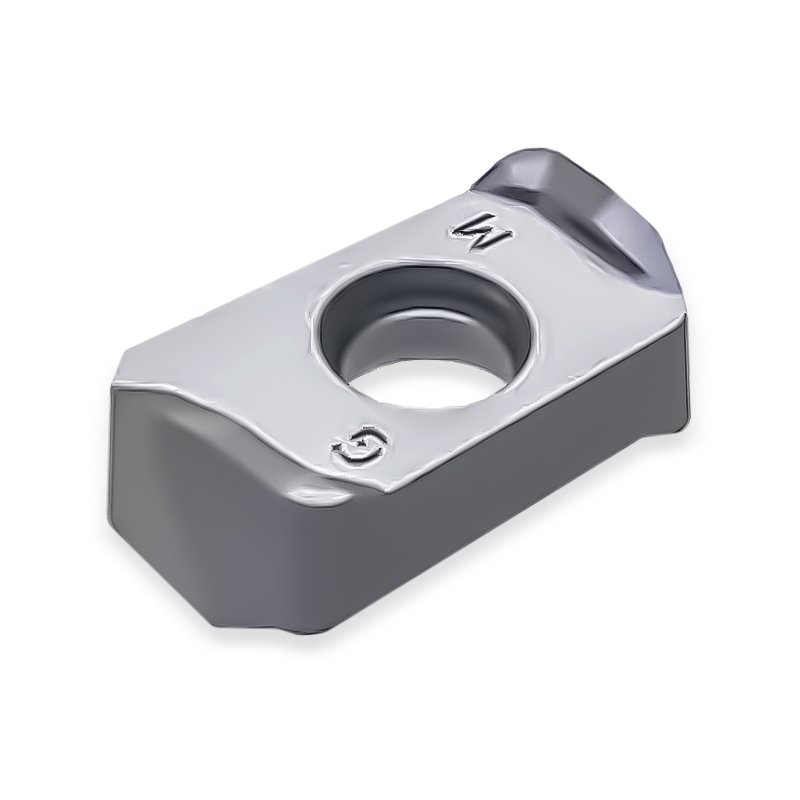

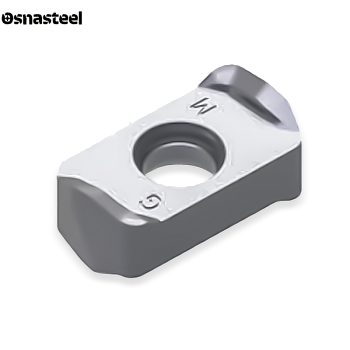

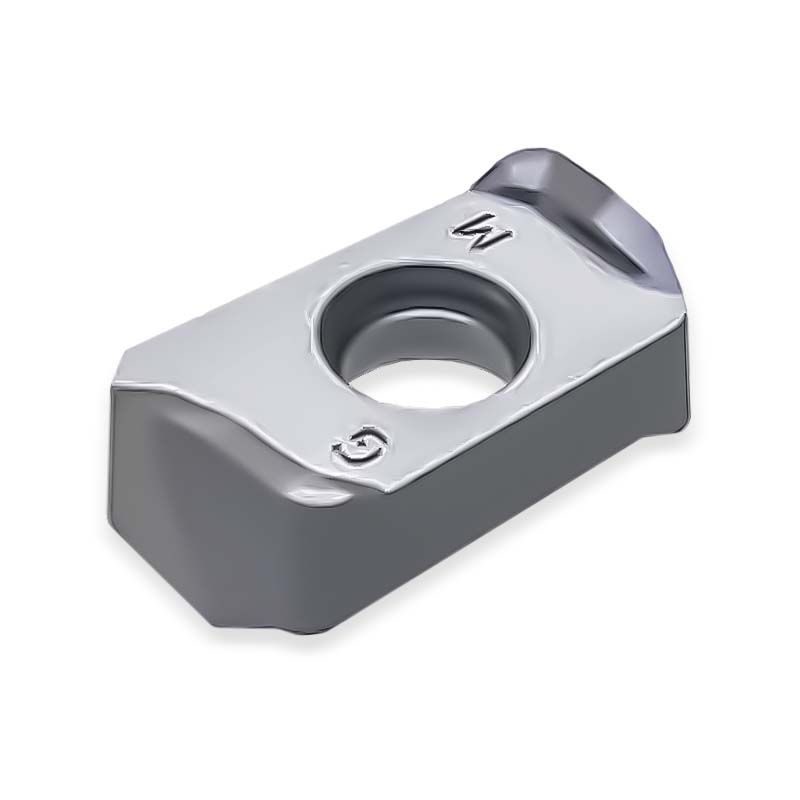

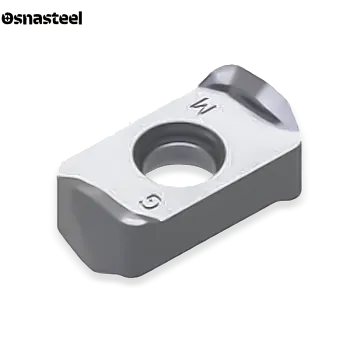

БАЗОВЫЙ ТИПОРАЗМЕР: LOGU 0303
Габарит пластины подбирается под посадочное гнездо высокоподающей фрезы. Компактный типоразмер LOGU 030310ER-GM (длина пластины 9.2 мм, ширина 6.0 мм, толщина 3.4 мм, угловой радиус 1.0 мм) устанавливается на концевые, модульные и насадные фрезы диаметром Ø16–63 мм. Малая ширина пластины позволяет создавать корпуса с плотным шагом зубьев для достижения максимальной минутной подачи.
ОСОБЕННОСТИ СТРУЖКОЛОМА GM
Стружколом GM сочетает положительный передний угол и предохранительную фаску и предназначен для общего применения. Позитивный наклон передней поверхности снижает сопротивление резанию и потребляемую мощность станка, а защитная фаска вдоль режущей кромки предотвращает выкрашивание твердого сплава при работе на высоких подачах по сталям, нержавеющим сплавам и чугуну.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ И ДВУХСТОРОННИЙ ПРОФИЛЬ
Пластина LOGU имеет двухстороннее исполнение с 4 рабочими дугообразными кромками и центральной маркировкой на передней поверхности для удобного контроля индексации. Специальная форма опорных площадок жестко фиксирует пластину в гнезде корпуса, исключая ее смещение при винтовой интерполяции, плунжерном фрезеровании и врезании под углом.
РЕКОМЕНДАЦИИ ПО ПОДАЧЕ НА ЗУБ И ОХЛАЖДЕНИЮ
Оптимальная подача на зуб (fz) для пластин LOGU 0303 со стружколомом GM составляет 0.40–1.50 мм/зуб при глубине резания ap = 0.3–1.0 мм. Занижение подачи менее 0.30 мм/зуб не рекомендуется во избежание трения кромки. При обработке сталей и чугуна рекомендуется сухое попутное фрезерование с интенсивным обдувом сжатым воздухом для удаления стружки из зоны резания.
