Пластины для фрез R245
Фрезерные пластины R245: технический обзор и применение на станках с ЧПУ

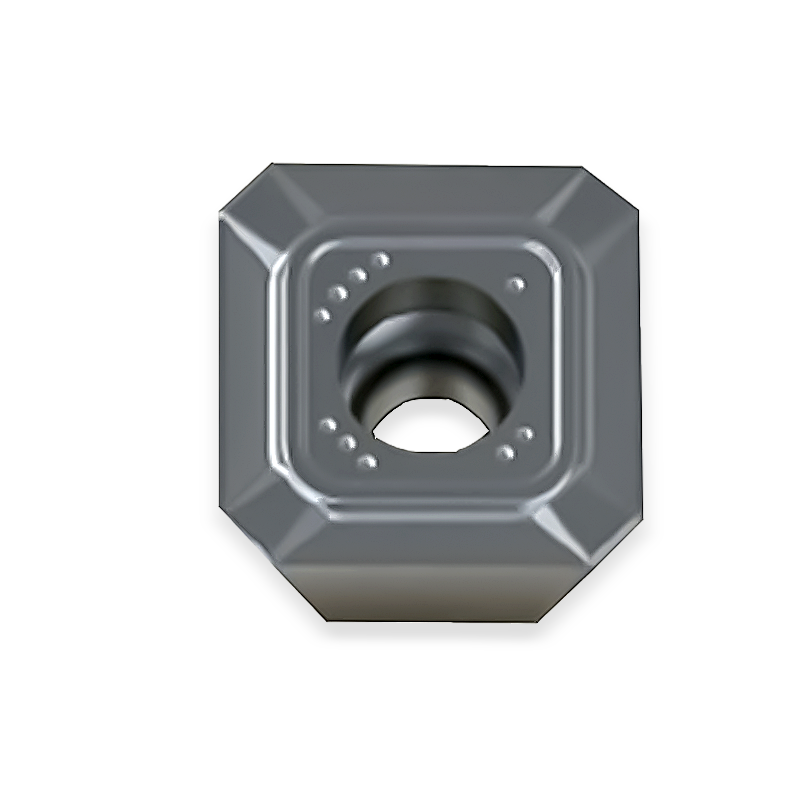

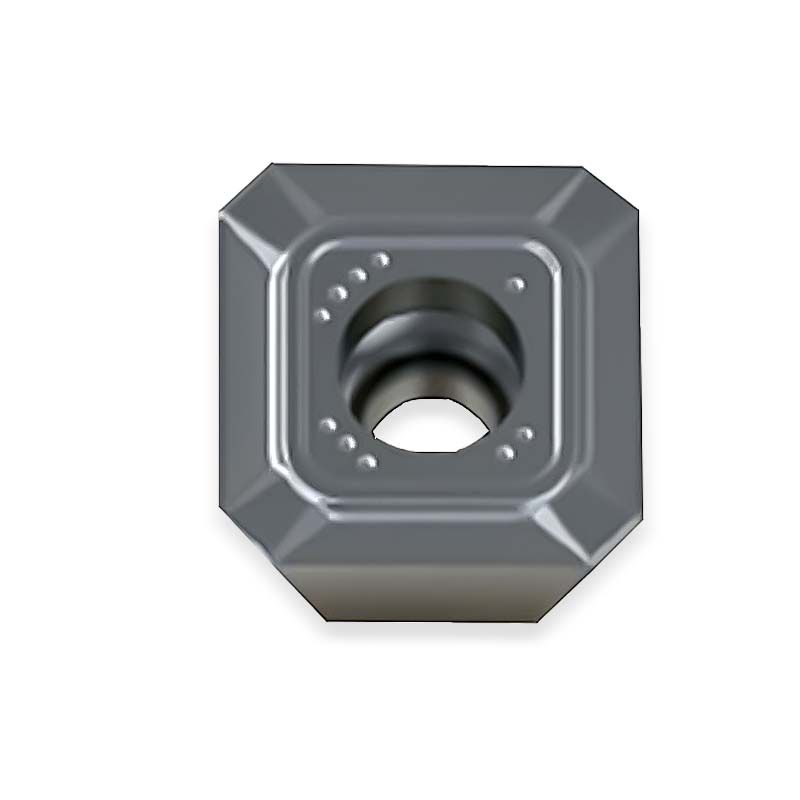

Сменные твердосплавные пластины серии R245 (квадратная односторонняя пластина на 4 режущие кромки с зачистной фаской) являются отраслевым стандартом для высокопроизводительного торцевого фрезерования под углом в плане 45° на обрабатывающих центрах с ЧПУ и универсальных станках. В каталоге «Osnasteel» представлены пластины R245 для черновой, получистовой и чистовой обработки конструкционных и легированных сталей, серого и высокопрочного чугуна, а также цветных металлов. Позитивная геометрия в сочетании с углом врезания 45° обеспечивает мягкий ход фрезы, равномерный баланс радиальных и осевых нагрузок и высокое качество обрабатываемой плоскости.
Ключевое преимущество: Пластины R245 сочетают мягкость резания позитивных систем с прочностью квадратной формы. Встроенная параллельная зачистная фаска (Wiper) шириной до 2 мм позволяет получать чистовую шероховатость плоскости даже при работе на увеличенных минутных подачах.
Главные критерии подбора и эксплуатации фрезерных пластин R245
БАЗОВЫЕ ТИПОРАЗМЕРЫ: R245-12T3 И R245-18T6
Габарит пластины выбирается в зависимости от размеров посадочного гнезда торцевой фрезы:
Основной типоразмер R245-12T3 устанавливается на концевые и насадные торцевые фрезы Ø32–250 мм для широкого спектра фрезерных работ, а увеличенный габарит R245-18T6 применяется на крупногабаритных корпусах для глубокого силового съема припуска.
ВЫБОР СТРУЖКОЛОМА ПОД МАТЕРИАЛ И РЕЖИМЫ
Геометрия передней поверхности пластины подбирается с учетом обрабатываемой группы сплавов по ISO:

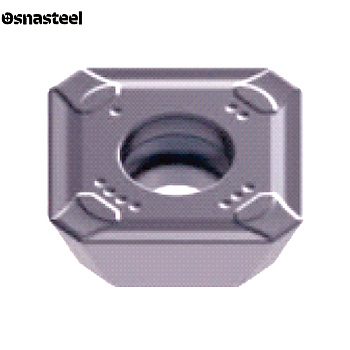

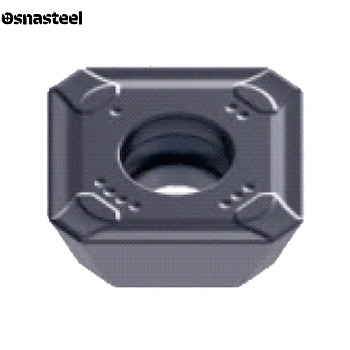

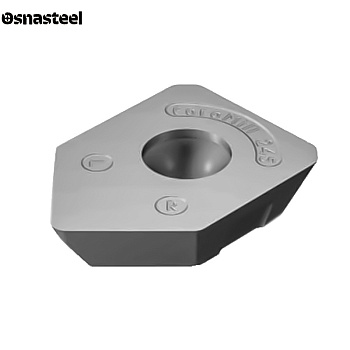

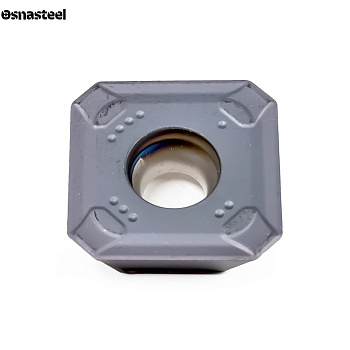

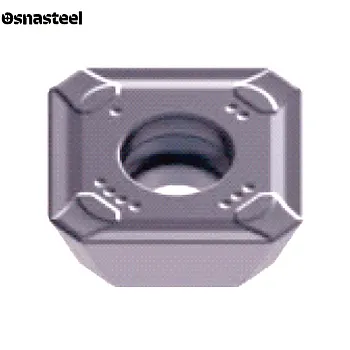

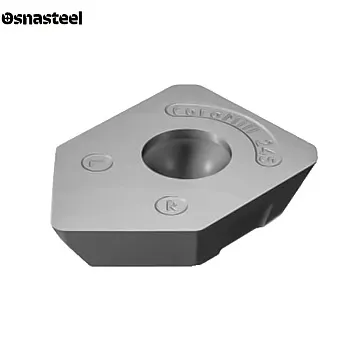

Стружколом PM является основным для получистового и чернового фрезерования конструкционных и легированных сталей. Усиленная геометрия KM устойчива к абразивному износу и ударным нагрузкам при обработке чугуна, а острокромочный стружколом W обеспечивает минимальные усилия резания при чистовых проходах и обработке цветных сплавов.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ: ЧИСТОТА ПОВЕРХНОСТИ И WIPER
Каждая из 4 рабочих вершин пластины R245 оснащена вспомогательной зачистной кромкой (Wiper), расположенной строго параллельно обрабатываемой плоскости. При вращении торцевой фрезы эта площадка сглаживает гребешки от подачи, позволяя совмещать черновой съем металла и чистовое выхаживание за один проход без смены инструмента.
РЕКОМЕНДАЦИИ ПО ПОДАЧЕ НА ЗУБ И ОХЛАЖДЕНИЮ
Оптимальная подача на зуб (fz) для пластин R245 составляет 0.10–0.35 мм/зуб (за счет эффекта утонения стружки под углом 45° подачу можно увеличивать в 1.3–1.4 раза относительно фрез 90°). При фрезеровании сталей и чугуна рекомендуется сухое попутное резание или обдув сжатым воздухом, а для цветных сплавов эффективна подача СОЖ.
