Пластины для фрез XNEX
Фрезерные пластины XNEX: технический обзор и применение на станках с ЧПУ

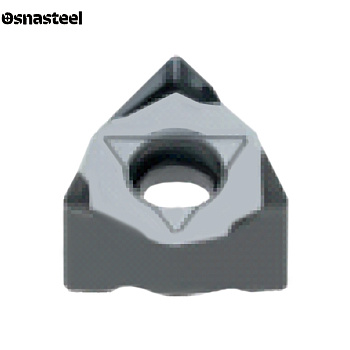

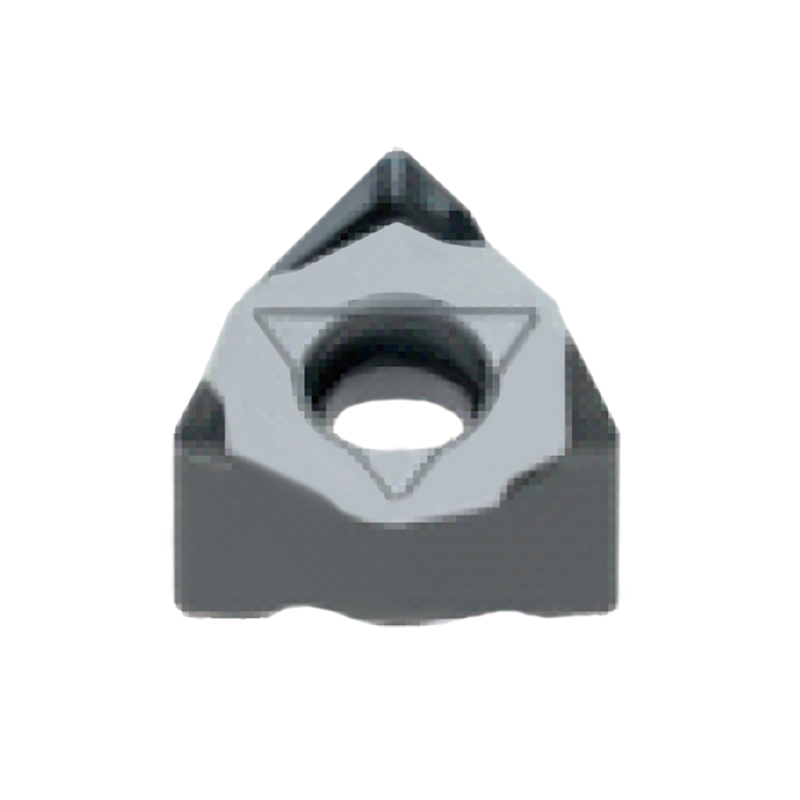

Сменные твердосплавные пластины серии XNEX (двухсторонняя тригональная пластина специальной формы на 6 режущих кромок) предназначены для высокоточного и производительного фрезерования прямоугольных уступов под углом 90°, торцевого и пазового фрезерования на обрабатывающих центрах с ЧПУ. В каталоге «Osnasteel» представлены пластины XNEX со стружколомами M и AL для тяжелой обработки конструкционных и легированных сталей, чугуна, а также высокоскоростного фрезерования алюминия и цветных сплавов от черновых до чистовых проходов. Благодаря спиральному подъему режущей кромки двухсторонняя пластина обеспечивает мягкое врезание и формирует строгий прямой угол стенки детали без ступенек.
Ключевое преимущество: Пластины XNEX объединяют экономичность 6-кромочного двухстороннего инструмента с точностью и легкостью реза односторонних позитивных пластин. Высокий класс точности (E) и продуманная геометрия вершин минимизируют биение и обеспечивают отличную шероховатость как по сталям, так и по вязким цветным металлам.
Главные критерии подбора и эксплуатации фрезерных пластин XNEX
БАЗОВЫЕ ТИПОРАЗМЕРЫ: XNEX 0403 И XNEX 0806
Габарит пластины выбирается в зависимости от размеров посадочного гнезда уступовой или торцевой фрезы:
Компактный типоразмер XNEX 0403 устанавливается на концевые фрезы малого и среднего диаметра (Ø16–40 мм) с плотным шагом зубьев, а массивная серия XNEX 0806 применяется на концевых и насадных корпусах (Ø32–160 мм) для глубокого съема припуска.
ВЫБОР СТРУЖКОЛОМА: M И AL
Геометрия передней поверхности пластины подбирается с учетом обрабатываемого материала и режимов резания:

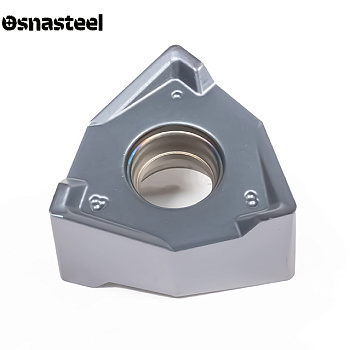

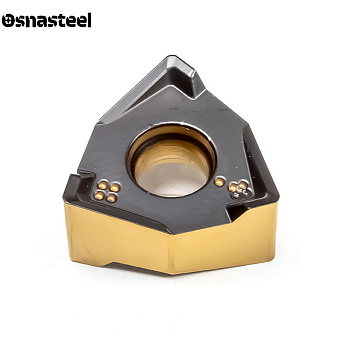

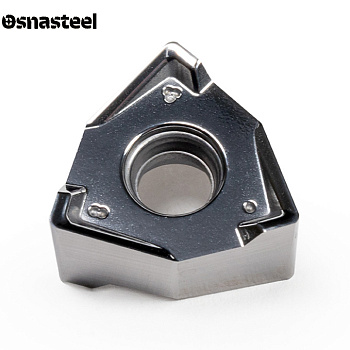

Стружколом M имеет негативную упрочняющую фаску и предназначен для тяжелых фрезерных работ по сталям и чугуну с большими подачами. Стружколом AL обладает острым положительным передним углом и полированной поверхностью (в сплаве типа HR5120 для группы N15–N30), предотвращая налипание стружки при черновой и чистовой обработке алюминия и цветных сплавов.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ПРОФИЛЯ XNEX
В отличие от классических треугольных пластин с углом 60°, серия XNEX имеет ломаный тригональный контур с увеличенным углом при вершине (более 80°). В сочетании с массивной толщиной и ступенчатым опорным профилем это надежно защищает вершину от выкрашивания и исключает проворачивание пластины в гнезде при прерывистом резании.
РЕКОМЕНДАЦИИ ПО ПОДАЧЕ НА ЗУБ И ОХЛАЖДЕНИЮ
Оптимальная подача на зуб (fz) для пластин XNEX составляет 0.10–0.30 мм/зуб: на усиленном стружколоме M инструмент уверенно работает на повышенных подачах при силовом съеме, а полированная геометрия AL позволяет вести высокоскоростную обработку цветных металлов. Для сталей рекомендуется сухое фрезерование с обдувом воздухом, а для алюминия — обильная подача СОЖ или масляного тумана.
