Пластины для фрез APMT
Фрезерные пластины APMT: технический обзор и применение на станках с ЧПУ

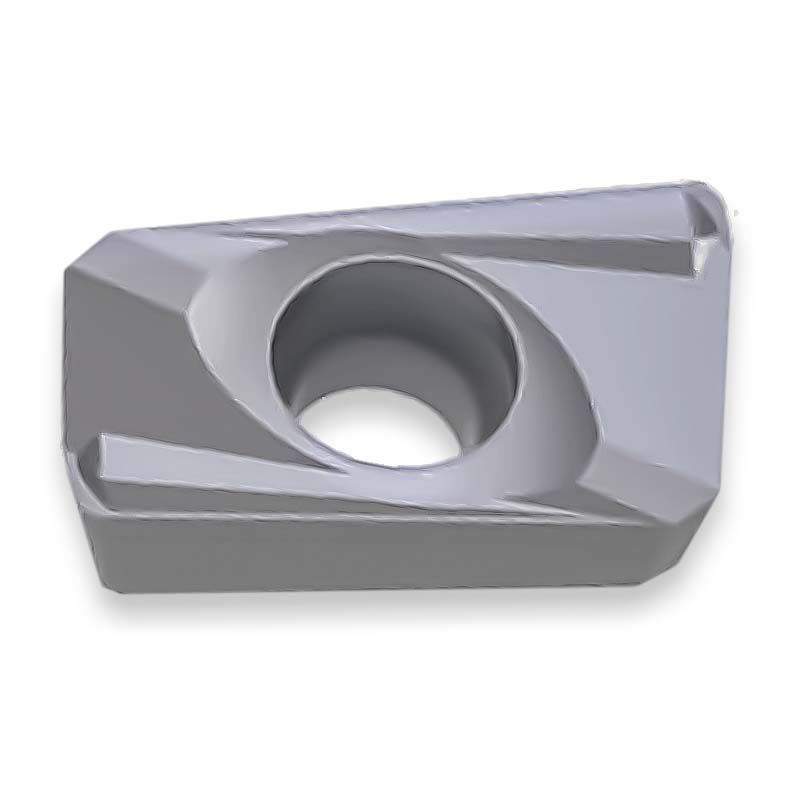

Сменные твердосплавные пластины серии APMT (параллелограмм 85°) — один из основных видов инструмента для прямоугольного фрезерования уступов под углом 90° на фрезерных обрабатывающих центрах и универсальных станках. В каталоге «Osnasteel» представлены пластины APMT всех ходовых исполнений для обработки конструкционных, легированных и инструментальных сталей, нержавеющих сплавов, чугунов и закаленных материалов. За счет выраженной винтовой (спиральной) режущей кромки и зачистной фаски Wiper пластины обеспечивают мягкое врезание без ударов и высокую чистоту вертикальной стенки и дна уступа.
Ключевое преимущество: Вогнутый криволинейный профиль главной режущей кромки APMT сохраняет постоянный передний угол по всей высоте среза. Зуб фрезы входит в заготовку плавно (по принципу косозубой цилиндрической фрезы), что гасит вибрации на больших вылетах и бережет подшипники шпинделя.
Главные критерии подбора и эксплуатации фрезерных пластин APMT

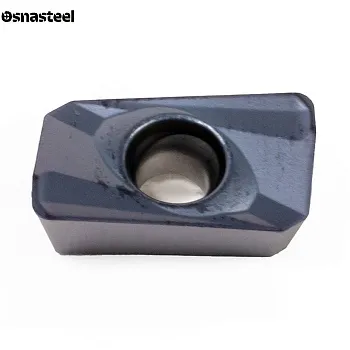

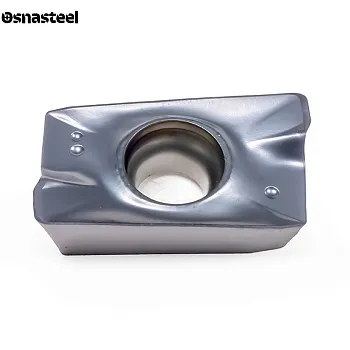

ДВА БАЗОВЫХ ТИПОРАЗМЕРА: APMT 1135 И APMT 1604
При выборе важно учитывать, что габариты 1135 и 1604 предназначены под разные серии корпусов фрез и не заменяют друг друга:
Компактная серия 1135 применяется на концевых фрезах малого диаметра (Ø10–32 мм) и многозубых «кукурузах», а крупная серия 1604 — на силовых торцевых и насадных фрезах (Ø20–160 мм) для глубокого съема металла.
ВЫБОР СТРУЖКОЛОМА ПОД МАТЕРИАЛ И РЕЖИМЫ
Геометрия передней поверхности напрямую определяет стойкость пластины на разных группах сплавов по ISO:

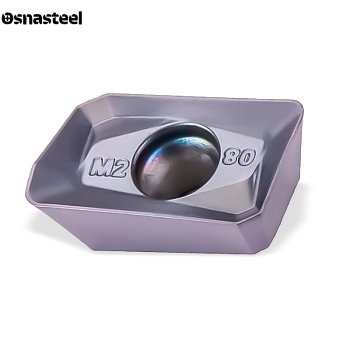

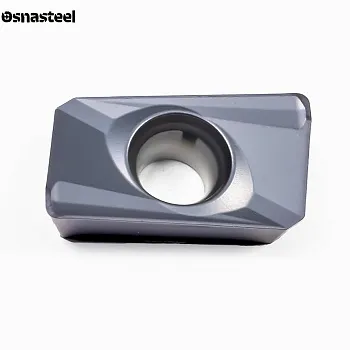

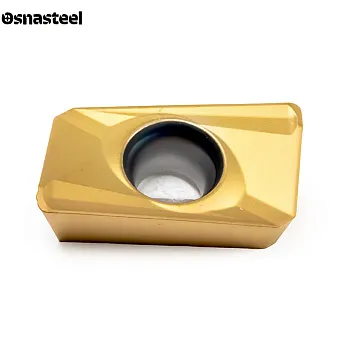

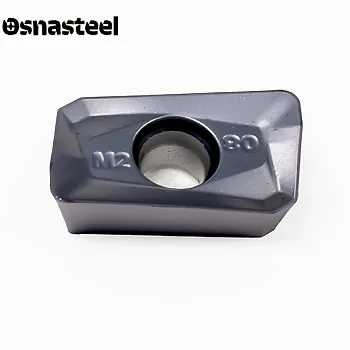

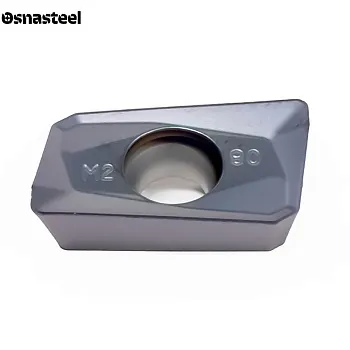

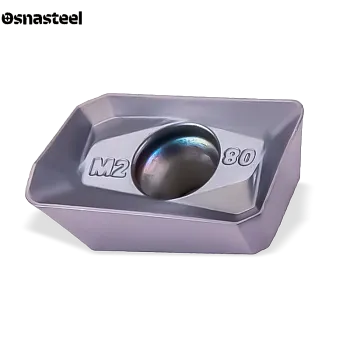

Стружколом PDER является решением первого выбора для большинства сталей; M2 имеет острую кромку для вязких нержавеющих и жаропрочных сплавов; H2 и PDTR снабжены усиленной фаской для тяжелого фрезерования, чугуна и поковок.
РАДИУС ПРИ ВЕРШИНЕ (R0.4, R0.8, R1.2–R3.0)

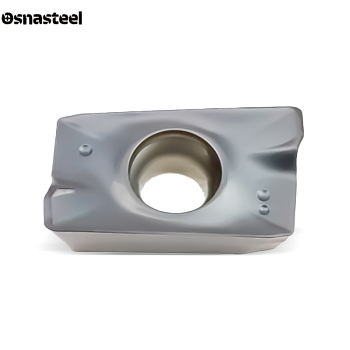

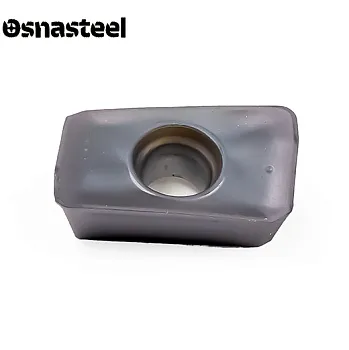

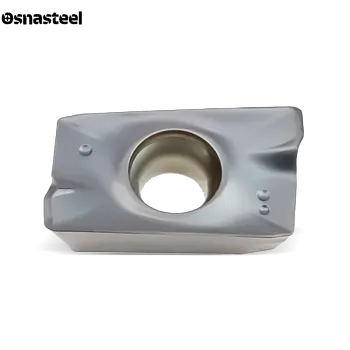

Стандартное исполнение APMT 1135PDER / 1604PDER имеет угловой радиус 0.8 мм, оптимальный для большинства уступов и пазов. Для тонкостенных деталей и чистовых проходов выбирают радиус 0.4 мм, а для тяжелой черновой обдирки и пресс-форм — усиленные радиусы от 1.2 до 3.0 мм, предотвращающие скол носика пластины.
РЕКОМЕНДАЦИИ ПО ПОДАЧЕ НА ЗУБ И ОХЛАЖДЕНИЮ
Для защиты пластин APMT от термотрещин при прерывистом фрезеровании сталей рекомендуется сухое резание с обдувом сжатым воздухом (подача СОЖ обязательна только по нержавеющим, жаропрочным и титановым сплавам). Оптимальная подача на зуб (fz) составляет 0.08–0.20 мм/зуб; при работе ниже 0.05 мм/зуб возрастает риск наклепа и преждевременного истирания задней грани.
