Пластины для фрез SEET
Фрезерные пластины SEET: технический обзор и применение на станках с ЧПУ
Сменные твердосплавные пластины серии SEET (квадратная односторонняя пластина на 4 режущие кромки повышенного класса точности с задним углом 20° и угловыми зачистными фасками) предназначены для производительного торцевого фрезерования под углом в плане 45° на обрабатывающих центрах с ЧПУ и универсальных станках. В каталоге «Osnasteel» представлены пластины SEET с усиленным стружколомом RD для надежной обработки конструкционных, легированных и нержавеющих сталей, а также чугуна в сложных и неблагоприятных условиях резания. Сочетание прецизионной геометрии корпуса и упрочненной режущей грани позволяет вести стабильную обработку при прерывистом резании, ударных нагрузках и фрезеровании по литейной корке или окалине.
Ключевое преимущество: Пластины SEET со стружколомом RD объединяют высокий класс точности посадки (E) с мощной защитой кромки за счет негативной упрочняющей фаски и волнообразного рельефа стружколома. Это гарантирует высокую стойкость инструмента там, где обычные позитивные пластины выкрашиваются от удара.
Главные критерии подбора и эксплуатации фрезерных пластин SEET
БАЗОВЫЕ ТИПОРАЗМЕРЫ: SEET 12T3 (SEET 13T3)
Габарит пластины подбирается под размеры посадочного гнезда торцевой фрезы с углом в плане 45°. Стандартный типоразмер SEET 12T3 (13T3) (ширина пластины 13.4 мм, толщина 3.97 мм) устанавливается на концевые и насадные торцевые фрезы диаметром Ø32–250 мм, оснащен 4 угловыми зачистными фасками для выравнивания дна и полностью взаимозаменяем по посадочному месту с пластинами серий SEMT и SEKT аналогичного габарита.

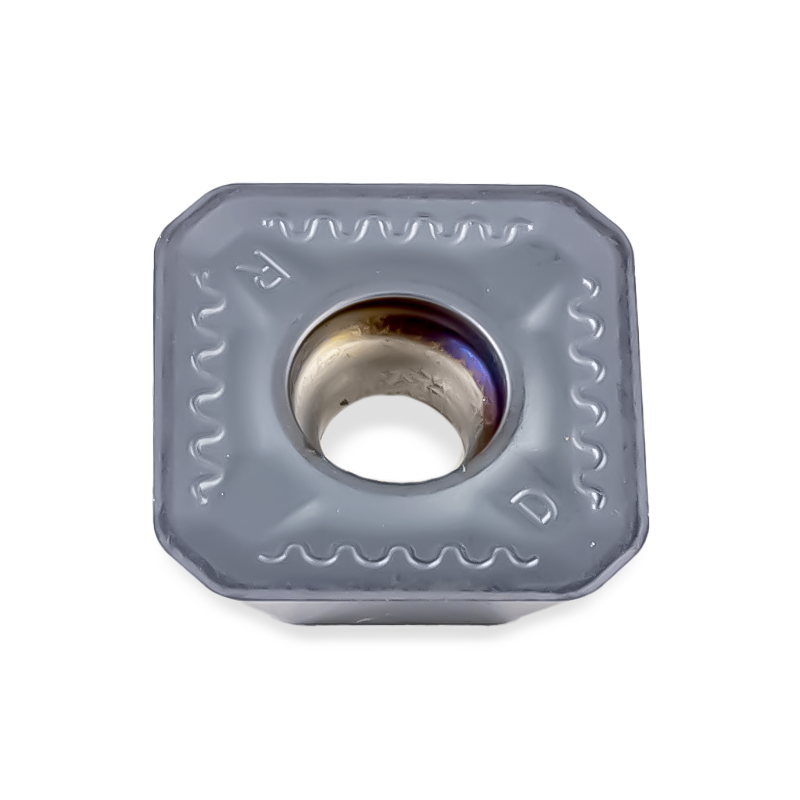

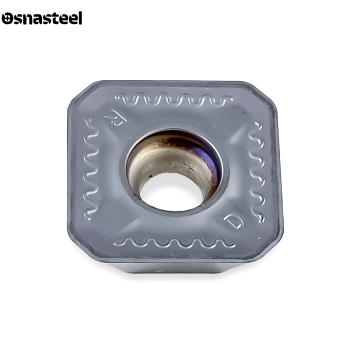

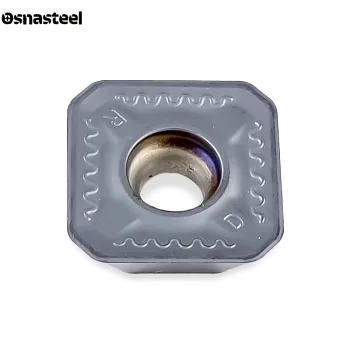

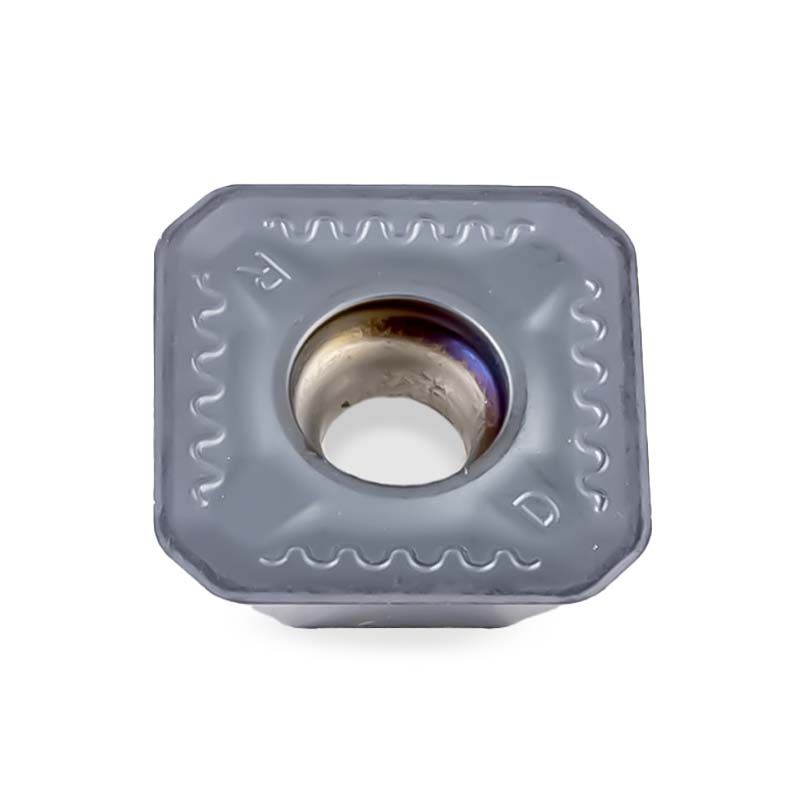

ОСОБЕННОСТИ СТРУЖКОЛОМА RD
Стружколом RD оснащен негативной упрочняющей фаской и характерным волнообразным профильным рельефом вдоль кромки для эффективного дробления стружки. Он спроектирован специально для работы в неблагоприятных условиях резания: при неравномерном припуске, наличии литейной корки или окалины, прерывистом фрезеровании и повышенных подачах.
ОТЛИЧИЕ SEET ОТ SEMT И SEKT (ПРЕЦИЗИОННЫЙ СИЛОВОЙ ПРОФИЛЬ)
В семействе квадратных пластин с задним углом 20° серия SEET отличается высоким классом точности (допуск E) в сочетании с усиленной геометрией кромки. Высокая точность базовых поверхностей исключает перепад высот между зубьями торцевой фрезы, благодаря чему ударная нагрузка распределяется строго равномерно на каждую пластину в корпусе.
РЕКОМЕНДАЦИИ ПО ПОДАЧЕ НА ЗУБ И ОХЛАЖДЕНИЮ
Оптимальная подача на зуб (fz) для пластин SEET со стружколомом RD составляет 0.15–0.35 мм/зуб (за счет упрочняющей фаски и угла в плане 45° пластина уверенно держит повышенные подачи на зуб). При фрезеровании сталей и чугуна в тяжелых условиях рекомендуется сухое попутное резание или обдув сжатым воздухом во избежание термоудара.
