Пластины для фрез APKT
Фрезерные пластины APKT: технический обзор и применение на станках с ЧПУ
Сменные твердосплавные пластины серии APKT (параллелограмм 85° с позитивной режущей геометрией) предназначены для чистового, получистового и силового фрезерования прямоугольных уступов под углом 90° на обрабатывающих центрах с ЧПУ и универсальных станках. В каталоге «Osnasteel» представлены пластины APKT для эффективной обработки конструкционных, легированных и инструментальных сталей, нержавеющих сплавов, а также специализированные исполнения для высокоскоростного резания алюминия и цветных металлов. За счет выраженного положительного угла и профилированной передней поверхности пластины обеспечивают пониженное сопротивление резанию и мягкое врезание в материал.
Ключевое преимущество: Положительная геометрия пластин APKT минимизирует наклеп и вибрации при обработке вязких сплавов, а наличие в линейке как полированных стружколомов для цветных металлов (G2, LHC), так и усиленных кромок для тяжелого реза (PDSR-30) позволяет перекрыть весь спектр задач на одном фрезерном корпусе.
Главные критерии подбора и эксплуатации фрезерных пластин APKT
БАЗОВЫЕ ТИПОРАЗМЕРЫ: APKT 1003 И APKT 1604
Габарит пластины выбирается в зависимости от размеров посадочного гнезда фрезерного корпуса:
Меньший типоразмер APKT 1003 устанавливается на концевые фрезы малого диаметра (Ø10–32 мм), а серия APKT 1604 — на концевые и торцевые фрезы среднего диаметра для углубленной обработки уступов.
ВЫБОР СТРУЖКОЛОМА ПОД МАТЕРИАЛ И РЕЖИМЫ
Геометрия передней поверхности пластины подбирается с учетом обрабатываемой группы сплавов по ISO:

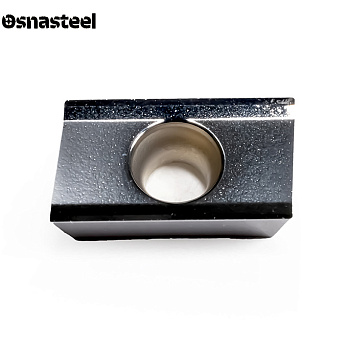

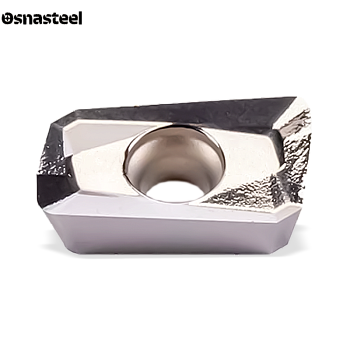

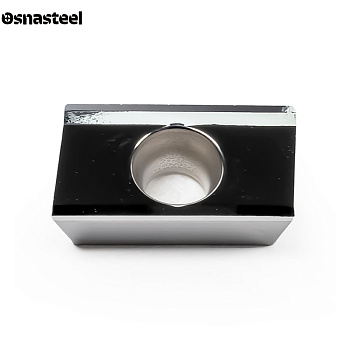

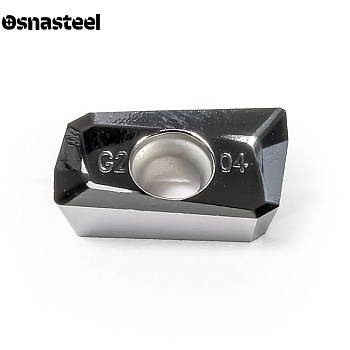

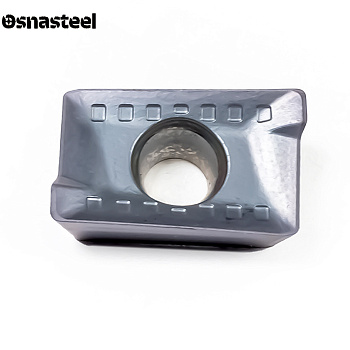

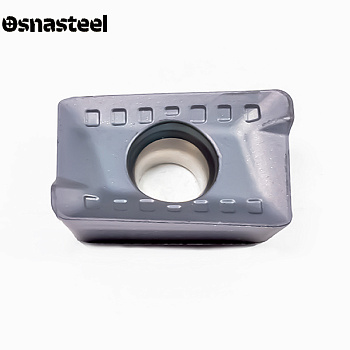

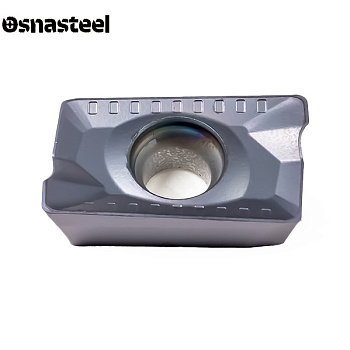

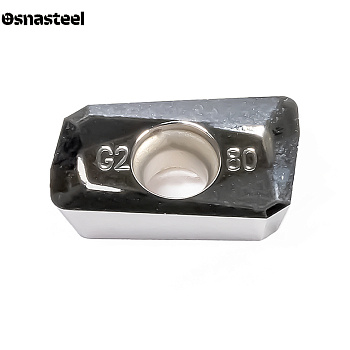

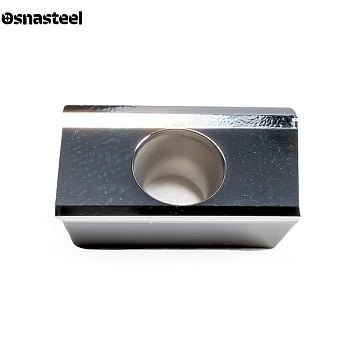

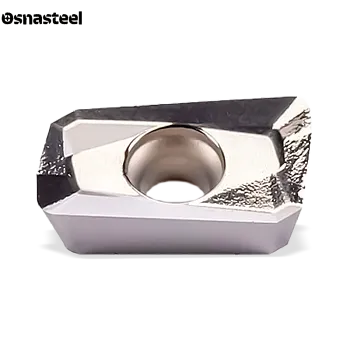

Стружколомы LHC и G2 имеют положительный передний угол и предназначены для высокоскоростной обработки алюминия, меди и цветных сплавов без наростообразования. Исполнение PDSR-30 (30) оснащено двумя усиленными спиральными режущими кромками для тяжелой черновой обработки, M2 оптимален для нержавейки, а PDER / TR / H2 — для сталей различной твердости.
ОТЛИЧИЕ APKT ОТ APMT (ОСТРАЯ КРОМКА VS WIPER)
Главное конструктивное различие заключается в исполнении режущей кромки: если пластина APMT имеет небольшую плоскую зачистную фаску (Wiper) для достижения высокой чистоты плоскости дна, то серия APKT выполнена с профилированной острой или волнообразной спиральной кромкой. Это обеспечивает более свободный рез и снижает нагрузку на шпиндель станка.
РЕКОМЕНДАЦИИ ПО ПОДАЧЕ НА ЗУБ И ОХЛАЖДЕНИЮ
Оптимальная подача на зуб (fz) для пластин APKT составляет 0.06–0.20 мм/зуб (до 0.25 мм/зуб на усиленном стружколоме 30 и при обработке алюминия сериями G2 / LHC). При фрезеровании сталей рекомендуется попутное резание с обдувом воздухом, а для цветных металлов и нержавеющих сталей эффективна обильная подача СОЖ.
