Фрезерные пластины LNKU: технический обзор и применение на станках с ЧПУ

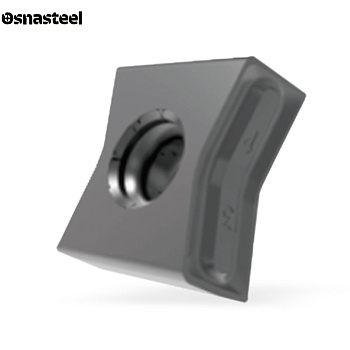

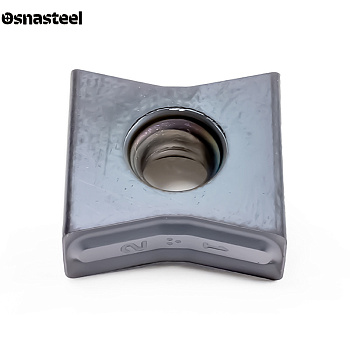

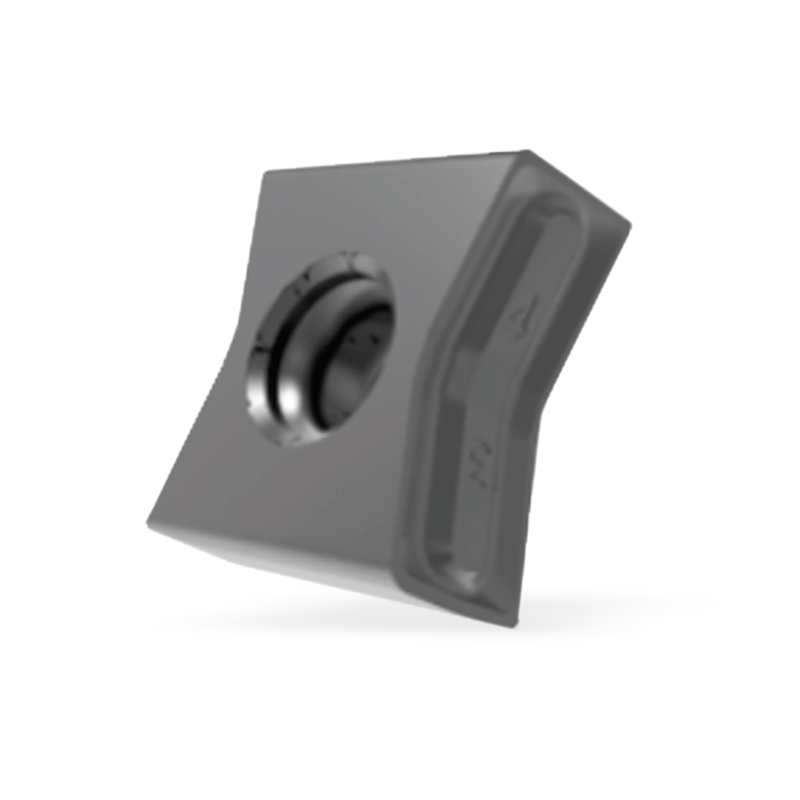

Сменные твердосплавные пластины серии LNKU (двухсторонняя тангенциальная пластина на 4 режущие кромки с вогнутым профилем боковых граней) предназначены для силового, получистового и чистового фрезерования прямоугольных уступов под углом 90°, а также пазового и длиннокромочного (кукурузного) фрезерования на обрабатывающих центрах с ЧПУ. В каталоге «Osnasteel» представлены пластины LNKU со стружколомом N-PL для производительной обработки легированных, конструкционных и нержавеющих сталей, а также серого и высокопрочного чугуна. Тангенциальное расположение пластины в корпусе фрезы направляет основное усилие резания вдоль наибольшего сечения твердого сплава, обеспечивая выдающуюся жесткость и защиту от разрушения при глубоком съеме.
Ключевое преимущество: Тангенциальный монтаж пластины LNKU увеличивает прочность на изгиб более чем в 2 раза по сравнению с радиальными пластинами, а стружколом N-PL с позитивной фаской надежно предохраняет кромку от сколов и снижает нагрузку на шпиндель станка.
Главные критерии подбора и эксплуатации фрезерных пластин LNKU
БАЗОВЫЕ ТИПОРАЗМЕРЫ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Габарит пластины подбирается под размеры посадочного гнезда тангенциальной уступовой или длиннокромочной фрезы. Стандартные типоразмеры серии LNKU (с двумя парами рабочих кромок на лицевой и оборотной стороне) устанавливаются как на однорядные концевые и торцевые фрезы для обработки уступов, так и на многорядные «кукурузные» фрезы, где пластины перекрывают друг друга по высоте для мощного фрезерования всей длиной режущей части.
ОСОБЕННОСТИ СТРУЖКОЛОМА N-PL
Стружколом N-PL оснащен позитивной фаской, специально разработанной для обработки легированной, нержавеющей стали и чугуна. Особый профиль режущей грани обеспечивает эффективное предохранение от сколов при врезании и выходе зуба из заготовки, снижая силы резания и предотвращая выкрашивание твердого сплава при работе по вязким и твердым материалам.
ПРЕИМУЩЕСТВА ТАНГЕНЦИАЛЬНОЙ КОНСТРУКЦИИ (4 КРОМКИ)
В отличие от обычных радиальных пластин, тангенциальная пластина LNKU устанавливается в гнезде «на ребро» — так, что вектор главной силы резания приходится на всю ширину пластины (W), а не на ее тонкую толщину (S). Это освобождает место в сердцевине корпуса фрезы, увеличивая жесткость оправки и объем стружечных канавок для беспрепятственного отвода стружки.
РЕКОМЕНДАЦИИ ПО ПОДАЧЕ НА ЗУБ И ОХЛАЖДЕНИЮ
Оптимальная подача на зуб (fz) для пластин LNKU со стружколомом N-PL составляет 0.08–0.25 мм/зуб в зависимости от глубины и ширины фрезерования. При обработке легированных сталей и чугуна рекомендуется сухое попутное фрезерование с обдувом сжатым воздухом, а при обработке нержавеющих сталей на умеренных скоростях резания эффективна обильная подача СОЖ.
