Пластины для фрез BLMP
Фрезерные пластины BLMP: технический обзор и применение на станках с ЧПУ

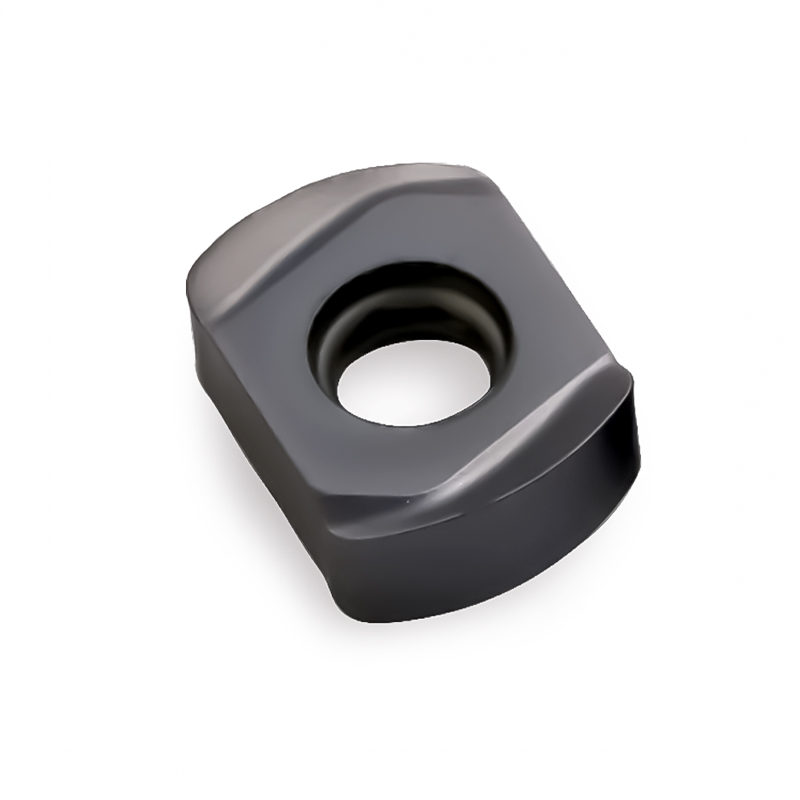

Сменные твердосплавные пластины серии BLMP (двухсторонняя прямоугольная пластина с дугообразным профилем на 4 режущие кромки) предназначены для высокоскоростного чернового и получистового фрезерования с большими подачами (High Feed Milling / HFM) на обрабатывающих центрах с ЧПУ. В каталоге «Osnasteel» представлены пластины BLMP для производительной обработки конструкционных, легированных, штамповых и инструментальных сталей, нержавеющих сплавов, чугуна и закаленных материалов. За счет малого угла в плане и выпуклой радиусной геометрии пластины перенаправляют основное усилие резания вдоль оси шпинделя, подавляя вибрации на длинных вылетах инструмента.
Ключевое преимущество: Сочетание 4 рабочих кромок в массивном двухстороннем корпусе и технологии High Feed делает пластины BLMP надежным и экономичным решением для интенсивной обдирки. Они обеспечивают 3–4-кратный прирост минутной подачи по сравнению с классическими фрезами 90° и стабильно работают на больших вылетах без дробления.
Главные критерии подбора и эксплуатации фрезерных пластин BLMP
БАЗОВЫЕ ТИПОРАЗМЕРЫ: BLMP 0603 И BLMP 0904
Габарит пластины выбирается в зависимости от размеров посадочного гнезда фрезерного корпуса:
Меньший типоразмер BLMP 0603 устанавливается на концевые и модульные фрезы малого диаметра (Ø16–32 мм), а серия BLMP 0904 — на концевые и насадные торцевые фрезы среднего и крупного диаметра (Ø25–100 мм) для тяжелой черновой выборки.
ВЫБОР СТРУЖКОЛОМА ПОД МАТЕРИАЛ И РЕЖИМЫ
Геометрия передней поверхности пластины подбирается с учетом обрабатываемой группы сплавов по ISO:

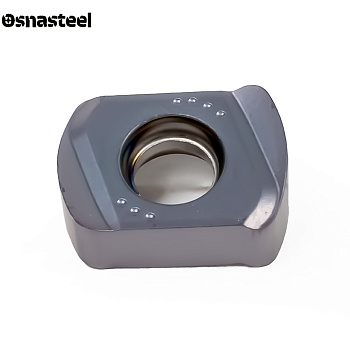

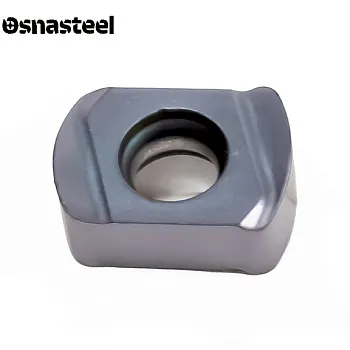

Базовый стружколом M (BLMP...R-M) применяется для общих операций по углеродистым и легированным сталям. Геометрия ML с острой кромкой снижает наклеп при обработке нержавейки и титана, а исполнение MH с упрочненной фаской защищает кромку от сколов при прерывистом резании и фрезеровании закаленных сталей (до 55 HRC).
КОНСТРУКЦИЯ И ДВУХСТОРОННИЙ ПРОФИЛЬ (4 КРОМКИ)
В отличие от односторонних фрезерных пластин с 2 рабочими гранями, пластина BLMP выполнена двухсторонней и имеет 4 полноценные дугообразные режущие кромки (по две на лицевой и обратной стороне с точечной индикацией номера грани). Массивное сечение пластины и широкая опорная площадка предотвращают проворот в гнезде и выдерживают экстремальные нагрузки при черновой обдирке.
РЕКОМЕНДАЦИИ ПО ПОДАЧЕ НА ЗУБ И ОХЛАЖДЕНИЮ
Оптимальная подача на зуб (fz) для пластин BLMP составляет 0.50–1.20 мм/зуб (для 0603) и 0.60–1.80 мм/зуб (для 0904). Занижение подачи менее 0.35 мм/зуб не рекомендуется во избежание трения кромки. При обработке сталей и твердых сплавов используйте попутное фрезерование с обдувом сжатым воздухом для защиты твердого сплава от термоудара.
