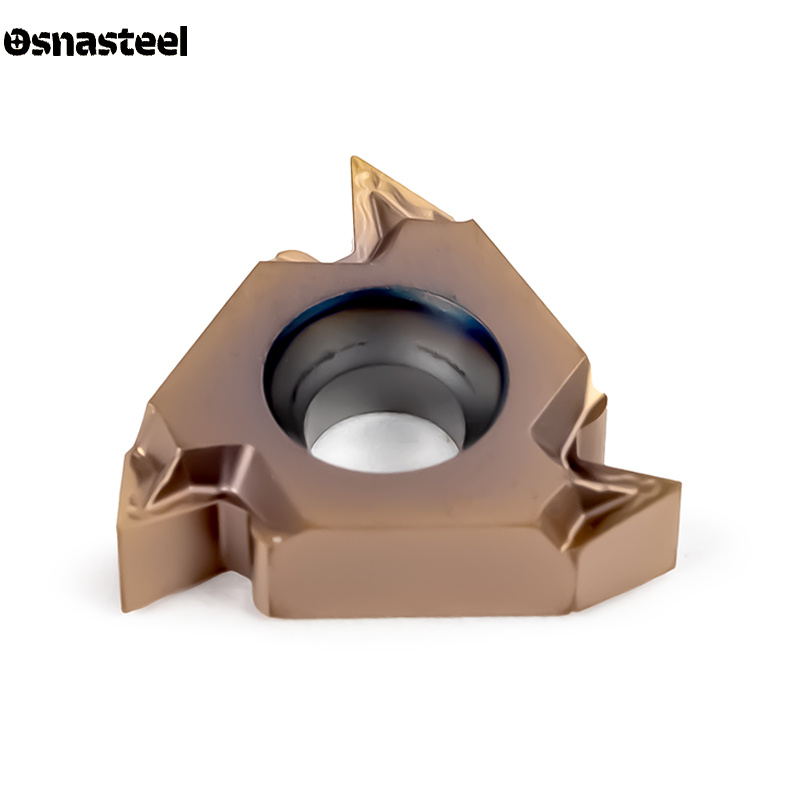

Твердосплавные резьбовые пластины стандарта Whitworth (Витворта, маркировка W) предназначены для точного нарезания наружной и внутренней цилиндрической дюймовой резьбы с углом профиля 55° на токарных станках с ЧПУ. В каталоге «Osnasteel» представлены пластины Whitworth для обработки сталей, нержавеющих сплавов, чугунов и цветных металлов. В российской производственной практике этот инструмент является основным для нарезания трубной цилиндрической резьбы (обозначение G по ГОСТ 6357-81) на фитингах, штуцерах, сгонах и гидравлических коллекторах, а также крепежной дюймовой резьбы Витворта (BSW). Пластина полного профиля одновременно прорезает впадину, формирует боковые стенки и калибрует скругленную вершину витка без зазоров по профилю.
Главное преимущество в работе: Пластина полного профиля Whitworth (обозначение W) за один рабочий цикл формирует точный радиус как во впадине, так и на вершине витка. За счет отсутствия острых углов и зазоров по гребням трубная резьба G и крепежная резьба Витворта обладают высокой усталостной прочностью и легко собираются без заедания.
Профиль трубной цилиндрической резьбы по ГОСТ 6357-81 (на чертежах обозначается буквой G, например G 1/2" или G 3/4") и британской крепежной резьбы Whitworth (Витворта) имеет абсолютно одинаковую геометрию 55°. Поэтому пластины стандарта Whitworth (в артикуле маркируются буквой W) являются универсальными внутри этого профиля и подбираются исключительно по числу ниток на дюйм.
Для нарезания стандартной трубной резьбы G достаточно всего четырех позиций пластин Whitworth: шаг 28 ниток на дюйм (0.907 мм) идет на резьбу G 1/16" и G 1/8"; шаг 19 ниток (1.337 мм) — на G 1/4" и G 3/8"; шаг 14 ниток (1.814 мм) — на G 1/2", G 5/8", G 3/4" и G 7/8"; шаг 11 ниток (2.309 мм) используется для всех диаметров труб от G 1" до G 6".
Несмотря на то, что радиусы вершины и впадины у профиля Whitworth одинаковы, пластины строго делятся на наружные (ER/EL — для сгонов, ниппелей и болтов) и внутренние (IR/IL — для муфт, гаек и корпусов арматуры). Внутренние пластины имеют специальное занижение задних граней, чтобы корпус пластины не затирал стенку отверстия при расточке.
Самый востребованный размер на производстве — 16 (16ER / 16IR), перекрывающий шаги от 64 до 8 ниток на дюйм (включая все трубные резьбы G от 28 до 11 ниток). Для малых проходных отверстий (например, G 1/8" и G 1/4") применяют компактные пластины размера 08 и 11, а для крупных силовых резьб Витворта (7–4 нитки на дюйм) — усиленные пластины 22 и 27.
Пластина полного профиля Whitworth формирует скругленную вершину резьбы и калибрует диаметр детали. Перед началом резьбонарезания вал или отверстие протачивают в номинальный размер резьбы по таблицам ГОСТ (или с минимальным припуском 0.03–0.05 мм на сторону под чистовое формирование радиуса гребня). Завышать диаметр заготовки нельзя во избежание поломки зуба.
При изготовлении дюймовых болтов и шпилек важно не путать британский стандарт Whitworth (55°) с американским UN (60°). На многих диаметрах (от 1/4" до 1" и выше, кроме размера 1/2", где у Витворта шаг 12 ниток, а у UNC — 13 ниток) число ниток на дюйм совпадает, но из-за разницы углов профиля 55° и 60° детали разных стандартов не свинчиваются.
На токарных станках с ЧПУ подача на оборот рассчитывается делением 25.4 мм на число ниток на дюйм. Чтобы избежать вибраций и повышенного трения на скругленной вершине зуба пластины Whitworth, рекомендуется применять боковое врезание вдоль одной стороны профиля (под углом 27°). Полный профиль нарезается за 6–15 проходов с постепенным уменьшением глубины съема.
Пластины Whitworth (W) выпускаются как со шлифованным зубом (для высокой точности профиля и работы по вязким нержавеющим сталям и латуни), так и с формованным стружколомом (для углеродистых сталей). Прочные твердые сплавы с PVD-покрытием в сочетании с обильной подачей СОЖ обеспечивают гладкую поверхность витка и высокую стойкость инструмента.
Мы поставляем сменные резьбовые пластины полного профиля Whitworth 55° (маркировка W) для наружного (ER/EL) и внутреннего (IR/IL) нарезания трубной цилиндрической резьбы по ГОСТ 6357-81 (G) и дюймовой резьбы Витворта на станках с Ч
